物联网连接 PCB 的制造与质量控制 —— 从基材选型到成品测试的全流程管理

来源：捷配时间: 2025/09/30 09:58:25 阅读: 20

物联网连接 PCB 的制造质量直接决定设备可靠性 —— 基材选型不当会导致温湿度下性能失效，蚀刻精度不足会引发线路短路，表面处理不良会导致焊点腐蚀。与消费电子 PCB 相比，物联网连接 PCB 的制造需针对 “低功耗、抗干扰、长寿命” 需求，在基材选择、工艺参数、质量检测上做针对性管控，以下解析全流程制造与质量控制要点。?

一、基材选型：匹配场景需求的核心基础?

物联网连接 PCB 的基材选择，需根据应用场景的温湿度、功耗、成本需求确定，主流基材为 FR-4，但需区分 “消费级、工业级、车载级”，避免一概而论。?

1. 消费级场景（智能家居）：普通 FR-4 基材?

选型标准：Tg≥130℃，CTE（X/Y 方向）18~22ppm/℃，Dk=4.5±0.3，Df=0.012~0.015，适合温度 - 20~60℃、湿度 30~70% RH 的家庭环境；?

代表型号：生益 S1141、建滔 KB6160，批量采购成本约 50~80 元 /m²；?

应用案例：智能插座 PCB 采用生益 S1141 基材，在家庭环境下连续工作 2 年，基材无变形，线路电阻变化≤5%。?

2. 工业级场景（工业监控）：宽温 FR-4 基材?

选型标准：Tg≥170℃，CTE（X/Y 方向）15~18ppm/℃，耐温范围 - 40~85℃，湿度 10~95% RH，部分需具备抗腐蚀能力（如耐化学溶剂）；?

代表型号：Isola FR408、松下 Megtron 4，成本约 120~180 元 /m²；?

关键指标：吸水率≤0.15%（23℃/50% RH 环境下 24 小时），避免湿气侵入导致线路短路；耐焊性（288℃锡浴中 10 秒无分层），确保回流焊工艺可靠。?

3. 车载级场景（车联网）：车载级 FR-4 基材?

选型标准：符合 AEC-Q200 标准，Tg≥180℃，CTE（X/Y 方向）13~15ppm/℃，耐温范围 - 40~125℃，EMI 屏蔽性能优良；?

代表型号：Isola FR408HR、罗杰斯 RO4350B（部分高频需求），成本约 200~300 元 /m²；?

特殊要求：卤素含量≤900ppm（符合 RoHS 3.0），燃烧等级 V-0（UL94），避免车载火灾风险。?

4. 户外场景（智慧农业）：抗紫外线 FR-4 基材?

选型标准：添加抗紫外线添加剂，防止户外紫外线照射导致基材老化（如黄变、脆化），耐温范围 - 20~60℃，吸水率≤0.1%；?

代表型号：生益 S1170、台光 TG170，成本约 90~120 元 /m²；?

验证方法：UV 老化测试（340nm 紫外线，辐照强度 0.71W/m²，持续 1000 小时），测试后基材黄变指数≤2，抗张强度保留率≥80%。?

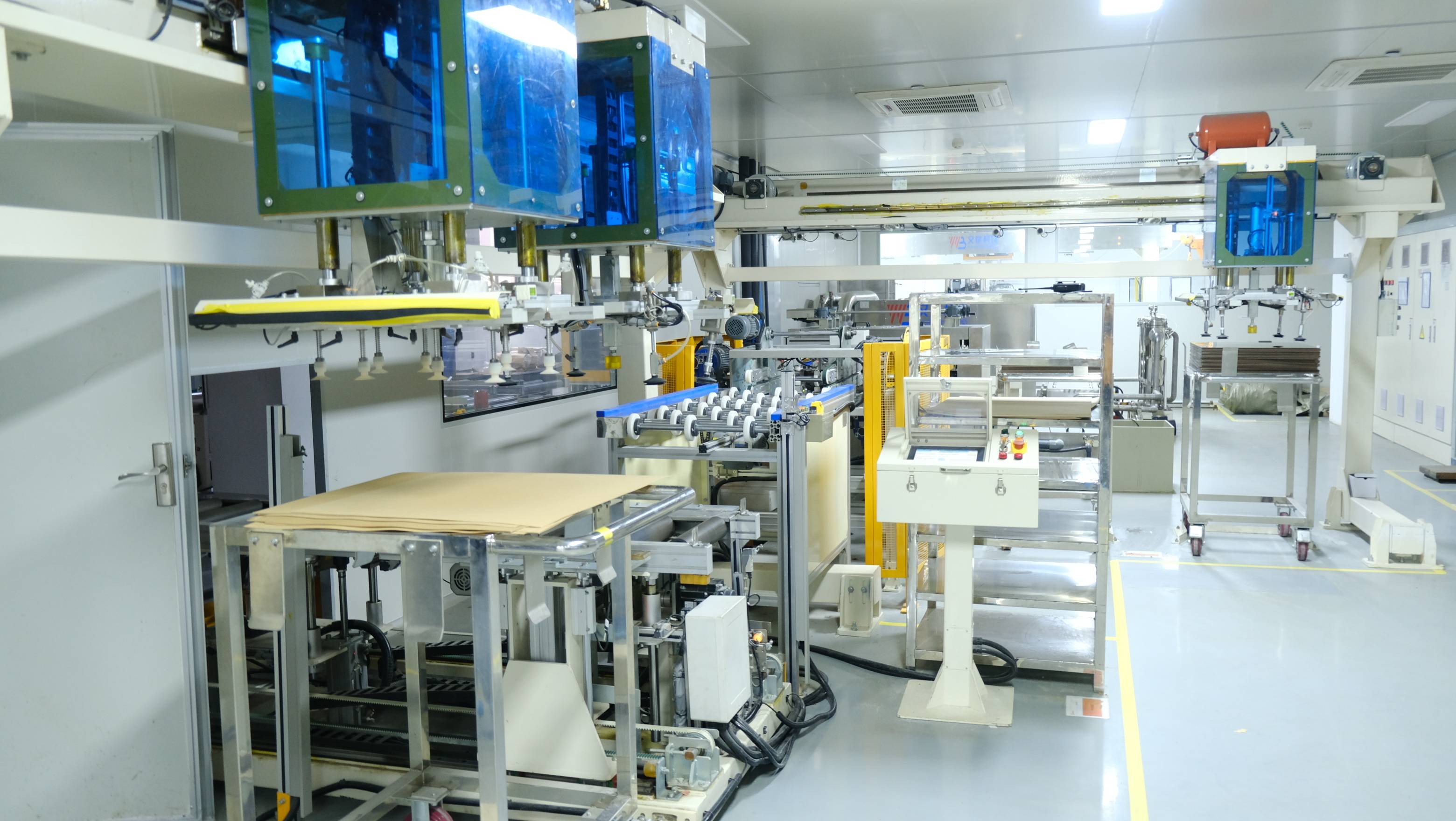

二、核心制造工艺：精度与可靠性的保障?

物联网连接 PCB 的制造工艺，需重点管控 “蚀刻精度、钻孔质量、表面处理、防护工艺”，确保线路可靠、焊点牢固、环境耐受。?

1. 蚀刻工艺：控制线路精度?

精度要求：消费级 PCB 线宽偏差≤±10%（如 0.15mm 线宽实际 0.135~0.165mm），工业级与车载级≤±5%（0.15mm 线宽实际 0.1425~0.1575mm）；?

工艺参数：?

蚀刻液：酸性氯化铁溶液（浓度 40~42%），温度 45~48℃，喷淋压力 1.5~2.0kg/cm²；?

侧蚀控制：侧蚀量≤10% 线宽（如 0.15mm 线宽侧蚀≤0.015mm），避免线路变窄导致电阻升高；?

质量检测：每批次抽样 5 片，用激光测径仪（精度 ±0.001mm）测量线宽，用扫描电子显微镜（SEM）观察线路边缘粗糙度（Ra≤1.0μm）。?

2. 钻孔工艺：确保过孔可靠性?

孔径与精度：常规过孔孔径 0.1~0.2mm（激光微孔），孔径偏差≤±0.01mm；定位精度≤±0.02mm，避免过孔与线路错位导致短路；?

工艺选择：?

消费级 PCB：机械钻孔（孔径≥0.2mm），成本低；?

工业级 / 车载级 PCB：激光钻孔（孔径 0.1~0.2mm），精度高，适合高密度布线；?

孔壁处理：钻孔后进行去毛刺（尼龙刷 + 高压水，压力 3~5kg/cm²）、化学沉铜（铜层厚度 0.5~1μm），确保过孔导通电阻≤50mΩ（0.1mm 孔径，长度 1.6mm）。?

3. 表面处理：提升焊点与防护性能?

物联网连接 PCB 的表面处理需根据场景选择，核心目标是 “提升焊点可靠性、防止线路氧化”：?

4. 防护工艺：适应恶劣环境?

三防漆涂覆：工业级、户外场景 PCB 需涂覆三防漆，类型选择：?

丙烯酸型（如 Humiseal 1B73）：成本低，适合干燥环境，厚度 50~100μm；?

硅酮型（如 Dow Corning 3140）：耐温范围宽（-60~200℃），适合高温环境，厚度 50~100μm；?

涂覆要求：全覆盖 PCB 表面（除连接器、测试点），无气泡、流挂，附着力≥1.5N/mm（划格法测试）；?

固化工艺：室温固化（23±2℃，24 小时）或加热固化（60℃，2 小时），确保固化完全。?

三、质量检测：全维度验证产品可靠性?

物联网连接 PCB 的质量检测需覆盖 “电气性能、环境可靠性、机械性能”，不同场景检测项目差异如下：?

1. 电气性能检测?

导通性测试：用 ICT（在线测试）检测所有线路导通性，开路率≤0.01%，短路率 0；?

阻抗测试：电源线路电阻≤50mΩ（10cm 长度），通信线路阻抗（如 CAN 总线 120Ω、WiFi 50Ω）偏差≤±10%；?

功耗测试：静态功耗（休眠模式）≤10μA（电池供电设备），动态功耗（传输模式）符合设计要求（如 LoRa 传输时≤100mA）。?

2. 环境可靠性测试?

温湿度循环测试：?

消费级：-20~60℃，湿度 30~70% RH，循环 50 次，测试后线路电阻变化≤10%；?

工业级：-40~85℃，湿度 10~95% RH，循环 100 次，测试后无分层、开裂；?

车载级：-40~125℃，循环 200 次，符合 AEC-Q100 标准；?

振动测试：?

工业级：10~2000Hz，加速度 10g，时间 10 小时；?

车载级：10~2000Hz，加速度 30g，时间 20 小时；?

测试后焊点无脱落，线路导通性正常；?

盐雾测试：户外场景 PCB 需进行中性盐雾测试（5% NaCl 溶液，35℃，48 小时），测试后无腐蚀、短路。?

3. 机械性能测试?

焊点强度测试：用推拉力计测试元件焊点拉力，0402 元件焊点拉力≥0.5N，QFP 元件焊点拉力≥1.0N，无焊点脱落；?

弯曲测试：可穿戴设备 PCB 需进行弯曲测试（弯曲半径 5mm，180° 弯曲 100 次），测试后线路无断裂，导通电阻变化≤10%。
