可穿戴无创血糖传感器 PCB 基础认知：
来源：捷配
时间: 2025/10/13 09:14:36
阅读: 86
可穿戴无创血糖传感器 PCB 是连接 “无创血糖检测技术” 与 “人体佩戴场景” 的核心载体，它既要实现 “高精度采集人体血糖相关信号（如近红外光谱、电化学信号）” 的功能，又要满足 “微型化、柔性化、低功耗、生物相容” 的可穿戴特性 —— 这与普通消费电子 PCB（如手机主板）的设计逻辑截然不同。若对其基础特性认知不足，易导致传感器精度不达标、佩戴不适或续航过短。今天，我们从核心差异、关键特性、功能模块三方面，解析这类 PCB 的基础认知，帮你建立清晰定位。
首先，明确可穿戴无创血糖传感器 PCB 与普通 PCB 的核心差异：
- 尺寸与形态：普通消费电子 PCB 多为刚性（如手机主板 10cm×8cm），而这类 PCB 需微型化（面积通常≤5cm²，如手腕式传感器 PCB 仅 3cm×2cm）且具备柔性（弯曲半径≥5mm，适配手腕、手臂等弧形部位），部分采用柔性 PCB（FPC）或刚柔结合 PCB；
- 性能需求：普通 PCB 侧重高性能（如高频信号传输），而这类 PCB 核心需求是 “低功耗”（续航需≥7 天，待机电流≤10μA）与 “高精度”（血糖检测误差≤10%，需抑制 μV 级干扰信号）；
- 环境适配：普通 PCB 工作在常温干燥环境，而这类 PCB 需长期接触人体皮肤（耐受 32-37℃体温、汗液腐蚀），且需通过生物相容性测试（无皮肤刺激、无细胞毒性）。
可穿戴无创血糖传感器 PCB 的四大关键特性，直接决定传感器的实用性：
- 微型化：PCB 面积需适配可穿戴设备外壳（如贴片式传感器直径≤2cm），元件封装以 0402（1.0mm×0.5mm）、0201（0.6mm×0.3mm）为主，部分采用芯片级封装（CSP，如 2mm×2mm 的 MCU），布线密度达 100 线 /cm² 以上，需通过高密度互联（HDI）工艺实现；
- 柔性化：多数采用 PI（聚酰亚胺）柔性基材（厚度 0.05-0.1mm），可承受 10000 次以上弯曲（弯曲半径 5mm），铜箔选用压延铜（延展性≥15%，避免弯曲断裂），层间粘结剂需耐人体温度（-20-60℃），无分层风险；
- 低功耗：PCB 需优化电源线路（铜箔厚度 1oz，线宽 0.15mm，压降≤50mV），元件选型以低功耗为主（如 MCU 选用 STM32L4 系列，休眠电流 0.5μA；无线模块选用蓝牙 5.0 BLE，发射电流 5mA），电源管理模块效率≥90%（如 TI TPS62740 LDO）；
- 生物相容性：PCB 表面处理需避免皮肤刺激，优先选择沉金（金层厚度≥0.1μm，无镍释放）或无铅镀锡（锡层厚度 5-10μm），部分需涂覆医用级防过敏涂层（如硅氧烷涂层，厚度 5-10μm），通过 ISO 10993-5 细胞毒性测试（无细胞死亡）。
可穿戴无创血糖传感器 PCB 的核心功能模块，需围绕 “无创检测” 流程设计，各模块在 PCB 上的布局直接影响性能：

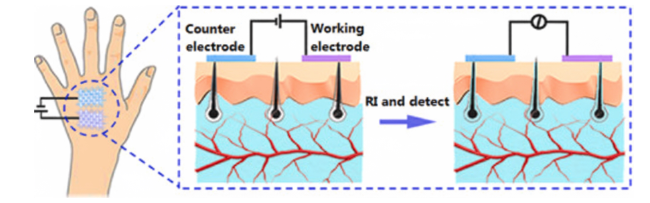

- 传感模块：集成无创血糖检测元件（如近红外光源、光电二极管或电化学电极），PCB 需为传感元件预留精准安装位（定位偏差≤0.05mm），信号采集线路需短而直（长度≤5mm），避免信号衰减；
- 信号处理模块：包含低噪声运放（如 AD8233，输入噪声≤10nV/√Hz）、ADC（如 ADS1299，24 位精度），用于放大 μV 级传感信号并转换为数字信号，该模块需独立分区（与数字模块间距≥2mm），接地采用单点接地（避免噪声耦合）；
- 无线传输模块：多为蓝牙 BLE 或 LoRa 模块（如 nRF52832），负责将血糖数据传输至手机或云端，PCB 需优化射频线路（阻抗 50Ω±3%，线宽 0.25mm，层间距 0.1mm），天线采用 PCB 内置天线（净空区 0.5cm×0.5cm），通信距离≥10 米（室内）；
- 电源管理模块：包含电池接口（如纽扣电池 CR2032）、LDO、充电管理（如 TI BQ25100），PCB 需将电源模块靠近高功耗元件（如无线模块），减少供电路径，电池接口铜箔宽度≥1mm（承载 100mA 电流）。
可穿戴无创血糖传感器 PCB 的基础认知需紧扣 “人体佩戴” 与 “无创检测” 两大核心，其微型化、柔性化、低功耗、生物相容性的特性，决定了它与普通 PCB 的本质区别，也是后续设计与制造的核心依据。
