柔性电子 PCB 的缺点与应对策略：从成本到可靠性的解决方案
来源：捷配
时间: 2025/10/13 09:39:12
阅读: 141

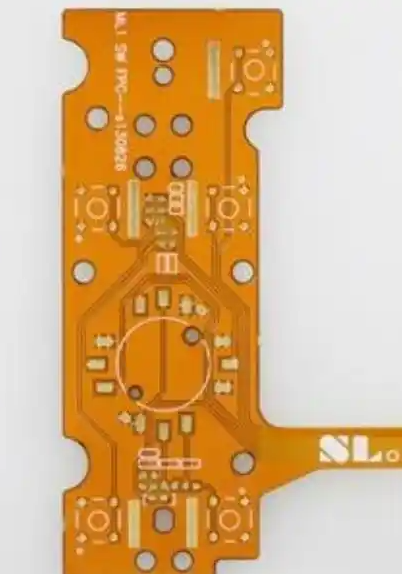

柔性电子 PCB 虽有诸多优点，但也存在 “成本高、耐化学性差、设计复杂” 等不可忽视的缺点。这些缺点若不针对性解决，会导致产品成本超支、可靠性下降，甚至无法满足应用需求。需客观分析缺点的根源，结合实际案例给出可落地的应对策略，避免因盲目使用柔性 PCB 导致项目风险。?
一、缺点 1：成本高，单价是刚性 PCB 的 2~5 倍?
柔性电子 PCB 的单价远高于刚性 PCB，主要源于基材（PI 基材比 FR-4 贵 3 倍）、铜箔（压延铜比电解铜贵 50%）、工艺（激光钻孔比机械钻孔贵 2 倍）的高成本。例如同面积的单面板，FPC 单价约 3 元，而刚性 PCB 仅 0.8 元，成本差距显著。?
应对策略?
- 优化选型，避免过度设计：无高频弯折、高温需求的场景，用 PET 基材替代 PI（成本低 40%），用电解铜替代压延铜（成本低 30%）。例如无线耳机充电盒的 FPC，无频繁弯折需求，用 PET + 电解铜，单价从 3 元降至 1.8 元，满足使用需求。?
- 批量生产摊薄成本：柔性 PCB 的模具费（如激光钻孔模具）占成本的 20%，产量＞10 万件时，模具成本可摊薄至单价的 1% 以下。例如某厂商 FPC 产量从 1 万件增至 100 万件后，单价从 5 元降至 1.5 元，接近刚性 PCB 成本。?
- 集成设计减少数量：用 1 块多层 FPC 替代多块单面板 + 连接器，减少部件总数，降低总成本。例如某智能手表，用 1 块 4 层 FPC 替代 4 块单面板 + 3 个连接器，虽然 FPC 单价从 2 元增至 8 元，但减少了连接器成本（3 元）与组装成本（2 元），总成本反而降低 1 元 / 台。?
二、缺点 2：耐化学性差，易受腐蚀导致失效?
柔性电子 PCB 的基材（PI、PET）与覆盖膜耐化学性较弱，易被酒精、油脂、酸碱溶液腐蚀，导致线路暴露、氧化。例如工业场景中的油污会腐蚀 PI 基材，使 FPC 表面出现裂纹；医疗场景中的酒精消毒会溶解覆盖膜，导致线路短路。?
应对策略?
- 涂覆防护层，提升耐化学性：在 FPC 表面涂覆三防漆（丙烯酸、硅酮或聚氨酯材质），厚度 10~30μm，可耐受酒精、油污、酸碱腐蚀。例如工业设备的 FPC 涂覆聚氨酯三防漆后，浸泡在 5% 油污溶液中 24 小时，无腐蚀现象；未涂覆的 FPC 仅 6 小时即出现基材开裂。?
- 选择耐化学性基材：高端场景选用耐化学性优的 PI 基材（如杜邦 Kapton® HN），其耐酒精、耐油脂性能比普通 PI 高 2 倍；或在基材表面贴耐化学膜（如 PTFE 膜，厚度 5~10μm），进一步提升防护能力。?
- 优化安装位置，避免接触腐蚀源：设计时将 FPC 安装在远离油污、酒精的区域，或用外壳封装隔离。例如医疗设备的 FPC，安装在密封的塑料外壳内，仅露出必要的连接器，避免酒精直接接触 FPC。?
三、缺点 3：设计复杂度高，需考虑弯曲应力、阻抗匹配?
柔性电子 PCB 的设计需考虑弯曲应力、阻抗匹配、固定方式等，比刚性 PCB 复杂，若设计不当易出现线路断裂、信号失真。例如弯折区域的过孔易因应力集中断裂；高频信号线路阻抗不匹配会导致信号衰减。?
应对策略?
- 遵循弯曲设计规范：弯折区域避免布置过孔、连接器（距离≥5mm）；线路采用圆弧型或蛇形布线（增加冗余，减少应力）；弯曲半径≥基材厚度的 5 倍（如 0.1mm 厚的 PI FPC，弯曲半径≥0.5mm）。例如折叠屏手机的 FPC，弯折区域无过孔，线路为蛇形，弯曲半径 1.5mm，满足 18 万次折叠需求。?
- 仿真优化，提前规避风险：用 FPC 设计软件（如 Altium Designer、Cadence Allegro）进行弯曲应力仿真，预测线路、焊点的应力分布，优化布局。例如某工业机器人 FPC，通过仿真发现关节处线路应力超标，调整为圆弧布线后，应力降低 40%。?
- 专业团队设计，提升可靠性：组建熟悉 FPC 特性的设计团队，或与专业 FPC 厂商合作，利用其工艺经验优化设计。例如某车企与 FPC 厂商合作，在车载 FPC 设计中，厂商提供阻抗匹配、耐温设计建议，使 FPC 通过率从 70% 提升至 98%。?
四、缺点 4：机械强度低，易受外力损坏?
柔性电子 PCB 的基材薄、机械强度低，易被划伤、撕裂，或因安装不当导致变形。例如组装时的镊子划伤会导致线路断裂；无固定的 FPC 会因振动移位，与其他部件摩擦损坏。?
应对策略?
- 增加补强区域，提升局部强度：在连接器、焊点等易受力区域，贴刚性补强板（如 FR-4、不锈钢板，厚度 0.3~1mm），提升机械强度。例如车载摄像头 FPC 的接口处贴 0.5mm 厚的 FR-4 补强板，插拔寿命从 50 次提升至 500 次。?
- 优化固定方式，避免移位：用卡扣、螺丝、导热胶等方式固定 FPC，避免振动移位。例如工业设备的 FPC，每 10mm 布置 1 个固定孔，用螺丝固定在设备框架上，振动时移位量＜0.1mm，避免摩擦损坏。?
- 加强组装防护，减少外力损伤：组装时使用专用工具（如防静电镊子），避免划伤 FPC；在 FPC 表面贴保护膜（如 PET 膜，厚度 5~10μm），组装完成后再撕掉，减少组装过程中的损伤。例如某消费电子厂商，在 FPC 组装时贴保护膜，划伤率从 8% 降至 0.5%。?
柔性电子 PCB 的缺点并非 “不可克服”，关键在于 “提前识别、针对性应对”—— 成本高可通过批量与集成设计解决，耐化学性差可通过防护层提升，设计复杂可通过规范与仿真优化。例如某厂商初期使用 FPC 时，因未考虑弯曲应力导致故障率达 15%，通过遵循弯曲设计规范、增加补强板后，故障率降至 0.5%，同时通过批量生产将成本控制在可接受范围。可见，只要科学应对缺点，柔性电子 PCB 就能充分发挥其优势，为产品赋能。
