柔性电子 PCB 在消费电子领域的应用：从可穿戴到折叠屏
来源：捷配
时间: 2025/10/13 09:33:46
阅读: 101

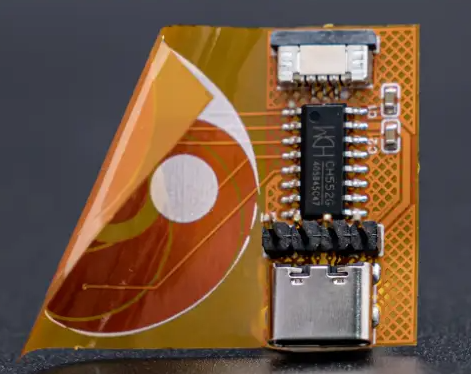

消费电子是柔性电子 PCB 最核心的应用场景，占其总需求的 60% 以上。从智能手环的 “贴合人体曲线” 到折叠屏手机的 “反复弯折”，柔性 PCB 凭借轻薄、可弯曲的特性，解决了刚性 PCB 无法适配的空间与形态需求。但不同消费电子场景对柔性 PCB 的参数要求差异显著，需结合产品特性精准选型。?
一、可穿戴设备：适配人体形态，追求轻薄与耐弯折?
可穿戴设备（智能手环、健康贴片、智能眼镜）需贴合手腕、额头等人体曲面，且需耐受日常弯折（如手环佩戴时的弯曲），柔性 PCB 的核心需求是 “超薄、高弯折次数”。?
- 应用案例：某品牌智能手环的心率传感器连接线，采用 PI 基材 + 压延铜的单面板 FPC，厚度 0.08mm，弯曲半径 0.5mm，可随手腕弧度贴合；设计时需满足 “10 万次弯曲后导通率 100%”（测试标准：每分钟弯曲 30 次，弯曲角度 90°），实际测试中，该 FPC 在 15 万次弯曲后仍无线路断裂，远超设计要求。?
- 选型要点：基材选 PI（耐温适应人体温度波动），铜箔用压延铜（延展性优），厚度控制在 0.05~0.1mm（避免影响佩戴舒适度）；表面处理用沉金（厚度 0.1~0.3μm），防止汗液腐蚀（汗液含盐分，易导致铜箔氧化）。?
- 优缺点体现：优点是轻薄（比刚性 PCB 薄 80%）、贴合性好；缺点是成本高（比同功能刚性 PCB 高 50%），且无法直接焊接大尺寸元件（需搭配刚柔结合区域）。?
二、折叠屏手机：耐受高频弯折，保障信号稳定?
折叠屏手机的铰链部位需频繁弯折（每天折叠 100 次，寿命要求 5 年即 18 万次），柔性 PCB 是连接内屏与主板的核心组件，需满足 “高弯折可靠性、低信号损耗”。?
- 应用案例：某品牌折叠屏手机的主屏信号线，采用 4 层 PI + 压延铜的柔性 PCB，层间用薄型粘结剂（厚度 5μm），总厚度 0.2mm；弯曲半径 1.5mm（铰链最小弯曲半径），线路阻抗控制在 50Ω±3%（确保高频信号传输，如 5G 信号）；为提升可靠性，线路采用 “蛇形布线”（增加弯曲时的线路冗余），且在弯折区域无过孔（过孔易因应力集中断裂）。实际测试中，该 FPC 在 20 万次折叠后，信号衰减仅 0.5dB，满足通信要求。?
- 选型要点：基材选高耐弯折 PI（如杜邦 Kapton®），铜箔用高延展性压延铜（断裂伸长率≥20%），层数根据信号数量确定（多信号需 4~6 层）；工艺上采用无胶 PI 基材（减少层间应力），过孔远离弯折区域（距离≥5mm）。?
- 优缺点体现：优点是能实现动态弯折，替代传统线束（减少 30% 空间占用）；缺点是设计复杂（需仿真弯折应力）、修复成本高（FPC 损坏需整体更换）。?
三、无线耳机：缩小内部空间，集成多功能?
无线耳机（TWS 耳机）内部空间极小（如充电盒体积仅 3cm×2cm×1cm），柔性 PCB 可通过折叠、弯曲实现 “小空间内多组件连接”，如连接充电触点、蓝牙天线、麦克风。?
- 应用案例：某品牌 TWS 耳机充电盒的 FPC，采用 2 层 PET + 电解铜（成本低，且充电盒无高频弯折需求），厚度 0.12mm；通过 “Z 型折叠” 布局，连接 3 个充电触点与 1 个蓝牙配对按键，相比刚性 PCB 节省 40% 空间；表面处理用镀镍（厚度 2~5μm），成本比沉金低 30%，且满足充电触点的导电性需求。?
- 选型要点：无高频弯折场景可选 PET 基材（成本低），有轻微弯折（如耳机开合）选 PI 基材；铜箔用电解铜（成本优），厚度 0.018~0.035mm（薄铜箔更易弯曲）；布局上优先折叠布线（减少平面占用）。?
- 优缺点体现：优点是空间利用率高（比刚性 PCB 节省 30%~50%）、布线灵活；缺点是 PET 基材耐温性差（充电时温度超 120℃易变形），需控制充电功率。?
消费电子领域的柔性 PCB 应用，核心是 “形态适配” 与 “成本平衡”—— 可穿戴设备优先保障耐弯折，折叠屏优先保障可靠性，无线耳机优先控制成本。只有根据产品核心需求选型，才能最大化柔性 PCB 的价值，避免 “过度设计”（如无线耳机用高成本压延铜）或 “性能不足”（如折叠屏用 PET 基材）。
