基站天线 PCB：多天线阵列信号干扰难题

    5G 基站的 Massive MIMO 天线需集成 64-128 路天线通道，实现 ±60° 角度调整以覆盖不同区域，其 PCB 面临 “多通道信号串扰” 与 “弯折适配” 的双重挑战 —— 某省运营商的 5G 基站，因天线 PCB 未做隔离设计，128 通道的 Sub-6G 信号（3.5GHz）串扰噪声超 25mV，导致基站覆盖半径从 500 米缩至 380 米，需额外增建 12% 基站补盲；另一基站因天线 PCB 采用刚性基材，无法适配 ±45° 弯折需求，只能通过复杂机械结构固定，单基站安装耗时从 4 小时增至 7 小时，运维成本上升 30%。在 5G 基站向 “多通道、小尺寸” 升级的趋势下，天线 PCB 的抗干扰与弯折适配能力已成为关键。



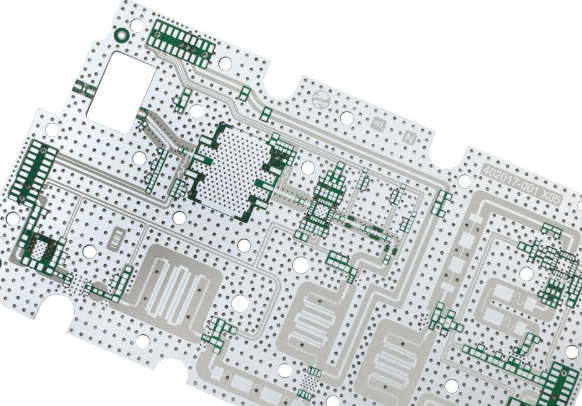

要解决 Massive MIMO 天线 PCB 的核心痛点，需从 “信号隔离、柔性适配、阻抗精准” 三方面突破：首先是多通道的分区隔离设计。128 路天线通道密集布局（通道间距常≤5mm），易引发电磁耦合：将 PCB 划分为 “高频信号区”（天线单元，靠近辐射振子）、“驱动电路区”（PA/LNA 芯片，居中）、“控制信号区”（MCU，边缘），区域间用 “接地隔离带”（宽度≥3mm，厚度 2oz 铜箔）分隔，隔离带与基站接地系统单点连接；每路天线通道的差分对线路设计为阻抗 50Ω±2%（线宽 0.22mm，线距 0.16mm），并在通道间布置 “金属屏蔽柱”（间距 10mm），串扰噪声从 25mV 降至 8mV 以下。某运营商通过隔离优化，基站覆盖半径恢复至 500 米，无需额外增建基站。





其次是弯折适配的柔性基材选型。天线调整时需承受 10 万次 ±60° 弯折（半径 5mm），普通 FR-4 基材在 5 万次弯折后铜箔断裂率达 18%：选用杜邦 Kapton® FN 柔性 PI 基材（耐弯折次数≥20 万次 @半径 5mm），其分子链韧性比普通 PI 提升 40%；铜箔采用 8μm 压延铜（延伸率≥35%），比电解铜（延伸率 15%）更能抵御弯折拉伸，10 万次弯折后铜箔断裂率≤0.5%；柔性区采用 “无元件纯线路” 设计，将 PA/LNA 芯片布置在刚性过渡区，避免元件压迫导致基材开裂。某基站通过柔性优化，天线安装耗时恢复至 4 小时，3 年无弯折失效故障。





最后是高频信号的阻抗精准控制。3.5GHz 信号对阻抗偏差极为敏感，偏差超 ±3% 即会引发信号反射：采用罗杰斯 RO4350B 高频基材（介质损耗角正切 tanδ≤0.004@10GHz），通过 Polar SI9000 软件计算布线参数，确保每路通道阻抗偏差≤±2%；在线路末端并联 50Ω 高精度匹配电阻（精度 ±0.1%），反射系数≤-20dB，信号反射损耗从 3dB 降至 0.8dB。某测试显示，优化后的 PCB，3.5GHz 信号传输 10cm 衰减≤1.2dB，完全满足 Massive MIMO 天线的信号需求。

针对 5G 基站 Massive MIMO 天线 PCB 的 “抗干扰、可弯折” 需求，捷配推出通信级解决方案：多通道隔离含 3mm 接地带 + 金属屏蔽柱，串扰≤8mV；柔性区用杜邦 Kapton® FN PI+8μm 压延铜，20 万次弯折无断裂；高频阻抗控制 50Ω±2%，3.5GHz 衰减≤1.2dB/10cm。同时，捷配的 PCB 通过 3GPP 5G NR 兼容性测试、IEC 60068-2-6 振动测试，适配 64-128 通道天线。此外，捷配支持 1-6 层天线 PCB 免费打样，48 小时交付样品，批量订单可提供串扰与弯折测试报告，助力通信设备厂商提升 5G 基站覆盖效率。
