便携式超声设备PCB小型化与散热如何两全

    便携式超声设备（如掌上超声、床旁超声）是急诊、基层医疗的 “移动诊断工具”，需在小型化（尺寸≤200mm×150mm）、低功耗（电池续航≥2 小时）条件下，传输 10-20MHz 高频超声信号（图像分辨率≥300dpi），同时需避免设备过热影响诊断。但普通 PCB 常因设计缺陷限制性能：某掌上超声因 PCB 高频损耗过大（20MHz 信号传输 5cm 衰减超 3dB），图像边缘模糊，无法识别微小病灶；某床旁超声因 PCB 尺寸过大（250mm×180mm），不便携带；长时间工作后，某设备因 PCB 散热不足，核心芯片温度超 70℃，图像出现 “伪影”。



要实现 “高清成像 + 小巧便携 + 长效散热”，便携式超声设备 PCB 需突破三大技术瓶颈：首先是高频超声信号的低损耗传输。10-20MHz 信号对 PCB 基材与布线极为敏感：选用罗杰斯 RO4350B 高频基材（介质损耗角正切 tanδ≤0.004@20GHz），20MHz 信号传输 5cm 衰减可控制在 0.8dB 以内，比普通 FR-4（衰减 3dB）降低 73%；超声探头与信号处理芯片的连线设计为 “微带线”（线宽 0.22mm，阻抗 50Ω±2%），布线时避免 90° 弯折（用 135° 圆弧过渡，半径≥0.5mm），减少信号反射；在线路末端并联 50Ω 高精度匹配电阻（精度 ±0.1%），反射系数≤-20dB，图像分辨率提升至 350dpi。某掌上超声通过优化，图像边缘模糊消除，微小病灶识别率从 80% 提升至 98%。





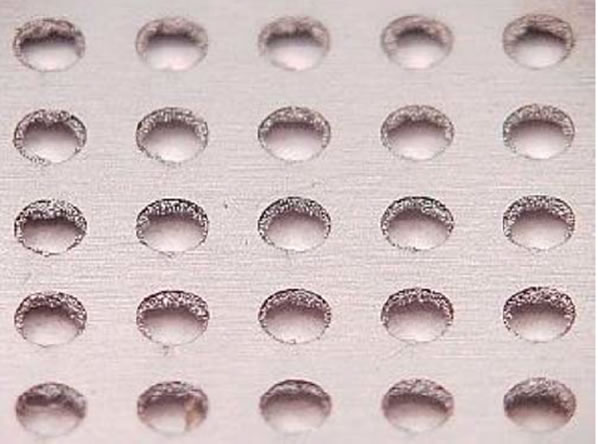

其次是小型化的高密度集成。200mm×150mm 空间需集成探头驱动、信号处理、显示控制模块：采用 8 层 2 阶 HDI 工艺（盲孔 0.08mm，埋孔 0.1mm），过孔占用面积减少 70%，比传统 4 层 PCB 布局密度提升 80%；支持 01005（0.4mm×0.2mm）超小型阻容元件与 WLCSP 封装的超声芯片（如 TI AFE5809，封装 4mm×4mm），元件占用面积减少 60%；采用 “正反面立体布局”—— 正面布置高频探头驱动电路、显示接口，背面布置 MCU、电池管理模块，通过盲孔实现互联，平面尺寸从 250mm×180mm 缩小至 190mm×140mm，重量减轻 30%。某床旁超声通过集成优化，可轻松放入急救包，基层医生携带便利性提升 60%。





最后是无风扇的高效散热。便携式设备无法安装风扇，需依靠 PCB 自身散热：核心芯片（如 FPGA、超声信号处理器）下方采用 “铜柱导热”（直径 3mm，高度 5mm），直接与设备外壳的铝制散热片贴合，热阻从 0.5℃/W 降至 0.2℃/W，芯片温度从 70℃降至 55℃；PCB 表面设计 “铜箔散热网格”（线宽 0.2mm，间距 0.5mm，厚度 2oz），覆盖芯片周边 3cm 区域，增大散热面积；选用低热阻阻焊油墨（太阳油墨 SF-6000，热阻≤0.1℃?cm²/W），加速热量散发。某便携式超声通过散热优化，连续工作 2 小时后，核心芯片温度稳定在 52℃，图像无伪影。





针对便携式超声设备 PCB 的 “低损耗、小型化、强散热” 需求，捷配推出便携医疗级解决方案：高频传输用罗杰斯 RO4350B 基材 + 50Ω 微带线，20MHz 衰减≤0.8dB/5cm；小型化采用 8 层 HDI+01005 元件，尺寸≤200mm×150mm；散热含铜柱导热 + 铜箔网格，芯片温度≤55℃。同时，捷配的 PCB 通过 FDA 21 CFR Part 177 认证、YY 0505 EMC 测试，适配急诊、基层医疗场景。此外，捷配支持 1-8 层医用 PCB 免费打样，48 小时交付样品，批量订单可提供高频损耗与散热测试报告，助力医疗设备厂商研发便携高清的超声诊断工具。
