PCB 设计丝印的创新趋势：面向高密度与智能化的技术革新
来源：捷配
时间: 2025/10/17 09:35:36
阅读: 61

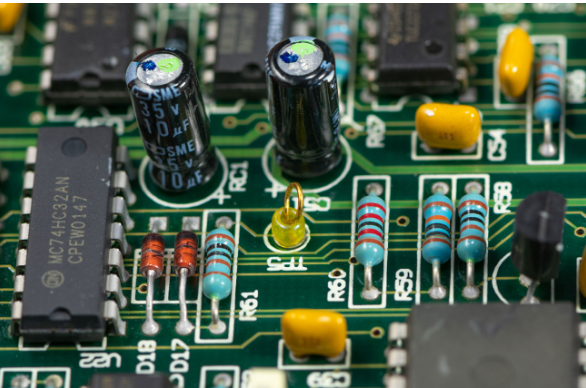

随着 PCB 向 “更高密度（器件间距≤0.2mm）、更复杂场景（如汽车自动驾驶、5G 基站）、更严格标准（如医疗 FDA 认证）” 发展，传统丝印设计面临三大挑战：高密度 PCB 空间不足导致字符无法布置（字符字号需＜10mil）、智能化运维需求催生 “可识别丝印”（如二维码追溯）、特殊场景（如高温、化学腐蚀）对丝印耐久性要求提升（耐温≥150℃、耐化学腐蚀≥1000h）。未来丝印技术需围绕 “微型化、智能化、环保化、多工艺融合” 四大方向创新，满足下一代电子设备的需求。?
一、微型化丝印：适配高密度 PCB 的空间挑战?
高密度 PCB（如手机主板、智能穿戴设备）的器件间距已缩小至 0.2mm 以下，传统 20mil 字符（0.508mm）占用空间过大，需通过 “精细字符工艺、空间优化设计” 实现微型化丝印，同时确保可读性。?
1. 精细字符工艺革新?
- 超小字符参数：?
- 字号降至 8~12mil（0.203~0.305mm），线宽 3~4mil（0.076~0.102mm），需搭配高目数网版（600~800 目）与高精度丝印机（定位精度 ±0.01mm），确保字符边缘整齐（模糊率＜1%）；?
- 字体优化：采用 “精简笔画字体”（如 IPC-7351 Mini 字体），去除冗余笔画（如 “0” 的内部横线省略），提升小字号可读性（8mil 字体通过 5 倍放大镜可清晰识别）；?
- 工艺突破：?
- 纳米油墨应用：采用纳米级颜料（粒径 50~100nm）的油墨，油墨流动性更好（粘度 1500~2000cP），可印刷 3mil 细线条（传统油墨最小 4mil），且字符边缘粗糙度 Ra≤0.5μm；?
- 激光丝印技术：替代传统网版丝印，激光直接在 PCB 表面蚀刻字符（精度 ±0.005mm），可实现 8mil 字号、3mil 线宽，且无网版磨损问题（适合批量生产）；?
- 案例：某智能手表 PCB（面积 15mm×20mm），采用激光丝印 8mil IPC-7351 Mini 字体，字符布置在 0.2mm 器件间隙，通过 5 倍放大镜可清晰识别，装配错装率＜0.1%（传统 15mil 字体无法布置）。?
2. 空间优化设计?
- 字符复用与叠加：?
- 位号与参数复用（如 “R1 100” 既表位号又表 100Ω 电阻），减少字符数量（空间占用减少 30%）；?
- 透明油墨叠加：在阻焊层下用透明油墨印刷字符，表层用白色油墨印刷关键标识（如极性），实现 “双层丝印”，空间利用率提升 50%；?
- 空白区域高效利用：?
- 利用器件轮廓间隙（如 QFP 封装的引脚间隙）布置微型字符（8~10mil），间隙≥0.1mm 即可容纳；?
- 在 PCB 边缘（如板边 2mm 区域）印刷连续字符带（如 “U1-U10”），集中标注位号，释放器件区域空间；?
- 案例：某 5G 模块 PCB（器件间距 0.2mm），在 QFP 引脚间隙（0.15mm）布置 10mil 位号，板边布置参数字符带，空间占用比传统设计减少 40%，丝印覆盖率 100%（无遗漏标识）。?
二、智能化丝印：赋能全生命周期追溯与运维?
传统丝印的追溯功能（如版本号、批次号）有限，无法满足智能化工厂的 “一物一码” 需求，未来需通过 “智能标识集成、数据交互能力” 提升丝印的智能化水平。?
1. 二维码 / RFID 集成丝印?
- 微型二维码丝印：?
- 印刷 “微型 QR 码”（尺寸 2mm×2mm），包含 PCB 全生命周期数据（型号、批次、生产日期、测试结果、维修记录），扫描速度＜0.5s / 片，追溯效率提升 80%；?
- 工艺适配：采用高对比度油墨（如黑色油墨印在白色阻焊层上），二维码模块尺寸≥0.1mm（确保扫描成功率≥99%）；?
- RFID 标签集成：?
- 在 PCB 边缘丝印区域嵌入 “柔性 RFID 标签”（厚度≤0.1mm），标签与丝印油墨一体化（标签表面印刷标识），可无线读取数据（距离≤5cm），适合自动化追溯（如 SMT 生产线自动识别 PCB 型号）；?
- 案例：某汽车 PCB 工厂，在 PCB 丝印区域集成 2mm×2mm 微型 QR 码，通过产线扫码枪自动读取批次信息，追溯时间从 5 分钟 / 片缩短至 0.3 秒 / 片，且可记录维修历史（如 “2024.05.10 更换 U3”），运维效率提升 60%。?
2. 可传感丝印（功能性油墨应用）?
- 温敏丝印油墨：?
- 采用温敏颜料（如可逆变色颜料）的油墨，印刷温度标识（如 “125℃”），当 PCB 温度超过 125℃时，标识颜色从黑色变为红色（警示），无需额外传感器即可实现温度监控；?
- 应用场景：汽车发动机舱 PCB、大功率电源 PCB，实时警示高温风险；?
- 导电丝印油墨：?
- 印刷 “导电字符”（如 “VCC”），字符本身作为简易测试点（电阻≤1Ω），减少独立测试点数量（空间占用减少 20%），同时保持标识功能；?
- 案例：某大功率 LED PCB，用温敏油墨印刷 “100℃” 标识，当 LED 温度超 100℃时标识变红，维修人员可快速发现过热问题，无需用红外测温仪，故障定位时间缩短 50%。?
三、环保化与特殊场景适配：满足严苛标准?
环保法规（如 RoHS 2.0、REACH）与特殊场景（医疗、航空）对丝印油墨的环保性、耐久性要求提升，需通过材料创新与工艺优化突破限制。?
1. 环保油墨应用?
- 无溶剂油墨：?
- 替代传统溶剂型油墨（含 VOCs），采用 100% 固体含量的 UV 固化油墨，VOCs 排放≤10mg/m³（符合欧盟 EC 1907/2006 标准），且固化时间≤30s（适合批量生产）；?
- 性能：附着力≥3.5N/cm，耐温≥125℃，满足消费电子、工业设备需求；?
- 生物基油墨：?
- 以植物树脂（如松香树脂）为基材，替代石油基树脂，可降解率≥60%（符合医疗设备可降解要求），且生物相容性达标（细胞毒性≤1 级）；?
- 应用场景：一次性医疗设备 PCB（如血糖仪），使用后可降解，减少环境污染。?
2. 特殊场景耐久性提升?
- 高温耐蚀油墨：?
- 采用陶瓷填充的溶剂型油墨，耐温≥180℃（2000 次高低温循环后附着力下降≤5%），耐化学腐蚀（如耐硫酸、盐酸浸泡 24h 无损坏）；?
- 应用场景：航空航天 PCB、工业强酸环境 PCB；?
- 无菌丝印工艺：?
- 医疗 PCB 丝印采用 “无菌油墨 + 无菌固化” 工艺，油墨符合 FDA 21 CFR Part 175 标准，固化后进行 γ 射线灭菌（剂量 25kGy），确保无菌级别（≤10CFU / 片）；?
- 案例：某航空 PCB 用陶瓷填充油墨，在 180℃/2000h 测试后丝印无褪色、无脱落，附着力保持 3.8N/cm（初始 4N/cm），满足航空级要求。?
四、多工艺融合：丝印与其他环节一体化?
未来丝印将不再是独立环节，而是与阻焊、布线、装配工艺融合，提升 PCB 整体效率。?
1. 丝印 - 阻焊一体化设计?
- 阻焊层开窗与丝印避让同步设计，通过软件工具（如 Altium Designer、Cadence）自动关联，避免开窗与丝印冲突（冲突率从 10% 降至 0.1%）；?
- 印刷 “阻焊 - 丝印复合图形”，如阻焊层开窗区域边缘印刷白色丝印边框（宽度 0.1mm），既标识焊盘位置，又避免油墨覆盖焊盘。?
2. 丝印 - 装配工艺协同?
- 丝印字符与 SMT 贴片机的视觉定位系统协同，字符轮廓框作为辅助定位基准（定位精度 ±0.03mm），贴装偏移率从 0.5% 降至 0.1%；?
- 印刷 “装配指引图形”（如箭头、安装顺序 “1→2→3”），引导自动化装配机器人按顺序安装器件，装配效率提升 20%。?
创新趋势的核心是 “功能拓展与场景适配”—— 通过微型化解决空间问题，智能化提升追溯能力，环保化满足法规要求，多工艺融合提升效率。某企业已研发出 “激光丝印 + 微型二维码 + 无溶剂油墨” 的一体化方案，在 15mm×20mm 的智能穿戴 PCB 上实现 8mil 字符、2mm 二维码，且环保达标，为下一代高密度智能 PCB 提供了丝印解决方案。?
