汽车毫米波雷达PCB阻抗：50Ω 单端阻抗 ±1%

    汽车 ADAS 的 77GHz 毫米波雷达依赖 50Ω 单端阻抗线路传输高频探测信号，阻抗偏差超 ±2% 会导致信号反射增强，目标探测误差从 ±0.5 米扩大至 ±2 米，直接影响 AEB（自动紧急制动）功能响应。某车企的毫米波雷达曾因 PCB 采用普通 FR-4 基材（低温下 εr 漂移 ±3%），-40℃极寒环境下阻抗从 50Ω 飘至 58Ω，雷达误将路边护栏识别为行人，触发不必要的刹车。更危险的是，车辆行驶中的 20-200Hz 振动（振幅 0.5mm）会导致 PCB 焊点接触不良，阻抗出现 “跳变”，雷达频繁 “漏检” 前方车辆。

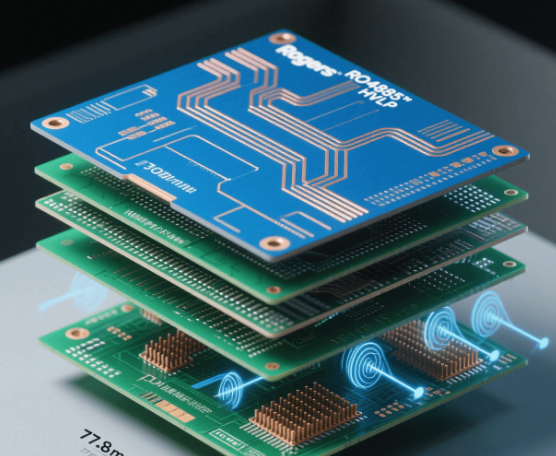

要实现车规级 50Ω 阻抗稳定，需突破 “宽温耐受、抗振可靠、电磁兼容” 三大难点：第一是车规宽温基材的阻抗稳定。-40℃~105℃车规环境要求基材 εr 极低漂移：选用生益 S1000-2V 车规基材（AEC-Q200 认证，εr=4.2±0.05，Tg≥170℃），5000 次宽温循环后 εr 波动≤±1%，阻抗漂移可控制在 ±1.5% 以内；雷达天线区域需局部升级为罗杰斯 RO4350B 高频基材（εr=3.48±0.05），77GHz 信号传输 5cm 衰减≤1.5dB，阻抗偏差进一步缩至 ±1%。某车企通过基材优化，极寒环境下阻抗漂移从 ±8% 降至 ±1.2%，探测误差恢复至 ±0.6 米。





第二是抗振结构的阻抗连续性。振动导致的焊点松动会破坏阻抗连续性：核心元件（如 MMIC 芯片）的焊盘设计为 “圆形焊盘”（直径≥0.8mm），采用 Sn96.5Ag3.0Cu0.5 无铅焊锡（AEC-Q200 认证，延伸率≥15%），200 万次振动后焊点接触电阻变化≤10mΩ，阻抗跳变≤±0.5%；在 PCB 背面粘贴 0.2mm 厚的不锈钢补强板（覆盖天线与 MMIC 区域），抗弯曲强度从 150MPa 提升至 300MPa，避免基材形变导致的阻抗突变。某 SUV 雷达通过结构优化，振动测试后阻抗偏差无明显变化，漏检率从 8% 降至 0.3%。





第三是EMC 防护的阻抗纯净度。汽车内部电磁干扰会耦合至阻抗线路：在 MMIC 芯片外侧布置 “双层金属屏蔽罩”（0.15mm 铝箔 + 0.1mm 铜箔），屏蔽罩接地电阻≤50mΩ，发动机噪声（10kHz-1MHz）抑制率≥90%，避免干扰导致的阻抗波动；电源入口串联共模电感（TDK ACM2012，AEC-Q200 认证）与磁珠（阻抗 600Ω@100MHz），将电源纹波控制在 10mV 以内，防止电压波动影响阻抗稳定性。某新能源汽车雷达通过 EMC 优化，阻抗受干扰波动从 ±3% 降至 ±0.8%，无误刹车触发。





针对汽车 ADAS 毫米波雷达 PCB 的 50Ω 阻抗需求，捷配推出车规级阻抗解决方案：基材选用生益 S1000-2V（AEC-Q200）+ 局部罗杰斯 RO4350B，阻抗偏差≤±1%；抗振设计含圆形焊盘 + 不锈钢补强，200 万次振动阻抗跳变≤±0.5%；EMC 防护用双层屏蔽罩 + 共模电感，干扰导致的阻抗波动≤±0.8%。同时，捷配的 PCB 通过 IATF16949 车规认证、ISO 11452-2 电磁兼容测试，适配 77GHz/79GHz 雷达。此外，捷配支持 1-6 层车规 PCB 免费打样，48 小时交付样品，批量订单可提供阻抗稳定性与振动测试报告，助力车企提升 ADAS 探测精度。
