PCB六层板定位、优势与典型应用概述-工程师必备
来源：捷配
时间: 2025/10/20 10:11:24
阅读: 81

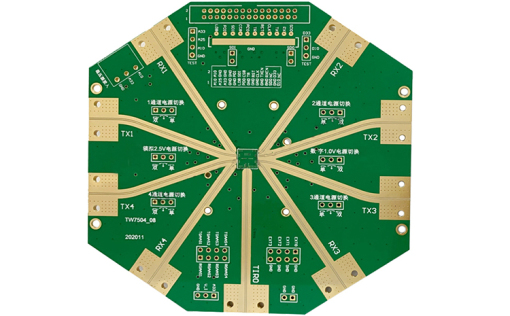

PCB 六层板是复杂电子设备的 “核心载体”，相比四层板具备更多信号层与电源层，能承载高密度、多信号类型的电路设计，同时比八层板更具成本优势，广泛应用于工业控制、汽车电子、通信设备等领域。理解其基础定位与核心特性，是后续设计制造的前提。
?
首先明确 PCB 六层板的核心定位：当电路需要同时处理 “高频信号（如 1GHz 以上射频信号）、大电流功率信号（如 10A 以上电源）、低速控制信号（如 I2C）” 三类信号，且四层板无法满足 “信号隔离” 与 “布线空间” 需求时，六层板成为最优选择。它通过 “2-3 个信号层 + 1-2 个电源层 + 2 个接地层” 的结构，实现不同类型信号的物理隔离，减少干扰。例如某工业 PLC 设备，需同时集成以太网（100Mbps）、模拟量采集（4-20mA）、电机驱动（24V/5A）电路，四层板因信号交叉干扰导致模拟量精度下降 10%，改用六层板后精度恢复至 0.5% 以内。
?
与其他层数 PCB 相比，六层板的优势显著：一是 “信号隔离性强”，通过独立接地层包裹信号层（如 “信号层 - 接地层 - 电源层 - 接地层 - 信号层” 结构），可将不同信号的串扰控制在 - 60dB 以下（四层板通常为 - 45dB）；二是 “电源稳定性高”，独立电源层能降低电源阻抗（六层板电源层阻抗通常＜50mΩ，四层板约 100mΩ），减少电压纹波；三是 “布线灵活性高”，额外的信号层可避免线路交叉，使布线完成率从四层板的 85% 提升至 98% 以上，且无需大量过孔（过孔会引入寄生参数）。
?
六层板的典型应用场景需匹配其特性：在工业控制领域，变频器 PCB 需同时处理 IGBT 高频驱动（20kHz）、电流采样（模拟信号）、通信（RS485），六层板通过 “驱动信号层 - 接地层 - 电源层 - 接地层 - 采样信号层 - 通信层” 的结构，避免驱动噪声干扰采样；在汽车电子领域，ADAS（高级辅助驾驶）控制器 PCB 集成摄像头（LVDS 信号）、雷达（77GHz 毫米波）、MCU 控制电路，六层板的独立接地层可抑制雷达信号对摄像头信号的干扰，确保图像传输无失真；在通信设备领域，5G 小基站 PCB 需承载射频（2.6GHz）、数字信号处理（DSP）、电源管理电路，六层板的多信号层可缩短射频信号路径，减少传输损耗（比四层板降低 0.5dB）。
?
需注意六层板的 “非万能性”：若电路仅含单一类型信号（如纯电源电路），或信号密度低（布线完成率＜80%），选用四层板更具成本优势（六层板制造成本比四层板高 30%-50%）；若需处理超高频信号（如 60GHz 以上）或多电源域（＞3 个），则需升级至八层板。某消费电子厂商曾为简单智能家居控制器选用六层板，导致成本过高，改用四层板后性能无差异，成本降低 40%。
?
PCB 六层板的核心价值是 “平衡性能与成本”，适用于多信号类型、高隔离需求的复杂电路。只有明确其定位与适用场景，才能避免 “过度设计” 或 “性能不足” 的问题。
