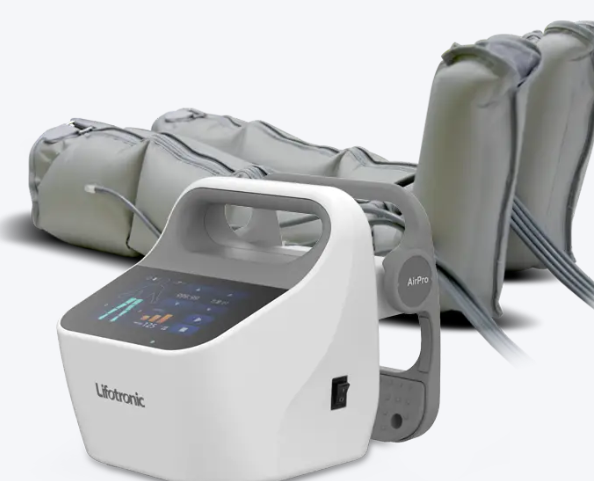

气压治疗仪PCB技术选型指南

一、气压治疗仪 PCB 的三大核心选型方向

1. 基材选型：聚焦医疗级安全与稳定性

• 核心控制板（含 MCU 与压力芯片）：优先选用医疗级高 TG FR4 基材（TG≥170℃），符合 ISO 10993-1 生物相容性标准，避免基材释放有害物质；同时耐受控制芯片长期工作的局部高温（≤60℃），防止板材变形导致线路偏移；
• 气泵驱动板：因承载气泵工作电流（如 1.5A），需搭配加厚铜箔基材（1oz-2oz），增强电流承载与散热能力，避免铜箔过热导致气泵启停延迟；
• 外接压力传感器接口板：采用防潮基材（如 FR4 + 防水涂层），防止治疗中汗液、消毒液渗透导致 PCB 短路，保障压力信号采集稳定。

2. 工艺参数：严控信号精度与电气安全

• 线宽与线距：压力信号回路的线宽需控制在 0.15mm-0.2mm，线距≥0.2mm，避免线路间信号串扰；漏电流防护回路需采用 “加宽绝缘间距”（≥0.3mm），符合 IEC 60601-1 医疗电气安全标准；
• 孔铜与表面处理：电镀孔铜厚度≥20um，确保压力传感器引脚与 PCB 的连接可靠性，防止接触电阻增大导致信号衰减；表面采用沉金工艺（金层厚度≥1.5um），既提升焊接稳定性，又具备优异的抗氧化性，适配医疗设备 5 年以上的使用寿命；
• 阻抗控制：压力信号回路需严格控制特性阻抗（如 50Ω±10%），通过芯碁 LDI 曝光机实现线路精准成像，减少信号传输损耗，确保压力采集精度≤±0.5mmHg。

3. 结构设计：适配安全防护与功能集成

• 多层板设计：推荐 4-6 层板结构，将高压驱动回路（气泵）与低压信号回路（压力传感器）分层布局，中间设置接地屏蔽层，隔绝电机电磁干扰（EMC），确保压力信号稳定；
• 独立接地设计：采用 “功率地与信号地分开 + 单点接地” 方案，避免气泵工作时的地环路干扰压力采集，同时减少漏电流风险；
• 安全冗余设计：在 PCB 上预留双路压力监测回路，若主回路故障，备用回路可立即接管，触发报警并停止加压，符合医疗设备 “故障安全” 原则。

二、捷配：气压治疗仪 PCB 的专业选型伙伴

1. 医疗级基材与工艺的精准匹配

2. 全流程技术支持与设计优化

• 前期设计咨询：协助优化压力信号回路布局，例如通过仿真分析电磁干扰源，调整接地层设计，确保压力采集精度达标；
• 打样阶段测试：免费提供阻抗测试、漏电流测试报告，验证 PCB 是否符合医疗电气安全标准；
• 批量生产建议：根据订单量（如 500 片 / 批次）推荐最优工艺（如沉金 vs 喷锡），平衡医疗合规性与成本。

3. 医疗级可靠性的双重保障
