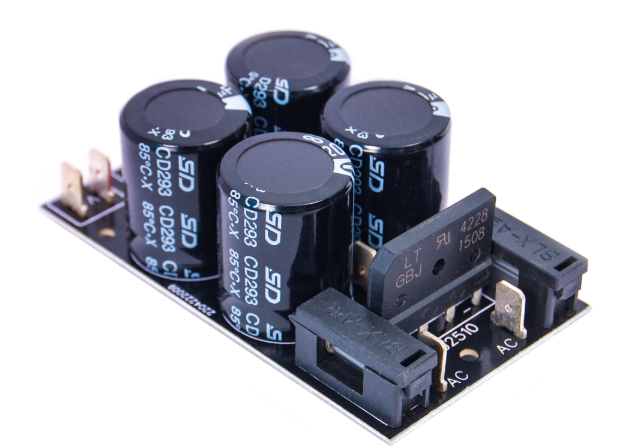

声学滤波器 PCB 的小型化集成与精度控制-助力音频设备音质提升

一、声学滤波器 PCB 的核心技术突破

1. HDI 盲埋孔工艺：实现微型化集成

• 二阶 HDI 叠孔设计：采用 “表层 - 内层 - 内层” 叠孔结构，替代传统通孔，在 10mm×15mm PCB 上实现滤波电容、放大芯片、麦克风接口的分层互联，PCB 面积比传统多层板缩减 45%；盲孔最小直径 0.1mm，埋孔直径 0.15mm，通过维嘉 6 轴激光钻孔机实现精准加工，孔位偏差≤0.01mm；
• 激光直接成像（LDI）：使用芯碁 LDI 曝光机（分辨率 5080dpi），实现 0.07mm 线宽 / 线距的高精度线路成像，满足音频信号回路的精细布线需求，避免线路偏移导致的信号衰减；
• 层间对位控制：采用文斌科技自动压合机，层间对位精度 ±5 微米，确保盲埋孔导通性，减少层间信号串扰，保障音频信号传输稳定。

2. 精度控制：保障音频信号纯净

• 低噪声基材选型：优先选用高纯度 FR4 基材（杂质含量≤0.01%），其介损正切值（Df≤0.002），可减少音频信号在基材中的传输损耗，确保 20kHz 高频信号衰减≤0.3dB；
• 焊接质量控制：采用 GKG-G5 自动印刷机，锡膏印刷厚度控制在 0.12mm±0.01mm，通过思泰克 SPI 锡膏检测机实时监测，避免少锡导致虚焊、多锡导致短路；对滤波电容（如陶瓷电容）采用 “回流焊 + 手工补焊” 双重工艺，确保焊接牢固，接触电阻≤10mΩ，减少信号传输噪声；
• 信号完整性测试：每片 PCB 通过音频分析仪（如 APx555）测试信号衰减（20Hz-20kHz 频段）与信噪比（≥80dB），确保音频信号无失真，不达标产品直接剔除。

3. 结构设计：适配音频设备场景

• 轻薄化设计：选用薄型基材（板厚 0.8mm-1.0mm），比传统 1.6mm 厚 PCB 轻 40%，适配 TWS 耳机的轻量化需求；PCB 边缘采用圆弧倒角（半径≥0.3mm），避免划伤耳机腔体；
• 抗干扰布局：音频信号回路与电源回路的间距≥3mm，减少电源噪声对音频信号的干扰；麦克风信号输入回路采用 “等长布线”，确保左右声道信号同步，避免立体声偏差；
• 防护处理：针对入耳式耳机的潮湿环境，PCB 表面喷涂三防漆（厚度≥50um），具备防水、防潮能力，防止汗液侵蚀导致线路腐蚀。
