一、引言

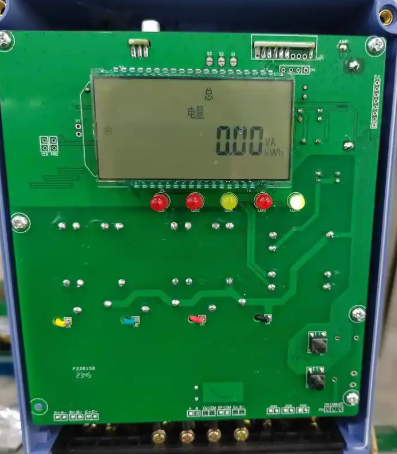

二、核心技术解析：仪器仪表 PCB 可靠性失效模式

1. 温湿度循环导致的结构失效：工业环境温湿度波动（-40~85℃，湿度 10%~90%），使 PCB 基材与铜箔热膨胀系数（CTE）差异引发应力，导致铜箔起翘（剥离强度下降＞30%）、过孔断裂（阻抗增大＞10Ω）。IPC-6012 Class 3 要求 PCB 通过 1000 次温湿度循环（-40℃~85℃，湿度 85%）后，无结构缺陷，电性能变化率≤10%，传统测试常仅做 100 次循环，无法验证长期可靠性。
2. 振动冲击导致的机械失效：工业设备振动（频率 10~2000Hz，加速度 10g）使 PCB 上的元件（如连接器、电阻）焊点疲劳，IMC 层（金属间化合物层）开裂，导致接触电阻增大（超 100mΩ）。根据 IEC 60068-2-6 标准，仪器仪表 PCB 需通过 100 小时随机振动测试，传统测试常忽略高频段（1000~2000Hz）振动，导致现场振动失效。
3. 化学腐蚀导致的性能退化：化工、海洋环境中的盐雾（浓度 5% NaCl）、有害气体（如 H?S），会腐蚀 PCB 铜箔与阻焊层，导致线路开路（腐蚀面积＞10%）、绝缘电阻下降（＜10?Ω）。IPC-6012 Class 3 要求 PCB 通过 48 小时盐雾测试（GB/T 2423.17）后，无腐蚀、绝缘电阻≥10¹?Ω，传统产品常因阻焊层耐腐蚀性差而失效。

三、实操方案：捷配仪器仪表 PCB 可靠性测试步骤

3.1 测试标准与项目设计

• 操作要点：① 基础标准：遵循 IPC-6012 Class 3（印制板性能规范）、IEC 60068-2（环境测试）、GB/T 2423（电工电子产品环境试验），覆盖电性能、结构、环境三大类测试；② 核心项目：温湿度循环（1000 次，-40℃~85℃，湿度 85%，升温速率 5℃/min）、随机振动（10~2000Hz，10g，100 小时）、盐雾测试（5% NaCl，48 小时，温度 35℃）、热老化（125℃，1000 小时）、绝缘电阻测试（500V DC，≥10¹?Ω）；③ 测试顺序：按 “电性能预测试→环境应力测试→电性能复测→结构检查” 流程，确保全面暴露缺陷。
• 数据标准：环境测试后，PCB 电性能变化率≤8%（如阻抗、绝缘电阻），结构无铜箔起翘、过孔断裂、阻焊层开裂，元件焊点 IMC 层厚度 0.5~2.0μm（参考 IPC-J-STD-001）。
• 工具 / 材料：捷配 CNAS 实验室设备（恒温恒湿箱、振动台、盐雾箱、绝缘电阻测试仪），测试报告符合 ISO 17025 标准，权威可追溯。

3.2 电性能与结构测试执行

• 操作要点：① 电性能测试：测试项目含阻抗（差分阻抗、特性阻抗，精度 ±1%）、绝缘电阻（500V DC，测试点间距 1mm）、导通电阻（≤50mΩ）、耐电压（AC 1000V，1 分钟无击穿）；② 结构测试：采用金相显微镜（放大 500 倍）观察铜箔剥离情况（剥离强度≥1.5N/mm，参考 IPC-TM-650 2.4.8）、过孔截面（无空洞、镀层厚度≥25μm）、阻焊层附着力（划格测试≥4B，参考 GB/T 9286）；③ 失效分析：对测试不合格样品，采用 X-Ray（分辨率 5μm）检测内部空洞，扫描电镜（SEM）分析 IMC 层结构，定位失效根源。
• 数据标准：电性能测试合格率≥99.5%，结构缺陷率≤0.1%，失效分析报告需明确失效模式（如过孔空洞、阻焊层剥离）与改进建议。
• 工具 / 材料：捷配阻抗分析仪（Agilent E4990A）、X-Ray 检测设备（德国 YXLON）、SEM（日本 JEOL），确保测试与分析精度。

3.3 测试结果应用与优化

• 操作要点：① 数据统计：建立测试数据库，记录每批次 PCB 的测试结果（如温湿度循环后的阻抗变化率、振动后的焊点合格率），计算 CPK 值（过程能力指数≥1.33）；② 工艺优化：针对测试暴露的问题（如盐雾测试后腐蚀），调整阻焊层材料（改用耐盐雾油墨，如太阳 PSR-4000）、电镀参数（增厚镀层至 30μm）；③ 客户交付：向客户提供完整测试报告（含原始数据、图像、分析结论），并提供 PCB 可靠性改进建议（如优化叠层、更换基材）。
• 数据标准：测试数据库覆盖率 100%，工艺优化后同类失效问题减少 90% 以上，客户对测试报告满意度≥98%。
• 工具 / 材料：捷配测试数据管理系统（支持客户在线查询）、工艺优化软件（内置 IPC-6012 Class 3 参数库），实现测试与生产的闭环管控。

四、案例验证：某工业 PLC PCB 可靠性测试优化

4.1 初始状态

4.2 整改措施

4.3 效果数据
