医疗诊断设备高频 PCB 阻抗控制指南

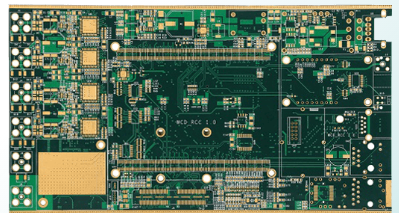

一、引言

二、核心技术解析：医疗高频 PCB 阻抗漂移根源

1. 基材介电性能不稳定：普通 FR-4 基材在 1GHz 高频下，介电常数（εr）随温度（25~60℃）漂移 ±8%，介电损耗角正切（tanδ）从 0.015 升至 0.025，导致阻抗偏差超 10%。根据 IEC 60601-2-44:2017 CT 设备专用标准，高频诊断设备 PCB 基材需满足 “1GHz 频率下 εr 偏差≤±3%，tanδ≤0.005”，传统基材难以达标。捷配实验室数据显示，基材介电性能波动导致的阻抗漂移占比达 55%。
2. 线路寄生参数干扰：CT 设备 PCB 的高频信号线路（如探测器数据传输线）与电源线路间距常小于 0.2mm，寄生电容达 0.5pF/cm，寄生电感达 10nH/cm，引发信号串扰（串扰电压＞100mV），进一步加剧阻抗失配。此外，过孔数量超 3 个时，过孔寄生电感会使阻抗增加 8~12Ω，超出 IEC 标准允许范围。
3. 环境电磁干扰（EMI）：MRI 设备工作时产生强磁场（1.5T），会诱导 PCB 线路产生涡流电流（密度＞0.5A/mm²），导致线路等效电阻增加 15%，阻抗偏离设计值。传统 PCB 未做 EMI 屏蔽设计，无法抵御强磁场干扰，阻抗稳定性仅维持 4 小时（IEC 要求≥24 小时连续稳定）。

三、实操方案：捷配医疗高频 PCB 阻抗控制步骤

3.1 高频基材选型：锁定低损耗材料

• 操作要点：优先选用罗杰斯 RO4835（εr=3.48±0.05，1GHz 下 tanδ=0.0037）或生益 S9130（εr=3.38±0.05，1GHz 下 tanδ=0.004），两类基材均通过 ISO 13485 医疗认证，满足 IEC 60601 对生物相容性与耐温性（-40~125℃）的要求。对于 MRI 设备，额外采用镍 - 铜 - 金（Ni-Cu-Au）镀层（厚度 Ni 5μm、Cu 15μm、Au 0.1μm），降低涡流电流影响。
• 数据标准：基材在 1GHz 频率、全温度范围（25~60℃）内，εr 漂移≤±3%，tanδ≤0.005；镀层电阻率≤2.0×10??Ω?m，磁场（1.5T）下涡流电流密度≤0.1A/mm²。
• 工具 / 材料：捷配医疗基材认证库（实时更新罗杰斯、生益等厂商的医疗合规报告）、镀层厚度测试仪（精度 ±0.1μm），每批次基材抽样 10 片进行介电性能测试，确保参数合规。

3.2 HyperLynx 高频仿真优化

• 操作要点：采用 HyperLynx 2024 进行高频阻抗仿真：① 导入基材参数（RO4835 的 εr=3.48、tanδ=0.0037）；② 设计差分线路（线宽 0.22mm、线距 0.3mm，参考 IPC-2221 医疗版条款）；③ 模拟 1GHz 频率与 1.5T 磁场环境，分析介电漂移与涡流对阻抗的影响；④ 优化线路间距（增至 0.5mm）与过孔数量（≤2 个），使阻抗稳定在 100Ω±3%。
• 数据标准：仿真结果中，1GHz 频率下阻抗偏差≤±3%，串扰电压≤50mV（参考 IEC 60601-1-2 电磁兼容要求），磁场干扰下阻抗波动≤±2%，眼图张开度≥0.9V（信号幅度 1.0V）。
• 工具 / 材料：捷配医疗仿真团队（3 名 HyperLynx 医疗认证工程师），提供仿真报告（含磁场干扰分析、串扰抑制方案），支持与设备厂商协同调试探测器信号线路。

3.3 量产工艺与 EMI 屏蔽管控

• 操作要点：① 蚀刻工艺：采用酸性蚀刻液（浓度 190g/L），温度 52℃±1℃，速度 1.8m/min，确保线宽公差≤±0.01mm（传统工艺 ±0.03mm），避免线路寄生参数偏差；② EMI 屏蔽：在 PCB 表层覆盖铜箔屏蔽层（厚度 35μm），接地电阻≤0.1Ω，降低磁场诱导的涡流电流；③ 阻抗测试：每批次抽样 50 片 PCB，采用 Agilent N5247A 网络分析仪（测试频率 100MHz~2GHz），测试 1GHz 下的差分阻抗，超差 PCB100% 返工。
• 数据标准：量产 PCB 阻抗合格率≥99%，1GHz 频率下阻抗偏差≤±5%（IEC 60601 要求），EMI 屏蔽后磁场干扰衰减≥40dB，每批次提供阻抗与 EMI 测试报告。
• 工具 / 材料：捷配医疗专用蚀刻线（精度 ±0.005mm）、EMI 屏蔽层压设备，测试数据实时上传至客户专属质量系统，支持医疗设备厂商的 FDA/CE 认证追溯。

四、案例验证：某 CT 设备探测器 PCB 阻抗优化

4.1 初始状态

4.2 整改措施

4.3 效果数据
