体外诊断（IVD）设备沉金 PCB 耐化学腐蚀与焊盘可靠性优化

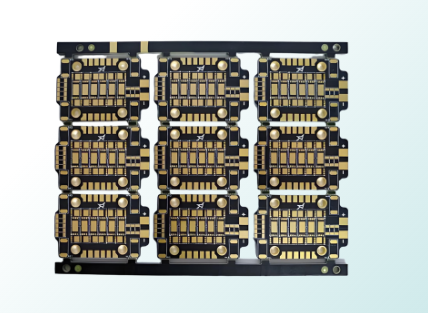

一、引言

二、核心技术解析：IVD 沉金 PCB 腐蚀失效根源

1. 沉金层针孔与缺陷：传统沉金工艺因前处理（微蚀）不均，金层易出现针孔（密度＞2 个 /cm²）、划痕（深度＞0.5μm），IVD 试剂（如胍盐浓度 4M、pH 10.0 的碱性试剂）会通过针孔渗入，腐蚀底层 Ni/Cu 线路，导致焊盘电阻在 3 个月内上升超 50%。根据 IEC 61010-2-101 标准，IVD 设备 PCB 需耐受 24h 试剂浸泡（常用试剂如 Tris-HCl、EDTA），腐蚀后线路电阻变化率≤10%，传统工艺因针孔问题，合格率仅 60%。
2. 焊盘密封设计缺陷：IVD 设备 PCB 的焊盘（如电极焊盘、试剂通道焊盘）常暴露在外，未做密封处理，试剂残留（如样本离心后残留的盐类）会在焊盘边缘结晶，引发电化学腐蚀（如 Cu²+ 溶出量＞0.1μg/cm²/24h）。某核酸检测仪厂商数据显示，焊盘密封不良导致的腐蚀占失效原因的 45%。
3. 基材耐化学性不足：传统 FR-4 基材（如普通 Tg 130℃基材）在强酸碱试剂（pH＜2 或＞12）浸泡下，会出现基材溶胀（厚度增加＞5%），导致沉金层与基材剥离，结合力从 1.0N/mm 降至 0.5N/mm 以下，进一步加剧腐蚀。

三、实操方案：捷配 IVD 设备沉金 PCB 优化步骤

3.1 沉金层防腐工艺升级

• 操作要点：采用 “双阶段沉金 + 封孔处理” 工艺：① 第一阶段：化学沉金（温度 85℃±1℃，时间 12min），形成 1~2μm 致密金层，控制针孔密度＜0.5 个 /cm²（直径＜1μm）；② 第二阶段：电解增厚（电流密度 0.8A/dm²，时间 8min），将金层厚度提升至 3~4μm，增强抗腐蚀能力；③ 封孔处理：采用有机硅封孔剂（浓度 5%），在金层表面形成 0.1μm 保护膜，堵塞微小针孔，防止试剂渗透。
• 数据标准：沉金层针孔密度＜0.5 个 /cm²，30 天试剂浸泡（5% 胍盐溶液、pH 10.0 Tris-HCl）后，线路电阻变化率≤8%，金层腐蚀深度≤0.3μm，符合 IEC 61010-2-101 标准。
• 工具 / 材料：捷配全自动沉金生产线（配备针孔检测相机）、封孔处理设备，每批次抽样 20 片 PCB 进行试剂浸泡测试，数据实时上传 IVD 合规系统。

3.2 焊盘全密封设计优化

• 操作要点：① 材料选型：采用耐高温、耐化学腐蚀的聚酰亚胺（PI）覆盖膜（厚度 25μm，耐温 - 269~400℃），覆盖所有暴露焊盘，仅保留探头接触区域（面积≤焊盘总面积的 30%）；② 密封工艺：采用 “热压密封”（温度 180℃±5℃，压力 20kg/cm²，时间 30s），确保覆盖膜与基材无气泡、无间隙，密封可靠性≥99.9%；③ 边缘处理：覆盖膜边缘超出焊盘 0.5mm，采用圆弧过渡（半径 0.2mm），避免试剂从边缘渗入。
• 数据标准：焊盘密封后，试剂渗透率≤0.1μg/cm²/24h（测试方法参考 IEC 61010-2-101），热压后覆盖膜结合力≥1.2N/mm，100 次温度循环（-40~85℃）后无脱落。
• 工具 / 材料：捷配 PI 覆盖膜热压设备、密封可靠性测试仪（真空泄漏测试法），提供密封前后的试剂渗透对比报告。

3.3 基材与试剂兼容性管控

• 操作要点：① 基材选型：优先选用耐化学腐蚀的高频基材（如生益 S1141，Tg 170℃，耐酸碱等级 Class 3），替代传统 FR-4 基材，在 pH 1~13 试剂环境下，基材溶胀率≤2%；② 兼容性测试：针对 IVD 设备常用的 10 类试剂（如核酸提取液、生化反应液），进行 48h 浸泡测试，检测基材溶胀率、沉金层腐蚀情况；③ 加速老化测试：采用 “试剂浸泡（24h）+ 温度循环（100 次）”，模拟 1 年使用环境，测试后 PCB 功能正常，检测误差≤3%。
• 数据标准：基材溶胀率≤2%，加速老化后线路电阻变化率≤10%，检测误差≤3%，符合 IVD 设备精度要求。
• 工具 / 材料：捷配试剂兼容性测试实验室、基材溶胀率测试仪，测试报告包含 10 类常用试剂的兼容性数据，支持客户选型。

四、案例验证：某核酸检测仪沉金 PCB 腐蚀整改

4.1 初始状态

4.2 整改措施

4.3 效果数据
