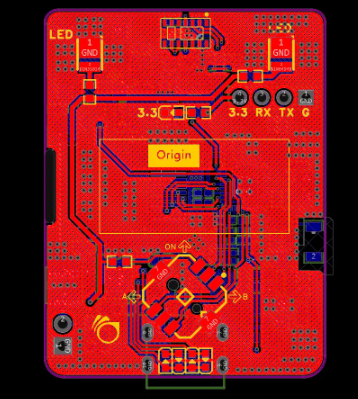

血氧监护仪通过PCB焊点连接血氧探头与主板，而探头需频繁插拔（日均20~50次），焊点易因机械应力、氧化导致脱落——某医院统计显示，38%的血氧监护仪故障源于PCB焊点失效，其中急诊场景失效频率更高（月均12台次）。捷配医疗SMT产线累计完成500万+片血氧监护仪PCB焊接，焊点不良率稳定在0.15%以下。本文基于捷配实战经验，拆解血氧PCB焊点失效根源、焊料选型、回流焊工艺及加固方案，助力医疗设备厂商解决量产阶段焊点问题。
血氧监护仪 PCB 焊点可靠性需围绕 “机械强度” 与 “抗氧化性”，且需符合IPC-J-STD-001（焊接材料与工艺标准）Class 3（医疗级焊接要求）：一是失效根源，主要分两类 ——IMC 层（金属间化合物层）缺陷（厚度＜0.5μm 或＞2μm，导致焊点脆性增加）、焊料氧化（焊料表面氧化层厚度＞5nm，影响润湿性），按IPC-A-610G Class 3 标准，合格焊点 IMC 层厚度需控制在 0.5μm~1.5μm；二是焊料选型，需兼顾低熔点（适配超薄 PCB）与高强度，SnAgCu 305 焊料（Sn96.5%/Ag3.0%/Cu0.5%，熔点 217℃，抗拉强度 45MPa）适配多数血氧 PCB，若需更高可靠性（如长期使用场景），可选用SnBiAg 焊料（Sn57%/Bi42%/Ag1%，熔点 138℃，抗拉强度 52MPa），两者均通过ISO 10993-4（医疗器械生物学评价 第 4 部分：与血液相互作用试验） ；三是回流焊工艺关键参数，峰值温度需比焊料熔点高 20℃~30℃（SnAgCu 305 峰值 235℃~245℃），保温时间（217℃以上）60s~90s，冷却速率 3℃/s~5℃/s，按IPC-7525（焊膏印刷指南） 要求，避免 IMC 层过度生长。捷配测试数据显示，优化前血氧 PCB 焊点脱落率约 3%，优化后可降至 0.1% 以下，满足医疗设备 10000 次插拔寿命要求。
- 焊料选型：根据使用场景选择 —— 短期使用（如一次性血氧探头 PCB）选 SnAgCu 305 焊膏（汉高 LOCTITE ABLESTIK 8000 系列，氧化层厚度＜3nm）；长期使用（如 reusable 探头 PCB）选 SnBiAg 焊膏（阿尔法 OM-340，抗拉强度 52MPa），两者均由捷配医疗级焊料库提供，可追溯批次；
- 焊盘设计：血氧探头接口焊盘需做 “防脱落优化”——① 焊盘面积比常规增大 20%（如常规 0.8mm×1.2mm，优化后 0.96mm×1.44mm）；② 焊盘边缘增加 “泪滴设计”（半径 0.2mm），分散插拔应力，参考IPC-2221 第 6.2 条款，捷配 PCB 设计软件可自动生成优化焊盘；
- 回流焊工艺：采用捷配医疗专用回流焊炉（JPE-Reflow-600），设置三段温度曲线 ——① 预热段（80℃~150℃，时间 90s，升温速率 1℃/s）；② 恒温段（150℃~217℃，时间 60s，避免焊料氧化）；③ 回流段（217℃~245℃，时间 75s，峰值 238℃）；④ 冷却段（217℃~80℃，时间 60s，冷却速率 4℃/s），每批次记录曲线数据，符合IPC-J-STD-001 Clause 5.3；
- 焊点加固：对关键焊点（如探头电源引脚）进行 “点胶加固”，选用乐泰 3542 医疗级环氧胶（粘度 5000cP，固化时间 24h@25℃，剪切强度 18MPa），胶点直径覆盖焊盘 1.5 倍，固化后按IPC-TM-650 2.4.41 标准测试剪切强度，确保≥15MPa。
量产阶段需执行三道检测：① X-Ray 检测（焊点空洞率≤5%，IMC 层厚度 0.5μm~1.5μm），使用捷配 X-Ray 检测仪（JPE-XR-800）；② 插拔测试（模拟 10000 次插拔，焊点无脱落、位移），使用捷配插拔测试机（JPE-Plug-500）；③ 剪切强度测试（随机抽样 10 片，平均剪切强度≥40MPa），使用捷配剪切测试仪（JPE-Shear-300）。
血氧监护仪 PCB 焊点可靠性优化需以 IPC-J-STD-001 Class 3 为基准，核心是 “焊料选型 + 工艺控制 + 加固设计” 的结合。捷配可提供 “医疗 SMT 一体化服务”：一是焊料选用医疗级合规产品，提供批次报告；二是回流焊采用专用炉温曲线，每批次留存数据；三是交付前完成全项焊点检测，提供检测报告。
