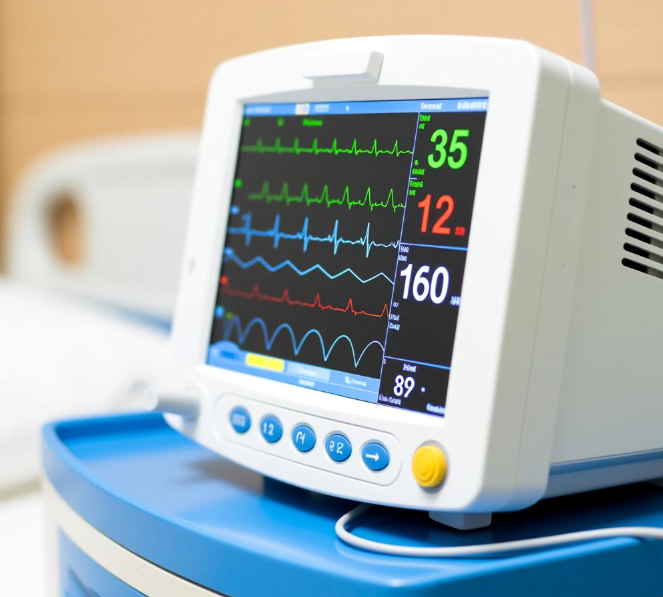

医疗监护设备PCB需通过多重国际合规认证（IEC 60601-1、ISO 13485、FDA QSR 820），但行业数据显示，首次认证失败率超45%——某厂商因PCB材质证明缺失，导致FDA认证延迟6个月，错失北美市场机遇。捷配医疗PCB团队拥有12人认证专员团队，累计协助200+客户完成认证，平均认证周期从120天缩短至48天。本文拆解监护设备PCB核心认证标准、材料清单及流程优化技巧，助力企业快速通过合规审核。

2. 核心技术解析

3. 实操方案

3.1 认证材料准备清单（操作要点 + 数据标准 + 工具 / 材料）

1. 技术文件类：① 基材合规证明（需供应商提供 IEC 60601-1 Class 3 认证，如生益 S1130 的合规报告）；② PCB 设计图纸（标注爬电距离、接地方式，符合 Altium Designer 规范）；③ 测试报告（含 IEC 60601-1 电气安全测试、IEC 61000-6-3 EMC 测试，需由 CNAS 认可实验室出具，捷配实验室具备 CNAS 资质）；
2. 生产追溯类：① 基材入库记录（含批次号、生产日期、检验员，用捷配 MES 系统 JPE-MES 4.0 记录）；② 工艺参数记录（回流焊温度曲线、压合压力，每批次保存 PDF 文件）；③ 成品检验记录（外观、尺寸、电气性能，抽样比例≥AQL 1.0）；
3. 风险评估类：① PCB 故障模式分析（FMEA）报告，识别 “漏电、开裂” 等 10 + 故障模式，风险等级需≤中等；② 临床风险评估报告，说明 PCB 故障对患者的影响（如信号失真是否导致误诊），需由医疗顾问签字确认。

3.2 认证流程优化四步法（操作要点 + 数据标准 + 工具 / 材料）

1. 预审核阶段（10 天）：捷配认证专员对照标准清单（如 IEC 60601-1 条款），检查材料完整性，缺失项需在 5 天内补全（如向基材供应商索要合规证明）；
2. 内部测试阶段（15 天）：在捷配实验室完成预测试 —— 电气安全测试（绝缘电阻≥150MΩ、耐电压 2500V AC 无击穿）、EMC 预扫描（辐射值≤38dBμV/m），测试不达标需整改（如优化接地设计）；
3. 正式测试阶段（18 天）：送 CNAS 实验室完成正式测试，捷配专员全程跟进，及时反馈测试问题（如信号失真需调整滤波电容），确保测试一次性通过；
4. 申报阶段（5 天）：整理所有材料（技术文件 + 测试报告 + 追溯记录），按 FDA/CE 格式排版，提交后跟踪审核进度，及时回复审核意见（如补充某测试细节说明）。
