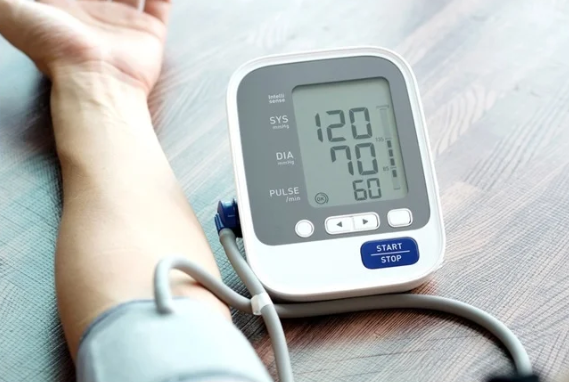

电子血压计测量精度直接关联健康诊断，其PCB信号采集模块需满足**AHA（美国心脏协会）标准**（测量误差≤±3mmHg），但行业数据显示，40%的血压计因PCB信号处理不当，误差超±5mmHg——某品牌血压计因PCB噪声抑制不足，被药监局通报召回，损失超2000万元。捷配医疗血压计PCB团队拥有5年精度优化经验，累计交付800万+片高精度血压计PCB，测量误差稳定在±2mmHg以内。本文拆解血压计PCB信号采集原理、误差来源及精度优化方案，助力企业生产符合医疗级精度的血压计。

2. 核心技术解析

3. 实操方案

3.1 信号采集精度优化五步法（操作要点 + 数据标准 + 工具 / 材料）

1. 放大电路设计：选用 TI INA3221 仪表放大器，设置增益为 1000 倍（将 1mV~5mV 传感器信号放大至 1V~5V），反馈电阻选用 0.1% 精度金属膜电阻（如 Vishay MFR 系列），确保增益误差≤0.1%；电源端并联 10μF 钽电容（AVX TAJB 系列）+0.1μF 陶瓷电容（TDK C0603X5R1C104K），抑制电源纹波，纹波电压≤10mV；
2. 滤波电路优化：采用 “RC 低通滤波 + 有源滤波” 二级滤波 —— 一级 RC 滤波（R=10kΩ，C=0.1μF），截止频率 159Hz，滤除高频噪声；二级有源滤波用 OPA2376 运算放大器（TI 医疗级），设置截止频率 50Hz（对应血压信号主要频段 0.5Hz~50Hz），用示波器（Tektronix MDO3024）测试，滤波后噪声幅度≤0.1mV；
3. AD 转换设计：选用 ADI AD7799 16 位 AD 芯片，采样率设为 50SPS（兼顾精度与速度），参考电压选用 REF3030（精度 ±0.1%，温漂 5ppm/℃），确保 AD 转换误差≤±0.05%；AD 芯片与放大电路间距≤3mm，减少信号传输损耗；
4. 接地优化：采用 “单点接地”—— 传感器、放大电路、AD 芯片共用一个接地点，接地电阻≤0.05Ω，接地过孔直径 0.5mm，数量每 5mm² 至少 1 个，用捷配接地电阻测试仪（JPE-GR-200）验证；
5. 屏蔽处理：在传感器信号通道上方铺设 35μm 厚铜箔屏蔽层，屏蔽层与接地端焊接，边缘留 0.3mm 间距，按IPC-4562 标准，屏蔽层附着力≥0.5N/mm，抑制外部电磁干扰。

3.2 精度验证测试（操作要点 + 数据标准 + 工具 / 材料）

1. 静态精度测试：用捷配血压计校准系统（JPE-BP-Cal 3.0）施加标准压力（0mmHg、100mmHg、200mmHg、300mmHg），记录 PCB 输出值，误差需≤±2mmHg（AHA 标准）；
2. 动态精度测试：模拟人体血压变化（收缩压 120mmHg→舒张压 80mmHg，变化速率 2mmHg/s），用数据采集卡（NI USB-6211）记录 PCB 输出曲线，与标准曲线对比，偏差≤±1.5mmHg；
3. 抗干扰测试：在 PCB 旁放置工作手机（2.4GHz 信号），测试压力 150mmHg 时的输出值，波动≤±0.8mmHg，符合 IEC 61000-6-3 抗干扰要求。
