阻焊层厚度是PCB焊接可靠性与防护性能的关键指标——消费电子PCB（如手机主板）需薄阻焊层（0.8mil~1.2mil）确保贴装精度，工业控制PCB（如变频器）需厚阻焊层（1.2mil~1.5mil）提升耐环境性，厚度偏差超±0.3mil会导致焊接不良率上升30%。某工业电源厂商曾因阻焊层厚度不均（1.0mil~1.8mil），导致功率器件焊接虚焊率达12%，生产线停线3天。PCB阻焊层厚度需符合**IPC-4552第4.2条款**，不同场景有明确限值。捷配累计交付500万+片不同场景厚度管控PCB，本文拆解厚度不均原因、分场景管控方案及测试方法，助力企业提升焊接良率。

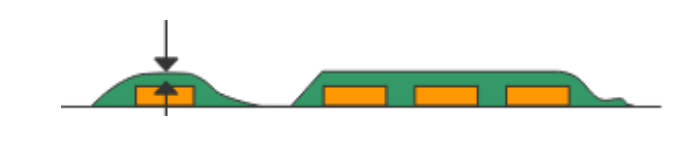

2. 核心技术解析

3. 实操方案

3.2 分场景厚度管控方案（操作要点 + 数据标准 + 工具 / 材料）

3.2.1 消费电子 PCB（0.8mil~1.2mil）

1. 涂布参数：选用太阳油墨 PS-800（黏度 25000cP±2000cP），刮刀压力 35N±5N，速度 4m/min±0.5m/min，采用捷配全自动丝印机（JPE-Screen-600），压力精度 ±2N；
2. 曝光显影：曝光能量 70mJ/cm²±5mJ/cm²（避免过度固化导致厚度硬脆），显影温度 30℃±2℃，时间 60s±5s，显影后厚度保留初始值的 90% 以上；
3. 厚度测试：用激光测厚仪（JPE-Laser-500，精度 ±0.05mil），每片测试 10 个点（含焊盘边缘），厚度偏差控制在 ±0.2mil 内。

3.2.2 工业控制 PCB（1.2mil~1.5mil）

1. 涂布参数：选用杜邦 Riston 4000（黏度 30000cP±3000cP），刮刀压力 45N±5N，速度 3.5m/min±0.5m/min，采用双次涂布（第一次 25N/4m/min，第二次 45N/3.5m/min），确保厚度均匀；
2. 固化工艺：120℃/20min+160℃/50min（深度固化提升厚度稳定性），固化后厚度收缩率≤5%，用千分尺（JPE-Mic-200，精度 ±0.01mm）测试；
3. 耐环境验证：按IEC 60068-2-30 标准（湿热测试），40℃/93% RH 环境放置 1000h，厚度变化率≤3%，捷配环境实验室可提供测试。

3.2 厚度不均整改措施（操作要点 + 数据标准 + 工具 / 材料）

1. 设备校准：每月校准丝印机刮刀压力（用压力传感器 JPE-Press-100）、速度（用激光测速仪 JPE-Speed-200），确保参数偏差≤±5%；
2. 油墨黏度管控：每 2h 测试油墨黏度（用旋转黏度计 JPE-Visc-300），黏度波动超 ±5000cP 时，添加稀释剂（太阳油墨专用稀释剂，添加量≤5%）；
3. 显影参数监控：每批次测试显影速度（用显影测试片 JPE-Develop-100），显影时间偏差超 ±10s 时，调整显影液浓度（Na?CO?浓度 1.0%~1.2%）。
