医疗设备PCB（如输液泵、微创手术器械）需定期经受高温高压灭菌（121℃/0.1MPa）或化学灭菌（环氧乙烷），过孔防焊覆盖的无菌兼容性直接决定设备安全性——某输液泵厂商曾因过孔防焊油墨溶出物超标（＞10μg/cm²），导致患者皮肤过敏，产品召回超1万台。医疗PCB过孔防焊需符合**IEC 60601-1-2（医疗EMC与无菌标准）第10章**，要求灭菌后油墨溶出物≤5μg/cm²，无腐蚀、脱落。捷配深耕医疗PCB领域7年，交付50万+片无菌医疗PCB，无菌测试通过率100%，本文拆解防焊材料选型、无菌兼容工艺及验证标准，助力医疗设备合规上市。

2. 核心技术解析

3. 实操方案

3.1 过孔防焊覆盖四步设计（操作要点 + 数据标准 + 工具 / 材料）

1. 油墨选型：根据灭菌方式确定参数优先级 —— 高温高压灭菌选太阳 PSR-7000（耐受 121℃）；环氧乙烷灭菌选杜邦 Pyralux PC（耐受 100 次），通过捷配 “医疗油墨 - 灭菌匹配工具”（JPE-Med-Ink 2.0）筛选，提供油墨生物相容性报告；

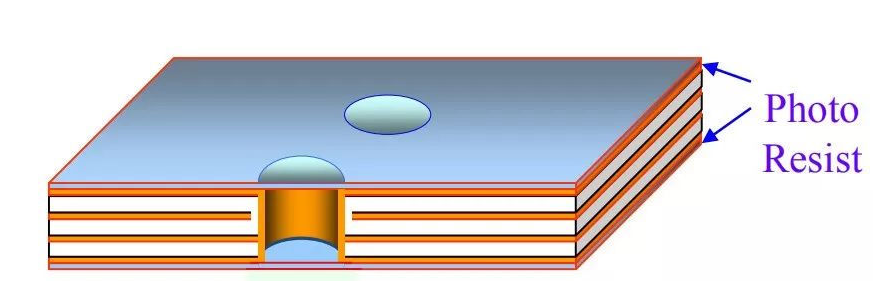

2. 过孔密封工艺：采用 “双重丝印”（第一次印刷后静置 3min→第二次印刷），确保过孔边缘无缝隙，印刷后用显微镜（JPE-MIC-600，50 倍）检查密封情况，缝隙≤0.01mm 为合格；
3. 固化优化：采用 “低温长时固化”（140℃/90min），避免高温导致油墨脆化（灭菌后易脱落），固化后交联度≥92%，用捷配交联度测试仪（JPE-CR-500）测试，每批次抽检 20 片；
4. 无菌预处理：PCB 出厂前进行预灭菌（环氧乙烷浓度 400mg/L/4h），去除表面残留杂质，预灭菌后按ISO 11737-1 标准测试微生物残留，≤10CFU / 件为合格。

3.2 无菌兼容性验证（操作要点 + 数据标准 + 工具 / 材料）

1. 溶出物测试：取 10 片 PCB，按IEC 60601-1-2 第 10.2 条款，在 70℃蒸馏水中浸泡 24h，用高效液相色谱仪（JPE-HPLC-400）测试溶出物，≤5μg/cm² 为合格；
2. 灭菌循环测试：高温高压灭菌（121℃/0.1MPa/20min）100 次，或环氧乙烷灭菌（600mg/L/4h）100 次，测试后油墨附着力≥4N/cm（JPE-AD-300），无脱落；
3. 盐水浸泡测试：将 PCB 浸入 37℃/0.9% NaCl 溶液，72h 后测试油墨电阻≥10¹²Ω（JPE-RE-600），无腐蚀、起泡。
