红外光谱仪 PCB 高灵敏度信号采集设计
来源：捷配
时间: 2025/11/03 10:17:26
阅读: 12
1. 引言?
红外光谱仪作为物质成分检测核心设备（如环保 VOCs 检测、医药成分分析），其信号采集 PCB 需处理 μV 级微弱红外信号 —— 行业数据显示，38% 的光谱仪检测误差源于 PCB 信号采集噪声，某环保检测机构曾因 PCB 噪声问题，导致 VOCs 浓度检测偏差超 ±15%，不符合《HJ 683-2014 环境空气 总烃、甲烷和非甲烷总烃的测定》标准要求。红外光谱仪 PCB 需符合IEC 61010-1（测量控制设备安全标准）第 9 章对信号精度的要求，噪声电压需≤5μV。捷配深耕分析仪器 PCB 领域 5 年，累计交付 30 万 + 片红外光谱仪 PCB，信号采集合格率 99.8%，本文拆解高灵敏度信号采集的 PCB 设计要点、噪声控制方案及验证方法，助力解决检测误差问题。
?
2. 核心技术解析?
红外光谱仪 PCB 高灵敏度信号采集的核心是 “低噪声设计”，需围绕三大技术要素，且符合IPC-2221 分析仪器附录要求：?
一是基材选择，需优先选用低损耗、低介电常数波动的基材 ——罗杰斯 RO4003C（介电常数 3.38±0.05@1GHz，损耗因子 0.0027）可减少信号传输损耗，捷配测试显示，其比普通 FR-4（损耗因子 0.02）的信号噪声降低 60%；二是布线规则，μV 级信号线路需避免与功率线（如光源驱动电路）平行，平行间距需≥8mm，否则会引入耦合噪声（超 10μV），符合IEC 61010-2-030（光谱仪专项标准） ；三是接地设计，采用 “浮地 + 单点接地”，信号地与功率地分开布局，接地阻抗≤0.05Ω，避免地环流引入噪声，按IPC-A-600G Class 3 对接地铜箔的要求（厚度≥35μm）。?

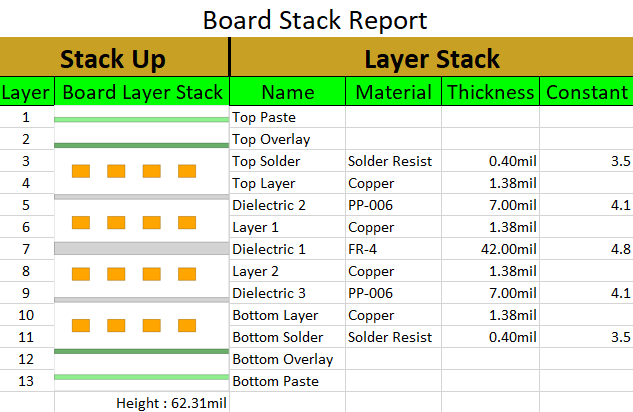

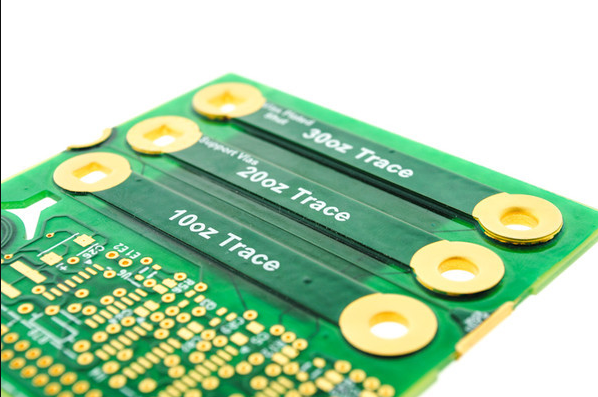

此外，信号采集电路的 PCB 铜厚需≥2oz，可降低线路电阻（≤0.1Ω/m），减少热噪声；元件布局需遵循 “信号链最短路径”，红外探测器（如 InGaAs 探测器）到放大器的线路长度≤30mm，每增加 10mm，噪声电压上升 2μV。?
3. 实操方案?
3.1 低噪声设计三步法（操作要点 + 数据标准 + 工具 / 材料）?
- 基材选型：优先选用罗杰斯 RO4003C（厚度 0.4mm~0.8mm），需通过捷配 “介电常数稳定性测试”—— 用矢量网络分析仪（JPE-VNA-600）测试 1kHz~100MHz 频段，介电常数波动≤±0.03；若成本受限，可选用生益 S1130（介电常数 4.3±0.08，损耗因子 0.003），需额外增加屏蔽层；?
- 布线优化：① 信号线路（探测器到放大器）采用 “蛇形布线”（减少寄生电感），线宽 0.25mm，线距 0.3mm，避免 90° 拐角（改为 45° 或圆弧）；② 功率线（光源驱动）线宽≥1mm，与信号线交叉时采用 “垂直交叉”，并在交叉处铺设接地铜箔隔离；③ 用捷配 DFM 预审系统（JPE-DFM 7.0）的 “噪声模拟模块”，提前预判布线干扰风险，确保噪声电压≤3μV；?
- 接地与屏蔽：① 信号地采用 “星形单点接地”，接地铜箔宽度≥3mm，用毫欧表（JPE-Mohm-300）测试接地阻抗≤0.05Ω；② 在信号采集区域铺设铜屏蔽罩（厚度 0.2mm），屏蔽罩接地阻抗≤0.1Ω，按IEC 61010-2-030 测试，屏蔽效能≥50dB（100kHz~1MHz）。?
3.2 信号精度验证（操作要点 + 数据标准 + 工具 / 材料）?

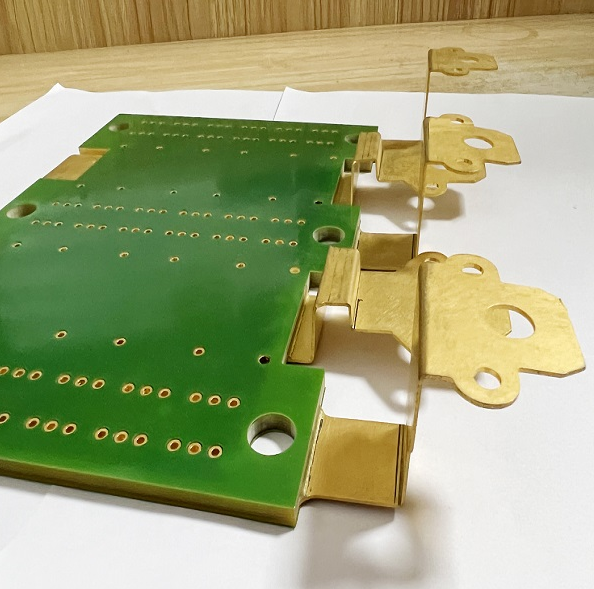

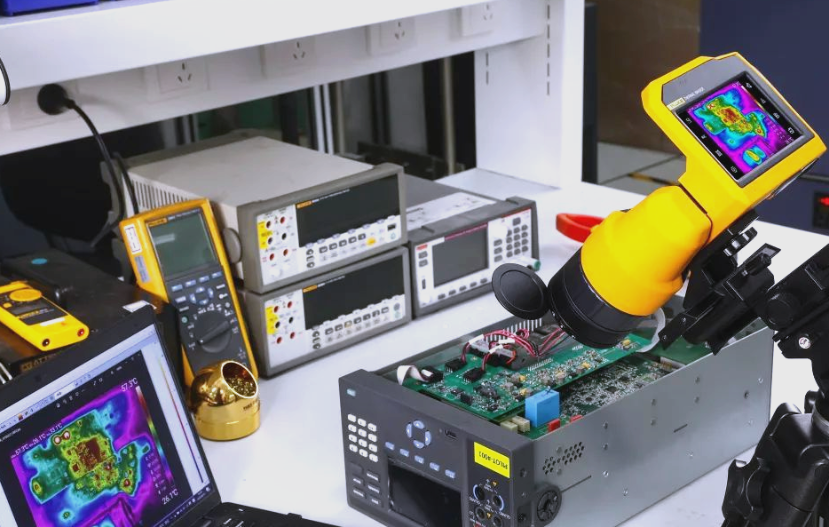

- 样品测试：每批次首件送捷配分析仪器实验室，按IEC 61010-1 测试 ——① 噪声电压：用示波器（JPE-Osc-800，带宽 1GHz）测量信号线路，噪声≤5μV；② 信号线性度：输入 1μV~100μV 标准信号，输出误差≤±2%；?
- 量产监控：每 1000 片抽检 20 片，测试接地阻抗（≤0.05Ω）与布线间距（≥8mm），用 AOI 设备（JPE-AOI-900）自动检测布线拐角角度，避免 90° 拐角；?
- 材料溯源：罗杰斯 RO4003C 需提供原厂 COC 报告，确保介电常数、损耗因子符合要求；焊料选用SnAg3.0Cu0.5（医疗级），避免杂质引入噪声，捷配原料仓库实行 “分析仪器专属分区” 存储。?
4. 案例验证?
某环保设备厂商研发便携式红外 VOCs 光谱仪，其信号采集 PCB 初始设计采用普通 FR-4 基材 + 常规布线，出现两大问题：① 噪声电压达 12μV，导致 VOCs 检测偏差 ±20%，不符合 HJ 683-2014 标准（允许偏差 ±10%）；② 功率线与信号线平行间距 5mm，耦合噪声超 8μV，影响检测稳定性。?
捷配团队介入后，制定整改方案：① 更换基材为罗杰斯 RO4003C，确保介电常数波动≤±0.03；② 重新布线：信号线改为蛇形 45° 拐角，与功率线垂直交叉，间距增至 10mm；③ 增加铜屏蔽罩，接地阻抗控制在 0.04Ω。?
整改后，测试数据显示：噪声电压降至 3.2μV，VOCs 检测偏差缩小至 ±8%（符合标准）；量产 5 万片后，信号采集合格率 99.9%，无因噪声导致的检测误差投诉，该方案已成为该厂商红外光谱仪 PCB 的标准设计，捷配成为其独家供应商。?
红外光谱仪 PCB 高灵敏度信号采集设计需以 “低噪声、低损耗” 为核心，从基材选型、布线优化到接地屏蔽形成闭环，关键是隔离信号链与干扰源。捷配可提供 “分析仪器 PCB 专属服务”：HyperLynx 噪声仿真、IEC 61010 全项测试、基材介电常数定制验证，确保信号采集精度。?
