1. 引言

柔性PCB设计缺陷是导致量产分层的“隐形杀手”——捷配DFM审查数据显示，40%的柔性PCB设计存在细节缺陷（如Pad边缘无过渡、弯折区布线过密），这些缺陷在量产中会导致分层率上升30%。某TWS耳机厂商曾因柔性PCB弯折区线宽不均，导致首批5万片分层率达17%，设计返工耗时2个月，损失超400万元。柔性PCB设计需严格遵循**IPC-2223（柔性印制板设计标准）第3章**，核心在于规避易引发应力集中的细节缺陷。捷配拥有10人柔性PCB DFM审查团队，累计优化800+款设计方案，本文拆解常见设计缺陷、分层机理及优化方法，助力设计师从源头避免分层风险。

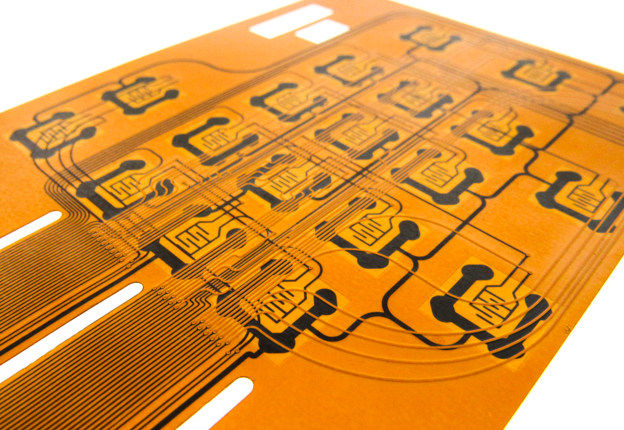

2. 核心技术解析

3. 实操方案

3.1 设计缺陷规避四步法（操作要点 + 数据标准 + 工具 / 材料）

1. 规则预设：在设计软件中加载捷配 “柔性 PCB 设计规则库”——① Pad 边缘距基材边缘≥0.8mm；② 弯折区线宽公差 ±0.02mm，布线密度≤50%；③ 过孔直径≤0.3mm，孔间距≥1.2mm；④ 覆盖膜覆盖焊盘边缘≥0.2mm，符合 IPC-2223 要求；
2. 自动审查：设计完成后，用捷配 JPE-DFM 7.0 插件进行自动审查，生成缺陷报告（如 “Pad 边缘距 0.4mm，需调整至≥0.8mm”），逐一修改直至无高危缺陷；
3. 仿真验证：对弯折区设计，用 HyperLynx 柔性仿真模块进行弯折应力仿真，模拟 1000 次弯折（角度 90°），局部应力≤50MPa 为合格，超 70MPa 时需优化布线；
4. 小样验证：制作 10 片设计样品，进行焊接、弯折、湿热测试，无分层且各项性能达标后，方可进入量产设计。

3.2 设计审查管控措施（操作要点 + 数据标准 + 工具 / 材料）

1. 三级审查机制：设计师自查→团队互查→捷配 DFM 团队终审，每级审查需确认缺陷整改率 100%，终审报告需包含仿真数据与小样测试结果；
2. 标准库更新：每季度根据捷配量产数据，更新设计规则库（如新增 “折叠屏 PCB 弯折区半径≥3mm” 规则），确保规则与量产需求匹配；
3. 培训赋能：定期组织设计师参加捷配 “柔性 PCB 设计培训”，讲解最新缺陷案例（如 “过孔密度过高导致的分层整改”），提升设计规避能力。
