1. 引言

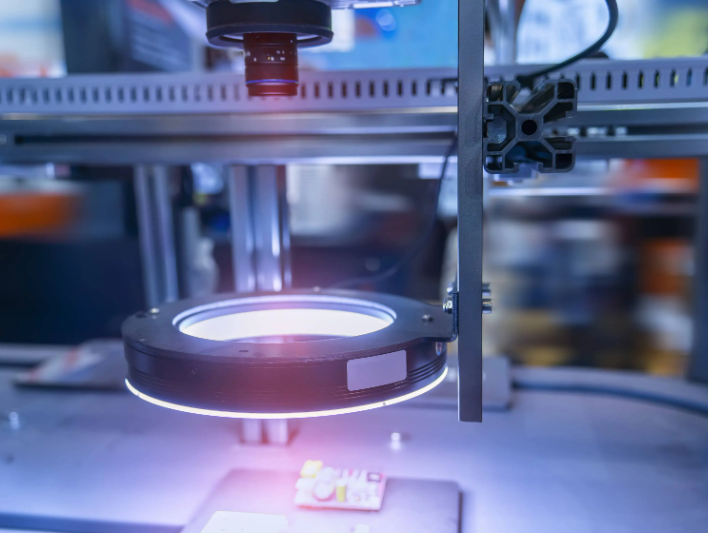

 工控高低温场景（如冷库-40℃、高温炉车间85℃）中，机器视觉PCB需承受剧烈温度循环，行业数据显示，55%的极端环境视觉故障源于PCB高低温失效——某食品冷库的视觉分拣系统，因PCB低温脆化导致相机频繁宕机，分拣效率下降30%，单日损失超2万元。工控机器视觉PCB需符合**IEC 60068-2-1（低温测试标准）** 与**IEC 60068-2-2（高温测试标准）** ，要求-40℃~85℃循环1000次后无基材开裂、元件失效。捷配累计交付80万+片宽温视觉PCB，高低温测试通过率100%，本文拆解基材选型、元件适配、工艺优化三大核心，助力解决极端温度问题。

2. 核心技术解析

3. 实操方案

3.1 宽温适配五步法（操作要点 + 数据标准 + 工具 / 材料）

1. 基材选型：① 中温场景（冷库 - 20℃~ 车间 70℃）选生益 S2116（厚度 1.6mm，铜厚 1oz），用差示扫描量热仪（JPE-DSC-100）测试 Tg≥165℃；② 极端场景（-40℃~85℃）选罗杰斯 RO4350B（厚度 0.8mm，铜厚 2oz），CTE 测试（按 IPC-TM-650 2.4.24）≤8ppm/℃；
2. 元件选型：① 主控芯片选 TI AM3352 宽温版（-40℃~85℃，温漂 ±1%）；② 电容选村田 GRM32ER71H106KA88L（宽温 - 55℃~125℃，容量偏差 ±10%）；③ 连接器选 TE AMP 宽温系列（-40℃~125℃，插拔寿命 500 次），所有元件需提供厂商宽温认证报告；
3. 焊料选择：采用 SnBiAg10-3（熔点 138℃，CTE=15ppm/℃）宽温焊料，避免高温焊料（如 SnAg3.0Cu0.5，熔点 217℃）在低温下脆化，焊料需符合IPC-J-STD-001 Class 3 宽温要求；
4. 布线优化：线宽设为 0.3mm（比常规宽 20%），避免温度应力集中；线间距≥0.6mm，降低热膨胀导致的线间短路风险，用捷配 DFM 系统（JPE-DFM 6.0）检查热应力薄弱区域；
5. 涂层保护：PCB 表面涂覆聚酰亚胺涂层（厚度 20μm±5μm），增强耐高低温腐蚀性，涂层需通过IPC-CC-830 标准测试（-40℃~85℃循环无脱落）。

3.2 宽温验证与量产管控（操作要点 + 数据标准 + 工具 / 材料）

1. 高低温循环测试：每批次首件送捷配环境实验室，按IEC 60068-2 测试 ——-40℃（保持 2h）→85℃（保持 2h），循环 1000 次，后检查基材无开裂、元件参数漂移≤±2%；
2. 元件温漂检测：量产中，每 1000 片抽检 20 片，在 - 40℃、25℃、85℃下用万用表（JPE-Meter-800）测试电容容量、电阻阻值，温漂超 ±5% 则整批追溯；
3. 涂层厚度检测：用涂层测厚仪（JPE-Coat-200）测试聚酰亚胺涂层厚度，20μm±5μm 为合格，不合格品重新涂覆。
