1. 引言
5G模块PCB的BGA（如射频芯片BGA）因高频信号传输需求，对焊点空洞极为敏感——空洞率超8%会导致信号衰减增加15%，某5G路由器厂商曾因BGA空洞，导致产品射频性能不达标，延误上市3个月。按**IPC-A-610G Class 3标准**，5G模块BGA空洞率需≤5%，且单个空洞面积≤焊点面积的10%。捷配累计为40+5G模块厂商提供BGA PCB，空洞率稳定控制在3%~5%，本文拆解BGA空洞形成机理、仿真优化方法及量产管控措施，助力解决高频场景空洞问题。
5G 模块 BGA 空洞的核心成因是 “焊接过程中挥发物无法排出”，需结合高频信号特性拆解，且需符合IPC-2222（高密度印制板标准）第 7.4 条款：一是焊膏挥发物残留，SnAg3.0Cu0.5 焊膏中助焊剂含量约 10%，焊接时需在 217℃以上完全挥发，若升温速率过快（＞3℃/s），挥发物来不及排出，形成气泡（空洞），捷配 HyperLynx 仿真显示，升温速率 4℃/s 时，空洞率达 22%；二是 PCB 吸潮，5G 模块 PCB 多为多层板（8 层以上），吸潮量＞0.15% 时，高温下水分蒸发会冲击焊点，形成 “爆裂型空洞”，按IPC-J-STD-033（PCB 湿度敏感标准） ，BGA PCB 需存储在湿度＜30% 的环境；三是 BGA 封装吸潮，塑料 BGA 封装吸潮后，焊接时内部水分挥发，会在焊点形成 “穿透型空洞”，需符合J-STD-020（元件湿度敏感标准） ，开封后 24 小时内完成焊接。此外，BGA 焊盘设计缺陷（如焊盘间距过小＜0.5mm）会阻碍挥发物流动，空洞率增加 18%，需按IPC-7351（焊盘设计标准） 优化。
- 仿真预判：用HyperLynx 2023（捷配定制版） 建立 BGA 焊接模型，输入焊膏参数（千住 M705，助焊剂含量 10%）、PCB 参数（生益 S1130，吸潮量 0.1%），模拟不同升温速率下的空洞率 —— 目标升温速率 2℃/s~2.5℃/s，仿真空洞率≤4%；
- 焊盘设计：5G 模块 BGA 焊盘采用 “椭圆形设计”（长径 0.6mm，短径 0.5mm），间距设为 0.6mm，比圆形焊盘挥发物排出效率提升 30%，通过捷配 DFM 预审系统（JPE-DFM 7.0）验证，确保符合 IPC-7351；
- 封装预处理：BGA 元件（如高通 SDX55）按 J-STD-020 烘烤（125℃，24h），去除内部潮气，烘烤后用湿度指示卡确认湿度＜5%，避免封装吸潮导致空洞。
- PCB 烘烤：PCB 来料后，若存储超 72 小时，按 IPC-J-STD-033 烘烤（105℃，4h），吸潮量控制在≤0.1%，用卡尔费休水分测定仪（JPE-KF-300）测试；
- 回流焊曲线优化：采用 “慢升温 - 长保温” 曲线 —— 升温速率 2.2℃/s，217℃以上保温时间 80s（比常规多 20s），峰值温度 240℃±5℃，给挥发物充足排出时间，用炉温跟踪仪（JPE-TC-300）每批次采集曲线；

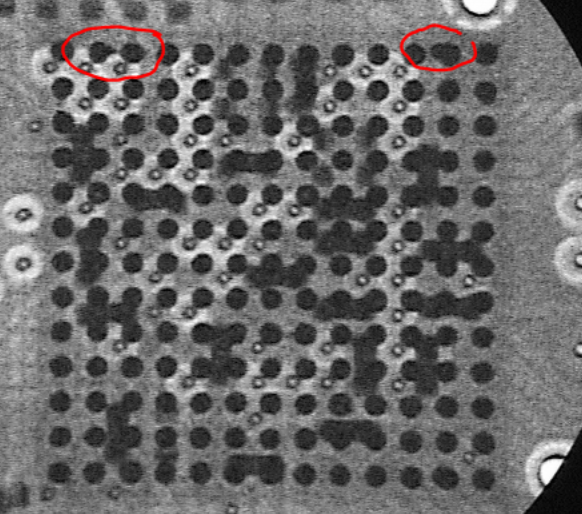

- 空洞检测：用 X-Ray 检测仪（JPE-XR-900）进行 “全检 + 抽样”—— 每片 BGA 扫描空洞率，批量抽检比例 10%，单个空洞面积≤10% 焊点面积，整体空洞率≤5%，检测数据同步至 5G 模块射频测试环节，确保信号衰减达标。
某 5G 模块厂商研发毫米波射频模块，其 BGA PCB（8 层板，主控 BGA 256 球）初始空洞率达 25%，X-Ray 显示单个空洞面积超 20%，导致射频信号衰减 20%，无法通过运营商测试。捷配团队介入后，制定方案：① 用 HyperLynx 仿真优化升温速率至 2.2℃/s，保温时间延长至 80s；② BGA 焊盘改为椭圆形（0.6mm×0.5mm），间距 0.6mm；③ PCB 与 BGA 元件均按标准烘烤，吸潮量控制在 0.08%。整改后，首件 BGA 空洞率降至 3.5%，单个空洞面积≤8%；量产 5 万片后，空洞率稳定在 4%±0.5%，射频信号衰减控制在 5% 以内，一次性通过运营商认证，捷配成为其独家 PCB 供应商。
5G 模块 PCB BGA 空洞排除需 “仿真预判 + 设计优化 + 量产管控” 结合，核心是减少挥发物残留与潮气影响。捷配可提供 “5G BGA 专属服务”：HyperLynx 焊接仿真、焊盘定制设计、全流程湿度管控，确保空洞率达标。
