1. 引言

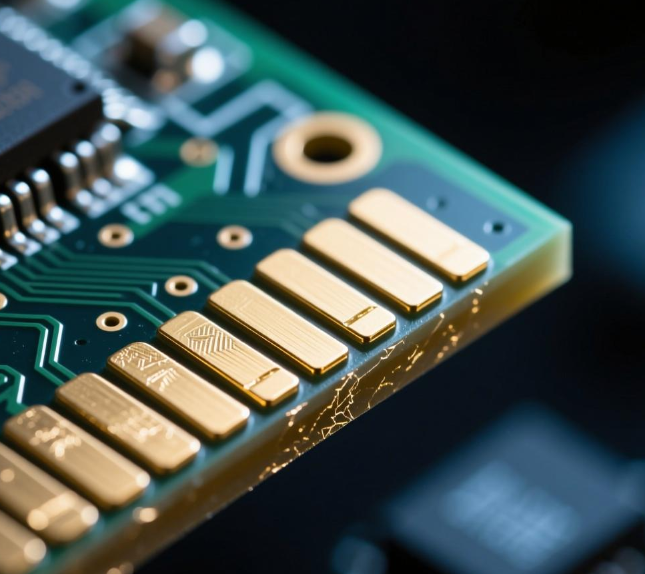

PCB金手指斜边（常见30°/45°/60°）是插拔导向的关键，加工精度不足（角度偏差±2°、长度偏差±0.2mm）会导致插拔困难——某消费电子厂商因金手指斜边角度偏差3°，导致10万片平板连接器无法插入，报废损失超800万元。金手指斜边需符合**IPC-2222第7.3条款**，角度公差±1°，长度公差±0.1mm。捷配拥有8台高精度斜边加工机，加工精度达±0.5°，适配合格率99%，本文拆解斜边加工设备参数、刀具选择及精度检测，助力加工工程师解决适配问题。
PCB 金手指斜边加工精度的核心影响因素有三，需符合GB/T 4677 第 7.2 条款（印制板斜边测试）：一是刀具参数，斜边刀需选用钨钢材质（硬度 HRC65），刃口角度与斜边角度一致（如 45° 斜边用 45° 刃口刀），刃口磨损量≤0.02mm，磨损超 0.05mm 会导致斜边毛边（＞0.1mm），捷配测试显示，新刀加工 1000 片后需更换；二是加工速度，进给速度需稳定在 50mm/s~80mm/s，速度过快（＞100mm/s）会导致角度偏差超 2°，过慢（＜30mm/s）会导致斜边起皱；三是 PCB 定位，采用 “真空吸附 + 销钉定位”，定位偏差≤0.05mm，定位不准会导致斜边长度偏差超 0.2mm。主流斜边类型中，消费电子（如平板连接器）常用 30° 斜边（导向性好），服务器 / 工业设备常用 45° 斜边（接触面积大），60° 斜边多用于小尺寸金手指（如智能手表连接器），三者加工参数需差异化调整。
- 刀具选择：按斜边角度选刀具 ——30° 斜边用钨钢刀（型号 JPE-BV-30），45° 用 JPE-BV-45，60° 用 JPE-BV-60，刀具刃口跳动量≤0.01mm（用动平衡仪 JPE-Bal-200 测试），每加工 800 片检查刃口磨损；
- 参数设定：根据 PCB 厚度调整 ——1.6mm 厚 PCB：进给速度 60mm/s，主轴转速 12000rpm，切削深度 0.3mm（单次加工，避免多次切削导致偏差）；2.0mm 厚 PCB：进给速度 50mm/s，转速 10000rpm，切削深度 0.4mm，参数需通过捷配 “试切验证”（首件加工后检测角度 / 长度）；
- 定位优化：采用 “双销钉 + 真空吸附”，销钉直径偏差≤0.01mm，吸附压力≥-0.08MPa，定位后 PCB 偏移量≤0.03mm（用影像测量仪 JPE-Vision-400 检测）；
- 毛边处理：加工后用尼龙刷（粒度 800#）轻刷斜边，去除毛边（≤0.05mm），避免刷过度导致角度偏差，刷后用显微镜检查；
- 批次校准：每加工 500 片，用角度规（JPE-Angle-100，精度 ±0.1°）检测斜边角度，偏差超 ±0.5° 时调整主轴角度。
- 角度检测：每批次抽检 30 片，用影像测量仪测量斜边角度，公差 ±1°，超差率≤1%；
- 长度检测：测量斜边起始端到末端的距离（如设计长度 5mm），公差 ±0.1mm，用卡尺（JPE-Cali-300，精度 ±0.01mm）测试；
- 适配测试：与客户插槽进行插拔适配，插拔力控制在 5N~15N（按IEC 60352-2 ），适配合格率需≥99%，不合格品分析定位 / 角度偏差原因。
某连接器厂商 PCB 金手指（45° 斜边，长度 6mm），初始加工出现两大问题：① 斜边角度偏差 2.5°（实测 47.5°），30% 产品无法插入插槽；② 长度偏差 0.3mm（实测 6.3mm），插拔力超 20N，适配合格率仅 65%。捷配团队介入后，制定整改方案：① 更换新钨钢刀（JPE-BV-45），刃口跳动量 0.008mm；② 调整参数：进给速度 55mm/s，转速 11000rpm，定位改为双销钉 + 真空吸附；③ 每加工 500 片校准角度。整改后，加工数据显示：斜边角度偏差控制在 ±0.8°，长度偏差 ±0.08mm；插拔力 8N~12N；适配合格率从 65% 升至 99.2%，超差率 0.8%；批量生产 10 万片，仅 800 片需返工，返工成本降低 85%，捷配成为该厂商量产加工核心合作伙伴。
PCB 金手指斜边加工精度需 “刀具 + 参数 + 定位” 协同管控，加工工程师需定期检查刀具磨损与设备校准，避免批量偏差。捷配可提供 “高精度斜边加工服务”：钨钢专用刀具、双定位系统、全项精度检测，支持 30°/45°/60° 斜边定制。
