PCB核心结构与工艺解析：从基础组件到关键技术

一、PCB 基础结构与核心功能组件

1. 基板与铜箔：PCB 的 “骨架” 与 “脉络”

2. 焊装与连接方式：元件固定与电路导通的关键

• 直接焊接：电子零件的接脚通过焊接固定在铜箔线路上。单面板中，零件集中在 “零件面”，线路位于 “焊接面”，需通过钻孔让接脚穿过基板实现焊接；双面板及多层板则通过导孔 / 过孔实现不同面线路的导通。
• 插座连接：对于需频繁拆装的零件（如部分核心芯片），可通过插座固定 —— 插座直接焊在 PCB 上，零件插入后通过固定结构锁紧，兼顾便利性与连接稳定性。
• 金手指（边接头）：用于两块 PCB 的相互连接，由裸露的铜垫组成（属于 PCB 布线的一部分）。连接时将一块 PCB 的金手指插入另一块的扩充槽，实现电路导通，广泛应用于各类接口卡、模组等场景。捷配在金手指加工中采用高硬度镀金工艺，提升耐磨性能与导电稳定性，适配高频插拔场景。

3. 阻焊漆与丝印层：防护与标识的双重保障

• 阻焊漆（Solder Mask）：多为绿色或棕色的绝缘防护层，覆盖在铜箔线路表面（焊盘区域除外），既能保护铜线免受氧化、磨损，又能防止焊接时焊锡误粘到非焊盘区域，避免短路。
• 丝印层（Overlay/Icon 面）：印刷在阻焊漆表面的文字、符号（多为白色），包括元件标号、标称值、外廓形状、厂家信息等，方便 PCB 的安装、调试与维修。捷配在丝印工艺中严格遵循 “不出歧义、见缝插针、美观大方” 原则，确保字符清晰不重叠、不遮挡元件或焊盘，提升生产与维修效率。

二、PCB 关键工艺层与核心组件详解

1. 层（Layer）：从单面层到多层板的结构升级

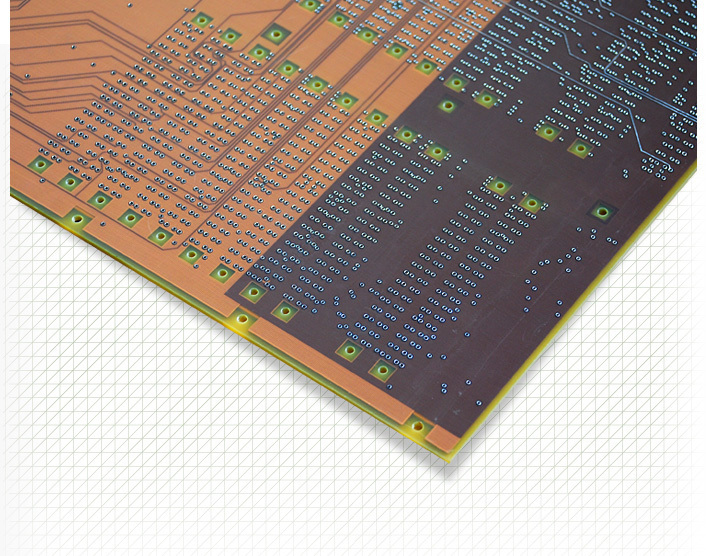

2. 过孔（Via）：层间导通的 “桥梁”

• 工艺原理：在各层线路交汇处钻孔，孔壁通过化学沉积镀上金属，上下表面做成圆形焊盘，实现层间铜箔的导通。
• 类型：包括穿通所有铜箔层的 “通孔式过孔”，以及仅连通中间几层的 “掩埋式过孔”。
• 设计原则：尽量减少过孔使用，确保过孔与周边实体的间隙；载流量越大，过孔尺寸需越大（如电源层与其他层连接的过孔）。

3. 敷铜层（Copper Pour）：屏蔽与加固的双重作用

• 信号屏蔽：减少高频干扰，提升电路稳定性；
• 结构加固：增强 PCB 的机械强度，防止变形；
• 散热优化：辅助大功率元件散热。

4. 核心组件设计要点

• 焊盘（Pad）：固定元件引脚的关键，需根据元件形状、大小、受力情况选择类型（圆、方、八角、泪滴状等）。孔的尺寸需比引脚直径大 0.2-0.4mm，避免引脚无法插入或接触不良。捷配针对发热、大电流元件采用定制化泪滴状焊盘，提升焊接可靠性与散热性能。
• SMD（表面焊装器件）：体积小巧，无引脚孔，需明确器件所在面，避免 “丢失引脚”；文字标注需随器件所在面放置。
• 填充区：分为网格状填充区（External Plane，抑制高频干扰，适用于大面积填充）与填充区（Fill，适用于小面积补强）。
• 各类膜（Mask）：包括助焊膜（涂于焊盘，提升可焊性）与阻焊膜（涂于非焊盘区域，防止粘锡），二者互补确保焊接质量。捷配通过精准的膜层涂覆工艺，控制助焊膜与阻焊膜的厚度均匀性，适配波峰焊、回流焊等不同焊接方式。
• 飞线：自动布线时的辅助工具，用于观察网络连线交叉状况（便于优化元件布局），或作为未布通网络的手工连通导线（批量生产时可视为 0 欧电阻设计）。

三、工艺优化建议与捷配解决方案

1. 针对多层板层压精度与过孔导通问题：捷配采用自主研发的协同制造平台与高精度设备（自动压合机、6 轴钻孔机），结合全流程 100% AOI 测试与 X-RAY 焊接检测，确保层间黏合强度与过孔导通率，避免虚焊、断路；
2. 针对信号干扰与散热问题：通过合理的敷铜设计（网格状填充、接地网络优化）、阻抗匹配测试（特性阻抗分析仪），以及高稳定性基材选型，抑制高频干扰，提升电路稳定性；
3. 针对研发与生产效率问题：捷配提供 1-6 层 PCB 免费打样服务，支持 24 小时加急出货，逾期自动退款且产品照常发货，帮助客户快速验证设计方案；同时通过在线投单 ERP 系统，实现计价、下单、进度查询全流程数字化，降低沟通成本。
