作为全球 PCB&PCBA 制造服务平台，捷配深耕电子制造领域多年，不仅具备全类型 PCB 的研发制造能力，更依托专业技术积累，为客户提供 PCB 抄板、反向解析及二次开发相关技术支持。本文将系统梳理 PCB 抄板的核心定义、技术流程与延伸价值，助力行业伙伴精准理解这一技术的应用逻辑与实践要点。

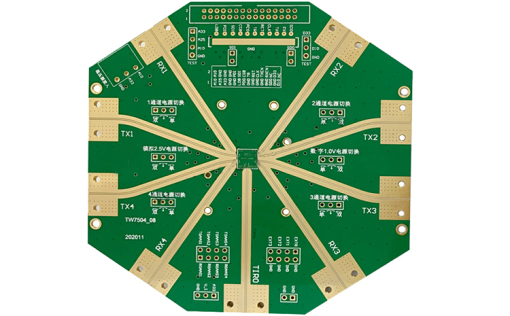

PCB 抄板（又称电路板反向研发、PCB 逆向设计），是在拥有电子产品实物及电路板实物的前提下，通过专业技术手段对电路板进行逆向解析，1:1 还原 PCB 文件、物料清单（BOM）、原理图等核心技术文件，以及 PCB 丝印生产文件的技术过程。
完成文件还原后，可依托这些技术资料开展 PCB 制板、元器件焊接、飞针测试、电路板调试等工作，最终实现原电路板样板的完整复制。但随着行业发展，PCB 抄板的价值已远超 “简单复制”：
- 二次开发赋能：通过解析既有产品的设计思路、结构特征与工艺技术，为新产品研发提供可行性分析与竞争性参考，助力企业快速跟进技术趋势、优化产品方案。
- 产品升级迭代：基于提取的技术文件进行局部修改、功能优化或新增，可实现产品的快速升级，帮助企业在保留核心优势的同时，打造具备自主知识产权的创新产品，抢占市场先机。
PCB 抄板是一项对精准度和耐心要求极高的技术工作，核心流程围绕 “文件还原 - 制板验证” 展开，具体步骤如下：
拿到目标 PCB 后，首先完整记录所有元器件的型号、参数及安装位置，重点标注二极管、三极管的极性、IC 芯片的缺口方向等关键信息。建议通过拍照留存元器件布局细节，避免后续装配遗漏。
拆除板上所有元器件，清理 PAD 孔内残留焊锡，并用酒精将 PCB 板彻底清洗干净。对于多层板，需做好层数标记，为后续分层解析做准备。
将清洁后的空板放入扫描仪，调高扫描像素以保证图像清晰度，按 “顶层 - 底层 - 内层（多层板）” 的顺序分别扫描。扫描时需确保 PCB 横平竖直，避免图像畸变。
- 用专业图像软件调整扫描图的对比度与明暗度，使铜膜区域与非铜膜区域对比强烈，再转为黑白色，修补图像中的模糊或残缺部分，最终保存为黑白 BMP 格式文件。
将 BMP 格式图像导入专业抄板软件，转化为 PCB 设计文件格式。按扫描图层依次绘制线路、放置焊盘与过孔，多层板需逐层解析并确保各层 PAD 与 VIA 位置精准重合，避免出现对位偏差。
将所有图层的设计文件整合为完整 PCB 文件，用激光打印机按 1:1 比例将各层线路打印到透明胶片上，覆盖在原 PCB 板上进行比对校验，确认线路、焊盘、过孔等关键位置无偏差。
将验证无误的 PCB 文件交付制板，按 BOM 清单采购元器件并完成焊接，随后通过飞针测试、功能调试等环节，验证抄板后的电路板在电气性能、功能表现上与原板一致，确保技术还原的准确性。
双面板抄板核心在于保证顶层与底层线路的导通一致性，关键步骤如下：
- 分别扫描顶层与底层线路，生成两张独立 BMP 图像；
- 用专业抄板软件依次描画顶层、底层线路，保留多层过孔标识；
- 关闭顶层线路与丝印显示，仅保留过孔，以过孔为定位基准描画底层线路；
- 整合两层设计文件，导出完整 PCB 文件，经胶片比对无误后即可制板。
多层板抄板的核心难点在于内层线路的精准解析，需通过 “分层打磨 - 逐层扫描” 的方式实现：
- 先完成顶层与底层线路的扫描解析，再用砂纸均匀打磨 PCB 表面，磨去表层铜膜与绿油，暴露内层线路；
- 对暴露的内层线路重复 “扫描 - 图像处理 - 软件描画” 步骤，按层数依次命名文件；
- 以过孔为统一基准，将所有图层整合，确保各层线路对位精准，避免层间信号干扰；
- 多层板抄板需重点关注导通孔与不导通孔的区分，全程严格把控打磨力度，防止过度打磨导致线路损坏。
芯片解密是 PCB 抄板的关键环节之一，需针对板上加密芯片，通过专业技术手段破解其程序代码，确保抄板后的电路板功能与原板完全一致。目前可支持主流系列单片机及各类 IC 芯片的解密服务，为完整复制电路功能提供核心保障。
原理图反推是根据 PCB 实物或 PCB 文件，反向推导产品电路原理的技术过程，其核心价值在于为产品调试、维修、改进提供核心依据。与正向设计 “先有原理图再做 PCB” 的逻辑相反，原理图反推需精准梳理元器件间的电气连接关系，确保电路逻辑的完整性与准确性。
BOM 清单是元器件采购、样板焊接与批量生产的核心依据，制作过程需精准记录产品所需的所有元器件、模块及特殊材料的型号、参数、规格。捷配在 BOM 制作环节执行严格的参数校验流程，确保元器件选型准确，避免因参数偏差影响产品研发进度。
PCB 改板是 PCB 抄板的延伸服务，指基于还原的 PCB 文件，根据客户需求调整线路布局、优化结构设计，或新增 / 修改产品功能，快速实现产品的更新升级。改板过程中需兼顾电气性能、机械强度与生产可行性，确保优化后的产品既满足个性化需求，又符合制造标准。
PCB 抄板过程中易面临多层板对位不准、线路描画偏差、信号完整性受影响、性能验证不充分等问题。针对这些痛点，捷配依托自身技术优势提供全方位支持：
- 精准解析保障：采用高精度扫描设备与专业抄板软件，结合多年积累的逆向解析经验，有效解决多层板分层偏差、细线路描画模糊等问题，确保文件还原精度；
- 生产制造支撑：依托 4 大自营生产基地的高精度设备（如维嘉 6 轴钻孔机、芯碁 LDI 曝光机），实现抄板后 PCB 的精准制板，同时通过全流程 100% AOI 测试，保障线路导通性与结构可靠性；
- 测试验证赋能：提供飞针测试、功能调试等一站式服务，借助完备的检测设备（如众博信 V8 高速飞针测试机、特性阻抗分析仪），验证抄板产品与原板的性能一致性；
- 灵活服务适配：支持抄板后的二次开发与改板需求，结合免费打样（支持 1-6 层 PCB）、逾期退款等服务，助力客户快速验证设计方案，降低研发风险。
PCB 抄板并非简单的 “产品仿制”，其核心价值在于通过逆向解析实现技术沉淀，为企业的新产品研发、既有产品升级提供高效路径。在合规前提下，抄板技术能够帮助企业打破技术壁垒、缩短研发周期、降低创新成本，尤其适用于成熟产品的优化迭代与特殊场景的定制开发。
