消费电子 PCB 虚焊缺陷排查（IMC 层与回流焊优化）
来源：捷配
时间: 2025/11/18 09:47:14
阅读: 27
1. 引言?
消费电子 PCBA（如 TWS 耳机、智能手表）因元件微型化（0201 封装占比超 60%），虚焊成为最频发的焊接缺陷 —— 某 TWS 耳机厂商 SMT 产线曾因虚焊导致成品不良率达 28%，日均返工成本超 12 万元。虚焊本质是 “焊点金属间化合物层（IMC 层）未形成有效连接”，需符合IPC-A-610G Class 2 标准（IMC 层厚度 0.5μm~2.0μm，无焊料未润湿区域）。捷配 SMT 工艺团队累计排查 300 + 消费电子 PCB 虚焊案例，形成标准化排查流程，本文拆解虚焊核心原因、检测方法及工艺整改方案，助力 SMT 产线降低返工率。
?
2. 核心技术解析?
消费电子 PCB 虚焊的根源可归结为三大技术问题，需结合IPC-J-STD-001（焊接材料与工艺标准）第 6.2 条款分析：?
一是 IMC 层异常，IMC 层是焊料与 PCB 焊盘的连接核心（由 Sn 与 Cu 反应生成 Cu?Sn?、Cu?Sn），厚度＜0.5μm 时连接强度不足（拉拔力＜5N），厚度＞2.0μm 时易脆化（弯折测试 3 次断裂）—— 捷配实验室用扫描电镜（SEM）观察，虚焊焊点 IMC 层厚度多在 0.2μm~0.4μm；二是回流焊参数偏差，SnAg3.0Cu0.5 焊料（消费电子主流）需 “峰值温度 245℃±5℃、保温时间 60s±10s”，若峰值温度＜235℃，焊料未完全熔融（熔融率＜90%），若保温时间＜40s，IMC 层生成不充分；三是焊盘 / 元件引脚污染，焊盘氧化（氧化层厚度＞0.1μm）或助焊剂残留（残留量＞5mg/in²）会阻碍焊料润湿，按IPC-TM-650 2.6.1 标准，焊盘表面张力需≥38mN/m 才能确保焊料润湿。?
主流检测工具中，X-Ray 检测（分辨率≥1μm）可识别焊点内部空洞与未熔焊料，SEM（放大倍数≥5000 倍）可精准测量 IMC 层厚度，两者均为捷配 SMT 实验室标配设备。?
3. 实操方案?
3.1 虚焊四步排查法（操作要点 + 数据标准 + 工具 / 材料）?

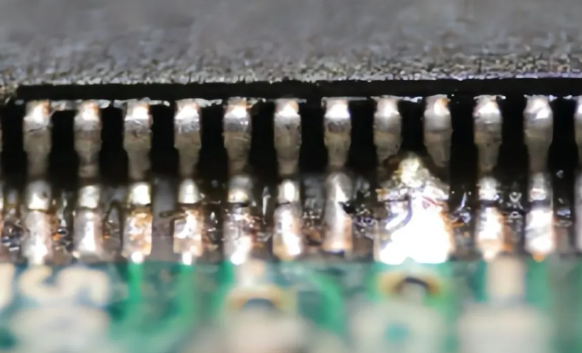

- 外观初检：用光学显微镜（JPE-Micro-800，放大 200 倍）观察焊点，重点看 “焊料是否包裹元件引脚（润湿角≤30°）、有无针状气孔（直径≤0.1mm）”，初步筛选可疑焊点（占比≤10%），符合IPC-A-610G Class 2 外观要求；?
- X-Ray 检测：对可疑焊点用 X-Ray（JPE-XR-800，分辨率 1μm）扫描，检测焊料熔融率（≥95%）与空洞率（≤5%），空洞率超 5% 或熔融率＜90% 的焊点判定为虚焊嫌疑；?
- IMC 层检测：取样送 SEM 实验室（JPE-SEM-5000），测量 IMC 层厚度（0.5μm~2.0μm 为合格），同时分析成分（Cu?Sn?占比≥70%），厚度＜0.5μm 直接判定虚焊；?
- 工艺溯源：若 IMC 层异常，检查回流焊曲线（用炉温测试仪 JPE-Temp-300 采集），确认峰值温度（245℃±5℃）与保温时间（60s±10s）；若焊料润湿差，用表面张力仪（JPE-Tens-200）测试焊盘表面张力（≥38mN/m），氧化超标则增加焊盘等离子清洗（功率 300W，时间 40s）。?
3.2 工艺整改措施（操作要点 + 数据标准 + 工具 / 材料）?
- 回流焊参数优化：SnAg3.0Cu0.5 焊料采用 “升温段（1.5℃/s）→恒温段（150℃~180℃，90s）→回流段（245℃，60s）→降温段（1.0℃/s）” 曲线，每班次用炉温测试仪校准，参数偏差≤±2℃；?
- 焊料与助焊剂匹配：选用Kester 951 助焊剂（活性等级 ROL0，残留量≤3mg/in²）搭配 SnAg3.0Cu0.5 焊锡膏（粒径 25μm~45μm，适合 0201 封装），焊锡膏存储温度 5℃±2℃，回温时间≥4h；?
- 贴装压力控制：0201 元件贴装压力设为 30g±5g，0402 元件设为 50g±10g，用压力测试仪（JPE-Press-200）每 2h 校准，压力偏差≤±10%，避免压力过小导致焊料未充分接触。?
?
消费电子 PCB 虚焊排查需以 “IMC 层检测为核心、工艺溯源为手段”，重点控制回流焊参数、焊料润湿条件与贴装压力。捷配可提供 “虚焊排查全服务”：X-Ray/SEM 检测（24h 出报告）、回流焊曲线优化（搭配专属工艺软件 JPE-SMT-6.0）、焊料 / 助焊剂选型指导（与 Kester、阿尔法建立合作），确保返工率可控。
