1. 引言

 汽车电子PCB（如车载MCU、BMS电池管理系统）需满足-40℃~125℃高低温循环（AEC-Q200标准1000次循环），焊点空洞是导致长期可靠性失效的核心隐患——某车企BMS PCB因焊点空洞率超15%，在高低温循环500次后出现30%的断电故障，召回成本超8000万元。汽车电子焊点空洞需符合**AEC-Q200 Clause 4.6** 与**IPC-A-610G Class 3标准**：单个空洞面积≤15%焊点面积，总空洞率≤5%。捷配汽车电子SMT团队累计完成50+车型PCB空洞排查，均通过AEC-Q200认证，本文拆解空洞生成原理、合规检测方法及量产管控方案，助力车企满足可靠性要求。

2. 核心技术解析

3. 实操方案

3.1 空洞合规排查三步法（操作要点 + 数据标准 + 工具 / 材料）

1. 焊料预处理检测：每批次 SnAg3.8Cu0.7 焊锡膏送捷配实验室，按IPC-TM-650 2.3.41 标准测试挥发物含量（≤1.5%），同时检测焊粉粒径（20μm~38μm，适合厚铜焊盘），挥发物超标的焊料禁止使用；
2. X-Ray 全检规划：车载 MCU PCB（BGA 封装）需 100% X-Ray 检测，设置参数 “管电压 90kV、管电流 100μA、放大倍数 500 倍”，用 JPE-XR-1000 自动分析：单个空洞面积≤15% 焊点面积，总空洞率≤5%，超标的标记为 “待整改”；
3. 工艺溯源分析：对空洞超标焊点，用炉温测试仪（JPE-Temp-500）采集回流焊曲线，重点查 “升温速率（≤1.0℃/s）、恒温段时间（150℃~180℃，120s±20s）”，同时检查焊盘排气孔（直径 0.2mm~0.3mm，无堵塞），堵塞则用等离子清洗（功率 400W，时间 60s）疏通。

3.2 量产合规管控（操作要点 + 数据标准 + 工具 / 材料）

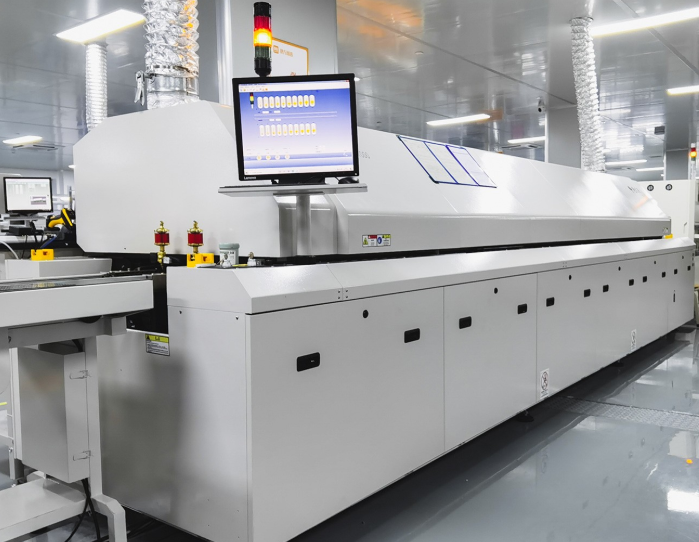

1. 回流焊曲线定制：针对汽车厚铜 PCB，采用 “慢速升温（0.8℃/s）→恒温段（160℃，120s）→回流段（250℃，80s）→慢速降温（0.5℃/s）” 曲线，每 4h 用炉温测试仪校准，升温速率偏差≤±0.1℃/s；
2. 焊盘设计规范：功率器件焊盘（如 TO-252 封装）必须开设排气孔，孔直径 = 焊盘宽度的 1/3（如焊盘宽度 0.6mm，孔直径 0.2mm），排气孔间距 = 焊盘长度的 1/2，捷配 DFM 预审系统（JPE-DFM-Auto 7.0）可自动检查排气孔设计合规性；
3. 抽检与追溯：每批次量产 PCB 按 AQL 1.0 标准抽检（如批量 10 万片，抽检 200 片），空洞率超 5% 则全检，同时记录 “焊料批次、回流焊参数、检测人员”，形成可追溯的质量报告（符合 IATF 16949 要求）。
