SMT 量产 PCB 虚焊缺陷排查指南
来源：捷配
时间: 2025/11/18 10:01:51
阅读: 58
1. 引言
SMT 量产中，虚焊是导致 PCB 功能失效的首要缺陷 —— 某消费电子厂商曾因虚焊，导致 10 万片智能音箱 PCB 返修率达 8%，直接损失超 300 万元。虚焊本质是 “焊点金属间化合物（IMC）层结合不良”，需符合IPC-A-610G Class 2 标准（IMC 层厚度 0.5~2μm，焊点润湿面积≥90%）。捷配 SMT 产线累计处理 1200 万 + 片 PCB 焊装，虚焊返工率稳定在 0.3% 以下，本文拆解虚焊缺陷的根源分析、多维度排查方法及量产管控方案，助力企业解决批量虚焊问题。
2. 核心技术解析
SMT 量产 PCB 虚焊的核心根源集中在三大环节，需结合IPC-J-STD-001（焊接材料与工艺标准）第 6 章分析：
一是 IMC 层异常，正常焊点 IMC 层（铜锡合金）厚度需 0.5~2μm，若厚度＜0.5μm（焊料与铜箔结合不充分）或＞2μm（IMC 层脆化），均会导致虚焊 —— 捷配实验室测试显示，IMC 层＜0.4μm 时，焊点拉力值下降 40%；二是焊料润湿不良，焊料需在 PCB 焊盘表面均匀铺展，润湿角需≤30°（按IPC-TM-650 2.4.22 标准），若焊盘氧化（氧化层厚度＞5nm）或助焊剂活性不足，润湿角会增至 60° 以上，形成 “缩锡” 虚焊；三是回流焊参数偏差，SnAg3.0Cu0.5 焊料（熔点 217℃）需满足 “峰值温度 245±5℃、保温时间 60±10s”，若峰值温度＜235℃，焊料未完全熔融，易形成 “冷焊型虚焊”。
主流排查工具中，X-Ray 检测设备（捷配 JPE-XR-800）可识别焊点内部空洞（空洞率≤5% 为合格），金相显微镜（JPE-Micro-500）可观测 IMC 层厚度，拉力测试仪（JPE-Pull-300）可验证焊点强度（≥5N 为合格），三者结合可实现虚焊全维度排查。

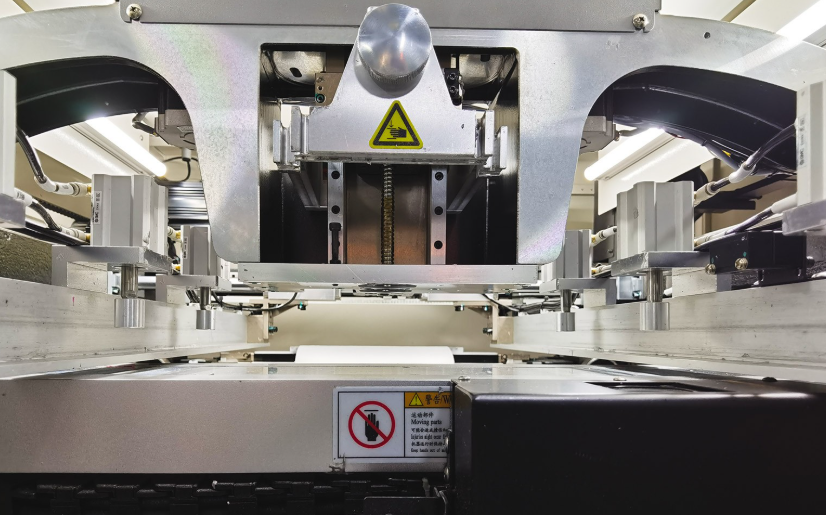

3. 实操方案
3.1 虚焊排查四步法（操作要点 + 数据标准 + 工具 / 材料）
- 外观初筛：用 20 倍光学显微镜（JPE-Opto-200）检查焊点 —— 合格焊点呈 “半月形”，无缩锡、偏位；若出现 “针状焊点”“焊料未覆盖焊盘”，标记为虚焊嫌疑件，初筛覆盖率 100%；
- X-Ray 检测：对嫌疑件进行 X-Ray 检测，重点看焊点内部空洞（空洞率≤5%，符合 IPC-A-610G Class 2），若空洞率＞8%，需追溯助焊剂挥发参数（回流焊预热区温度 150±10℃，时间 80±10s）；
- 金相分析：取样制作金相切片（按 IPC-TM-650 2.6.2 标准），用金相显微镜观测 IMC 层厚度 —— 需在 0.5~2μm，若＜0.5μm，需检查焊盘表面处理（如 OSP 膜厚是否超 500nm）；
- 拉力验证：对合格焊点进行拉力测试，SnAg3.0Cu0.5 焊点拉力需≥5N，若拉力＜4N，需调整回流焊峰值温度（提升至 245℃），测试工具选用捷配 JPE-Pull-300。
3.2 量产管控措施（操作要点 + 数据标准 + 工具 / 材料）
- 焊盘预处理：PCB 焊盘需无氧化（氧化层厚度＜5nm，用椭圆偏振仪 JPE-EP-100 测试），OSP 表面处理的焊盘需在开封后 24h 内焊接，避免氧化；
- 助焊剂选型：SMT 量产优先用Kester 951 助焊剂（活性等级 ROL0，固含量 1.8%），每批次检测助焊剂活性（按 IPC-TM-650 2.6.3 标准），活性不足立即更换；
- 回流焊监控：用炉温跟踪仪（JPE-Track-500）每 2h 记录一次温度曲线，确保峰值温度 245±5℃、保温时间 60±10s，参数偏差超 ±3℃立即停机调整。
SMT 量产 PCB 虚焊排查需以 “IMC 层 - 焊料润湿 - 回流焊参数” 为核心，通过 “外观 - X-Ray - 金相 - 拉力” 多维度验证，形成闭环管控。捷配可提供 “虚焊专项解决方案”：焊盘预处理等离子设备、回流焊参数优化服务、焊点检测实验室支持，确保返工率可控。
