1. 引言

医疗设备PCB（如呼吸机控制板、心电监护仪PCB）钻孔缺陷（如断针残留、孔径偏差、孔壁裂纹）直接影响设备安全性——某医疗厂商曾因钻孔断针残留未检出，导致呼吸机短路故障，引发医疗事故，召回成本超2000万元。医疗PCB钻孔检测需符合**IEC 60601-1（医疗电气设备安全标准）第9.2条款**：缺陷漏检率≤0.5%，关键孔（如电源孔）100%全检，孔径公差±0.01mm。捷配深耕医疗PCB检测5年，累计完成800万+片医疗PCB钻孔检测，漏检率稳定在0.1%以下，本文拆解医疗PCB钻孔全检流程、设备选型、缺陷追溯方案，助力医疗企业保障产品安全。

2. 核心技术解析

3. 实操方案

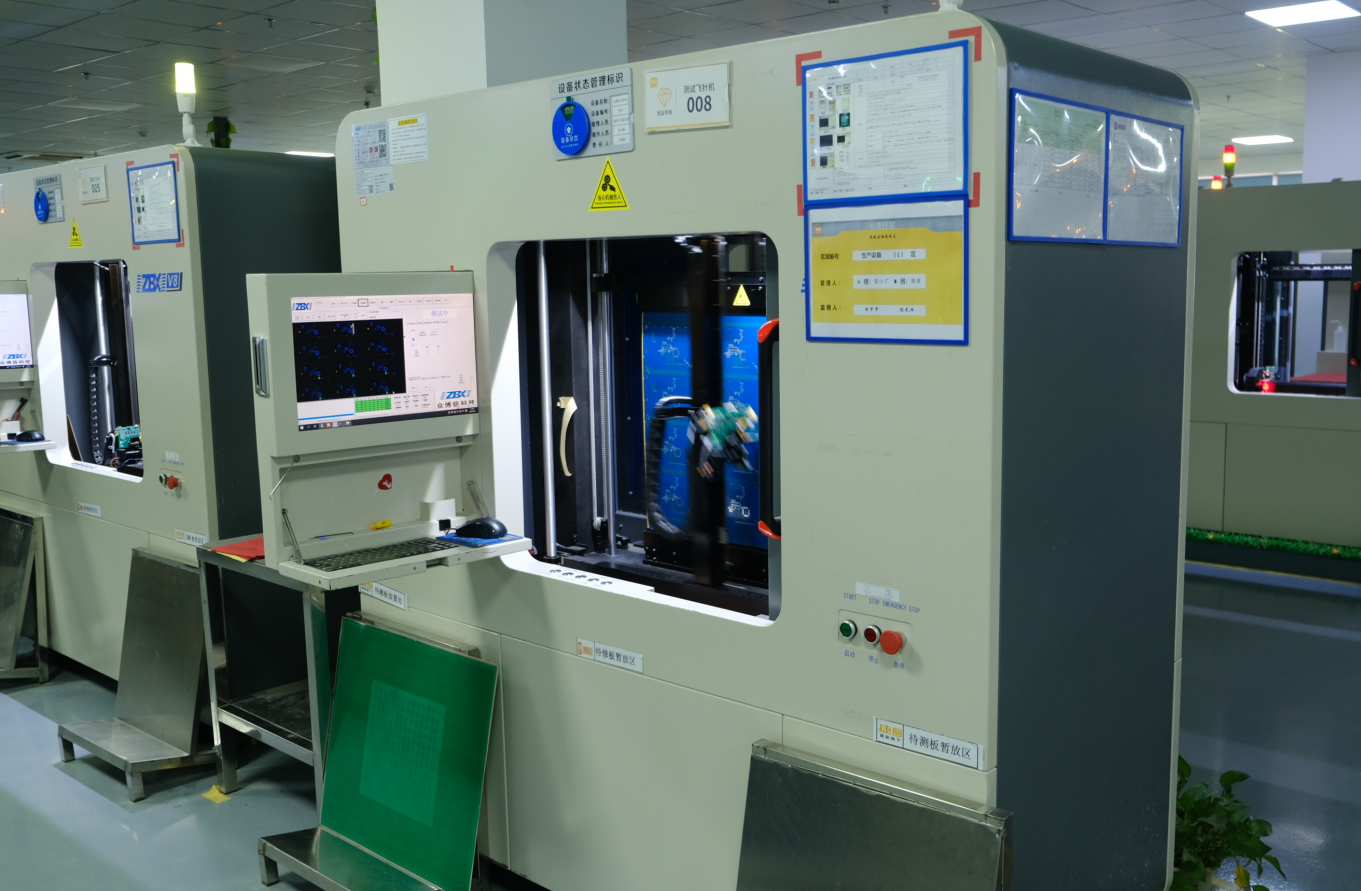

3.1 医疗 PCB 钻孔全检流程（操作要点 + 数据标准 + 工具 / 材料）

1. 预检测（外观与尺寸）：① 外观检查：用 CCD 视觉系统（JPE-CCD-800，分辨率 2000 万像素）检查 PCB 表面，无划伤（深度≤0.01mm）、污渍；② 尺寸定位：用三坐标测量仪（JPE-CMM-1000，精度 ±0.002mm）确定 PCB 基准，确保检测定位偏差≤±0.003mm；③ 孔径初检：对所有孔进行影像检测，孔径公差 ±0.01mm（关键孔 ±0.008mm），不合格孔标记位置，合格率≥99.5%。
2. 深度与内部缺陷检测：① 盲孔深度检测：用激光测距仪（JPE-Laser-500，精度 ±0.001mm）测试盲孔深度，公差 ±0.01mm，每孔必测；② X-Ray 内部检测：用 JPE-XR-900 X-Ray 检测仪（分辨率 3μm）检查断针残留（≥0.05mm 残留可识别）、孔壁裂纹（长度≥0.1mm 可识别），100% 覆盖所有孔，无内部缺陷；③ 分层检测：用超声波检测仪（JPE-Ultrasonic-800）扫描，分层面积≤3%，关键区域（电源孔周围）分层面积≤1%。
3. 导通与可靠性检测：① 导通测试：对所有钻孔（含盲埋孔）进行微电阻测试（JPE-MicroRes-500，精度 ±1mΩ），导通电阻≤50mΩ，无开路；② 耐温测试：抽检 10% PCB 进行高温存储（125℃，1000h），冷却后复测孔径与导通电阻，变化率≤5%；③ 记录与归档：检测数据自动上传至捷配 “医疗 PCB 追溯平台”，生成唯一追溯码（含每孔检测结果），可在线查询 3 年。

3.2 缺陷处理与预防（操作要点 + 数据标准 + 工具 / 材料）

1. 缺陷分级处理：① 轻微缺陷（孔径偏差 0.01~0.015mm）：标记后隔离，经客户确认后可特采（比例≤0.5%）；② 严重缺陷（断针残留、孔壁裂纹）：立即报废，销毁记录需签字确认；③ 批量缺陷（不良率＞1%）：停机排查钻针、钻机参数，整改后小批量试产（50 片），合格后方可量产。
2. 预防措施：① 钻针预检测：每批次钻针测试刃口与直径，不合格钻针禁止使用；② 钻机定期校准：每月校准 CNC 钻机定位精度（≤±0.003mm）、主轴偏摆（≤0.005mm）；③ 检测设备校准：每季度校准影像仪、X-Ray（由第三方机构出具校准报告），确保精度符合医疗标准。
