消费电子PCB微孔穿孔精度控制指南
来源：捷配
时间: 2025/11/20 08:57:05
阅读: 24
1. 引言
随着消费电子向 “微型化、高密度” 升级，0.1mm 以下微孔（按 IPC-6012F 定义，孔径≤0.15mm 为微孔）在微型传感器、TWS 耳机 PCB 中的应用占比超 60%，但微孔穿孔精度问题始终制约良率 —— 某头部手机厂商曾因 0.08mm 微孔孔径偏差超 ±0.02mm，导致传感器焊接不良率达 12%，直接损失超 800 万元。消费电子微孔 PCB 需满足IPC-A-600G Class 2 标准，孔径偏差≤±0.015mm，毛刺高度≤0.01mm。捷配深耕微孔 PCB 加工 8 年，配备 200 + 台日立 GXH-300 高精度钻孔机，累计交付 1200 万 + 片消费电子微孔 PCB，本文拆解微孔穿孔精度控制的核心技术、参数优化及量产管控方案，助力企业解决孔径超差难题。

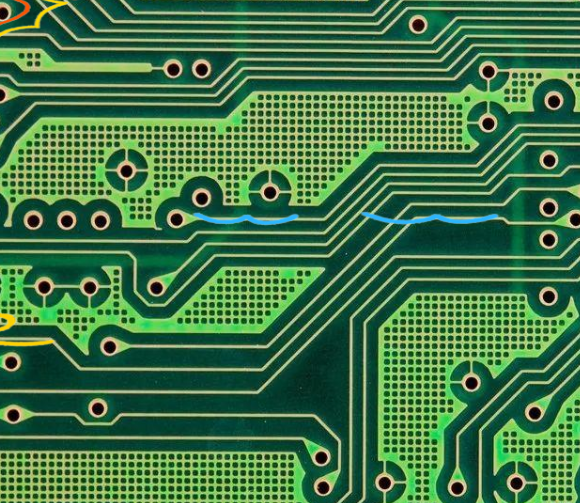

2. 核心技术解析
消费电子 PCB 微孔穿孔（0.1mm 以下）的精度核心取决于三大要素，且需符合IPC-TM-650 2.4.13（微孔测试标准） 要求：
一是钻头选型，0.08mm~0.1mm 微孔需选用金刚石涂层钨钢钻头（直径公差 ±0.003mm），普通钨钢钻头在钻孔 5000 孔后磨损量超 0.005mm，导致孔径偏差剧增；二是钻孔参数，主轴转速、进给速度需与基材特性匹配 —— 捷配测试显示，主轴转速低于 120krpm 时，微孔毛刺率达 8%；进给速度超 0.1mm/rev 时，孔径偏差超 ±0.018mm；三是基材稳定性，消费电子微孔 PCB 多选用生益 S1130 基材（介电常数 4.3±0.2，厚度 0.4mm~0.8mm），基材平整度需≤0.05mm/m，否则会导致钻孔受力不均，孔径偏差增加 30%，符合GB/T 4677 第 3.1 条款。
此外，微孔穿孔的孔位精度也至关重要，消费电子 PCB 微孔孔位偏差需≤±0.02mm（按 IPC-6012F 第 4.3 条款），否则会影响后续 SMT 贴装精度，导致元件偏位率上升 15%。
3. 实操方案
3.1 微孔精度控制四步法（操作要点 + 数据标准 + 工具 / 材料）
- 钻头选型与管理：0.08mm 微孔选用日立 HCD-080 金刚石涂层钻头（直径 0.08mm±0.003mm，有效刃长 0.8mm），每钻孔 3000 孔强制更换，用工具显微镜（JPE-Micro-800，精度 ±0.001mm）检测钻头磨损量，磨损超 0.003mm 立即报废；
- 钻孔参数优化：采用捷配定制钻孔参数 —— 主轴转速 140krpm±5krpm，进给速度 0.08mm/rev±0.01mm/rev，钻孔压力 0.2MPa±0.02MPa，针对生益 S1130 基材，通过日立 GXH-300 钻孔机的 “微孔专用模式” 锁定参数，避免人为调整偏差；
- 基材预处理：钻孔前对 PCB 进行预压（压力 5kg/cm²，温度 60℃，时间 30min），消除基材内应力，用激光平整度测试仪（JPE-Laser-600）检测基材平整度，确保≤0.05mm/m；
- 钻孔后处理：采用 “高压水洗 + 等离子去毛刺”，高压水洗压力 10MPa（水流直径 0.1mm），等离子去毛刺功率 300W，时间 40s，确保毛刺高度≤0.01mm（按 IPC-A-600G 标准），用体视显微镜（JPE-Stereo-500）100% 抽检。
3.2 量产管控措施（操作要点 + 数据标准 + 工具 / 材料）
- 首件检测：每批次首件钻孔后，用影像测量仪（JPE-Image-900，精度 ±0.001mm）检测 100 个微孔 —— 孔径偏差≤±0.01mm，孔位偏差≤±0.02mm，不合格则重新调整参数；
- 过程监控：每生产 500 片 PCB，抽检 20 片进行孔径与孔位检测，孔径超差率≤0.5%，孔位超差率≤0.3%，用 SPC 统计软件（JPE-SPC-3.0）监控数据趋势，提前预判异常；
- 设备维护：日立 GXH-300 钻孔机每日保养 —— 清洁主轴（去除粉尘）、校准导轨精度（偏差≤0.002mm）、检查钻头夹头同心度（≤0.003mm），捷配设备团队提供每周一次的精准校准服务。
消费电子 PCB 0.1mm 以下微孔穿孔精度控制，核心在于 “钻头选型 + 参数优化 + 过程监控”，关键是避免钻头磨损与基材应力导致的偏差。捷配可提供 “微孔 PCB 专属服务”：高精度钻孔设备（日立 GXH-300）、DFM 预审系统（提前优化孔位布局）、全尺寸检测实验室，确保孔径与孔位精度达标。
