1. 引言

高频手术器械、超声诊断设备等医疗PCB需在无菌环境下长期运行，且禁止风扇散热（避免气流带菌），热积累导致的精度漂移成为核心风险——某高频手术器械厂商数据显示，PCB发热使输出功率偏差超±5%，导致手术效果不佳；超声诊断设备PCB高温运行时，图像分辨率下降20%，不符合**IEC 60601-1（医疗电气设备安全）第4.7条款**（温度限值要求）。医疗设备PCB热管理需满足“无风扇、低噪音、无菌兼容”三大要求，核心区域温度≤70℃（接触式），非接触式≤80℃，符合**IEC 60601-2-2（高频手术器械专项标准）** 。捷配深耕医疗PCB领域7年，累计交付50万+片合规医疗PCB，无风扇散热方案成熟，本文拆解合规导热设计、医用级材料选型及验证方法，助力医疗设备企业解决发热与精度矛盾。

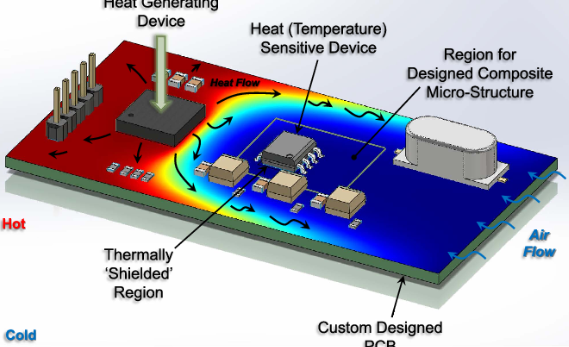

2. 核心技术解析

3. 实操方案

3.1 无风扇热管理合规三步法

1. 材料选型：基材选用生益 S1130 医疗级（提供 ISO 10993-5 生物相容性报告），导热膏选用汉高 MED-6600（Class 6 无菌等级），导热衬垫选用3M 9795 医用级（热导率 1.5W/(m?K)，厚度 0.4mm），所有材料需通过捷配 “医疗级合规验证”；
2. 叠层与铜层设计：4 层医疗 PCB 叠层为 “信号层 - 接地层（2oz）- 电源层（2oz）- 信号层”，层间半固化片选用生益 SY-8002（热导率 0.7W/(m?K)），层间厚度 0.15mm；功率区域铜厚增至 3oz（105μm），铺铜覆盖率≥90%，参考IPC-2221 医疗级第 7.5 条款；
3. 散热结构装配：PCB 背面粘贴 3M 9795 导热衬垫，与设备钝化处理金属导热板贴合（贴合压力 0.2MPa），导热板与设备外壳之间预留 5mm 散热间隙（自然对流），导热路径热阻用热阻测试仪（JPE-Thermal-R-300）测试，需≤0.8℃?cm²/W。

3.2 合规验证与量产管控

1. 温度测试：按IEC 60601-1 第 4.7.3 条款，接触式温度≤70℃，非接触式≤80℃，用热电偶温度计（JPE-TC-400）测试核心元件，连续运行 24h 温度稳定；
2. 生物相容性验证：每批次材料送第三方检测，符合 ISO 10993-5（细胞毒性≤1 级）、ISO 10993-10（皮肤刺激性≤1 级）；
3. 热循环测试：-40℃~85℃循环 1000 次（按 AEC-Q200 医疗延伸标准），测试后 PCB 无分层、焊点无开裂，精度偏差≤±1%。
