射频 PCB 信号完整性优化：串扰抑制与延迟控制全流程

一、引言

二、射频 PCB 信号完整性的关键原理与标准

2.1 核心技术标准与性能指标

• 串扰：近端串扰（NEXT）≤-30dB，远端串扰（FEXT）≤-35dB（频率≥1GHz）；
• 信号延迟：单端信号延迟≤1ns/in@10GHz，差分信号延迟差≤0.5ns；
• 反射损耗：≥18dB@10GHz，驻波比（VSWR）≤1.5；

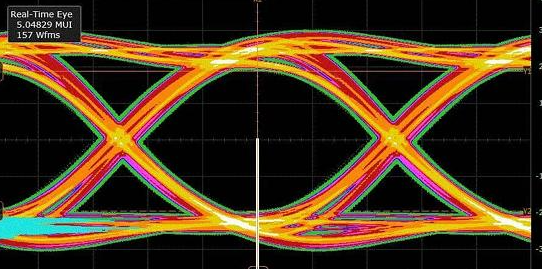

• 眼图质量：眼高≥0.8V，眼宽≥0.5UI，抖动≤0.1UI。

2.2 信号完整性问题的核心根源

1. 串扰：射频信号线间距过近，形成寄生电容（＞0.1pF）与寄生电感（＞0.1nH），高频信号（≥1GHz）串扰尤为严重；
2. 信号延迟：线路长度差异、介质层厚度不均、介电常数波动，导致信号传输速度不一致；
3. 反射：阻抗不连续（如线宽突变、过孔、拐角），导致信号部分反射，驻波比异常；
4. 衰减：材料损耗、趋肤效应、辐射损耗，导致信号幅度降低。

2.3 捷配信号完整性优化的核心技术支撑

三、射频 PCB 信号完整性全流程优化

3.1 串扰抑制：布局与布线优化

1. 布局隔离：
   • 操作要点：射频信号线与其他线路间距≥3 倍线宽（如线宽 0.2mm，间距≥0.6mm），敏感信号（如时钟信号）与射频信号间距≥5mm；
   • 分区布局：数字电路、模拟电路、射频电路分开布局，射频电路单独划分区域，避免跨区域布线；
2. 布线设计：
   • 差分对布线：射频差分信号（如 USB 3.0、HDMI）采用紧密耦合差分对，线间距 0.1-0.2mm，长度差≤3mm，减少串扰；
   • 地线隔离：在射频信号线两侧设计接地保护线，接地保护线两端接地，形成屏蔽通道，串扰可降低 10-15dB；
   • 避免平行布线：射频信号线与其他线路平行长度≤5mm，超过部分采用正交布线，减少耦合；
3. 仿真验证：
   • 采用 HyperLynx 进行串扰仿真，模拟最坏情况下的串扰强度，确保≤-30dB；
   • 捷配免费 DFM 检测工具可自动识别布线间距不足问题，提供调整建议。

3.2 延迟控制：线路与材料优化

1. 线路长度控制：
   • 操作要点：同组信号线路长度差≤3mm，高频信号（≥10GHz）长度差≤1mm，避免延迟差过大；
   • 蛇形布线：需调整长度时采用蛇形布线，蛇形间距≥3 倍线宽，弯曲角度 45°，避免信号反射；
2. 材料与叠层优化：
   • 材料选择：选用介电常数稳定的板材（如罗杰斯 RO4350B，εr=3.48±0.05），减少介电常数波动导致的延迟偏差；
   • 叠层设计：射频信号线路布置在表层或靠近接地层的信号层，介质层厚度均匀（偏差≤±0.003mm），确保传输速度一致；
3. 延迟计算：
   • 单端信号延迟公式：t=Len×√εr /c（Len 为线路长度，c 为光速 3×10^8m/s）；
   • 实操参数：罗杰斯 RO4350B 板材，100mm 长线路延迟≈1.16ns，FR-4 板材延迟≈1.5ns。

3.3 反射抑制：阻抗匹配与结构优化

1. 阻抗精准控制：
   • 操作要点：根据信号类型设计特性阻抗（射频单端信号 50Ω，差分信号 100Ω），线宽、介质层厚度严格按照 IPC-2141 公式计算；
   • 工艺保障：采用高精度蚀刻工艺，线宽公差 ±0.005mm，阻抗公差 ±3%，避免阻抗偏差导致反射；
2. 结构优化：
   • 线宽渐变：信号线路需变宽 / 变窄时，采用渐变过渡（长度≥5mm），避免突变；
   • 过孔优化：采用激光盲孔（孔径 0.15mm），减少过孔带来的阻抗不连续；过孔周围设计接地过孔，降低反射；
   • 拐角优化：射频信号线拐角采用 45° 角或圆弧过渡（半径≥1mm），避免 90° 拐角导致的信号反射；
3. 反射检测：
   • 采用 TDR 时域反射仪检测阻抗不连续点，反射系数≤0.1（对应反射损耗≥20dB）。

3.4 仿真与测试：全流程验证

1. 设计阶段仿真：
   • 采用 HyperLynx 进行信号完整性仿真，模拟串扰、延迟、反射等问题，提前优化设计；
   • 高频信号（≥10GHz）采用 CST Microwave Studio 进行三维电磁仿真，确保信号传输质量；
2. 样品测试：
   • 串扰测试：使用网络分析仪测量 NEXT、FEXT，确保≤-30dB；
   • 延迟测试：采用示波器测量信号延迟与延迟差，确保符合设计要求；
   • 反射测试：通过 TDR 时域反射仪检测阻抗连续性，反射损耗≥18dB；
3. 捷配支持：提供完整的信号完整性测试报告，针对不合格项提供优化建议，直至达标。

四、案例验证：某 5G 射频模块 PCB 信号完整性优化实践

4.1 初始问题

4.2 整改措施（采用捷配优化方案）

1. 串扰抑制：将射频信号线与数字线路间距扩大至 0.7mm，在射频信号线两侧添加接地保护线，接地过孔间距 3mm；
2. 延迟控制：调整同组信号线路长度，长度差控制在 1mm 以内；采用罗杰斯 RO4350B 板材，介质层厚度均匀控制在 0.12mm；
3. 反射抑制：将机械钻孔改为激光盲孔（孔径 0.15mm），过孔周围添加 4 个接地过孔；线路拐角采用圆弧过渡（半径 1.5mm）；
4. 仿真与测试：通过 HyperLynx 仿真优化阻抗参数，样品测试后根据结果微调线宽，确保反射损耗≥18dB。

4.3 整改效果

1. 串扰达标：NEXT 降至 - 32dB，FEXT 降至 - 38dB，满足设计要求；
2. 延迟精准：信号延迟差降至 0.4ns，同步异常问题解决；
3. 反射优化：反射损耗提升至 20dB，驻波比 1.4，信号传输幅度稳定；
4. 性能提升：5G 模块误码率从 10^-6 降至 10^-9，通信速率提升 20%。
