阻抗匹配网络的元件选择:射频电路中的电感器与电容器

来源: 时间: 2025/08/02 09:45:00 阅读: 168

在设计射频电路时,为阻抗匹配网络选择正确的组件对于确保最佳信号传输和最大限度地减少功率损耗至关重要。那么,您应该为您的阻抗匹配网络选择电感器还是电容器?答案取决于电路的频率、阻抗要求和性能目标。一般来说,电感器非常适合在较低频率下匹配或阻挡高频噪声,而电容器在较高频率和滤波低频信号时表现出色。



射频电路中的阻抗匹配简介

阻抗匹配是RF(射频)电路设计中的一个基本概念。它涉及调整电路的输入或输出阻抗以匹配所连接负载或源的阻抗。当阻抗匹配时,会发生最大的功率传输,并且信号反射最小化,从而提高效率和性能。如果没有适当的匹配,您将面临信号丢失、效率降低甚至损坏敏感组件的风险。


在射频电路中,阻抗匹配网络通常使用电感器和电容器等无源元件。这些分量形成网络(例如 L 网络或 Pi 网络),将阻抗转换为所需值。但是,如何在电感器和电容器之间做出选择呢?频率范围、组件公差和质量因数 (Q) 等因素起着重要作用。让我们详细探讨这些考虑因素,针对射频电路元件容差和用于匹配的高 Q 电感器等方面。

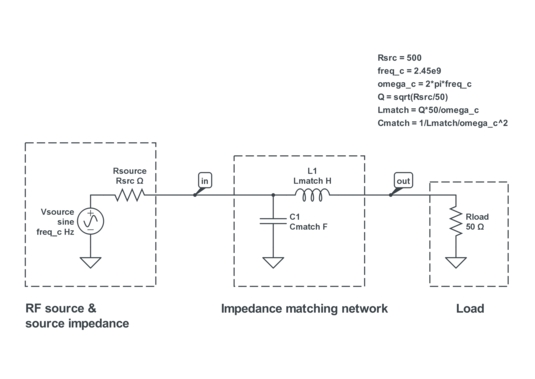

在射频电路中使用电感器和电容器的阻抗匹配网络示意图。



为什么阻抗匹配在射频设计中很重要

在射频电路中,阻抗不匹配会导致驻波、信号失真和功率损耗。例如,如果输出阻抗为 50 欧姆的发射机连接到阻抗为 75 欧姆的天线而没有进行适当的匹配,则很大一部分信号功率将反射回发射机,从而降低效率。正确的阻抗匹配可确保从源传输的功率以最小的损耗到达负载,这在无线通信或雷达系统等高频应用中尤为重要。

阻抗匹配网络通常设计为在特定频段上运行。组件(电感器或电容器)的选择直接影响该频段的网络性能。让我们分解每个组件的特性,以了解它们在阻抗匹配、网络仿真和实际应用中的作用。



阻抗匹配网络中的电感器:关键考虑因素

电感器通常用于阻抗匹配网络,特别是在处理较低频率或需要阻挡高频噪声时。它们在磁场中存储能量的能力使其成为某些射频应用的理想选择。以下是选择阻抗匹配电感器时需要考虑的一些关键因素。

1. 质量因素 (Q) 和性能

电感器的质量因数或 Q 通过比较其感抗与电阻来衡量其效率。需要高Q电感进行匹配,因为它可以最大限度地减少能量损耗,并在调谐电路中提供更好的选择性。例如,在工作频率为 100 MHz 的窄带射频应用中,选择 Q 值为 50 或更高的电感器可确保匹配网络中的信号衰减最小。

2. 频率范围和自谐振频率 (SRF)

电感器具有自谐振频率 (SRF),高于该频率,由于寄生电容,它们的行为更像电容器。在为射频电路选择电感器时,请确保其 SRF 远高于您的工作频率。例如,如果您的电路工作频率为 1 GHz,请选择 SRF 至少为 2 GHz 的电感器,以避免性能下降。

3. 耐受性和稳定性

与电容器相比,电感器通常具有更宽的容差范围,通常±5%至±10%。这会影响阻抗匹配网络的精度,尤其是在需要严格控制阻抗值的应用中。在解决射频电路元件容差问题时,请始终考虑电感值的潜在变化,并在仿真期间在容差范围内测试电路。

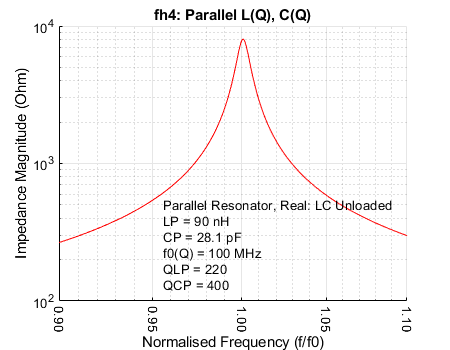

图说明了电感器在不同频率下的阻抗匹配 Q 因子。



阻抗匹配网络中的电容器:关键考虑因素

电容器是阻抗匹配网络的另一个基石,特别是在较高频率下,它们可以阻挡低频信号并通过高频信号。让我们探讨一下它们的关键特性,包括电容器 ESR 阻抗。

1. 等效串联电阻 (ESR) 和损耗

等效串联电阻 (ESR) 是电容器内阻的量度,它会导致功率损耗并影响高频阻抗。低ESR电容器是RF电路中的首选,以最大限度地减少损耗。例如,在2.4 GHz Wi-Fi应用中,使用ESR小于0.1欧姆的陶瓷电容器可以显著提高匹配网络效率。

2. 频率响应和介电材料

射频电路中电容器的性能取决于其介电材料。例如,陶瓷电容器因其低 ESR 和高频稳定性而被广泛使用。然而,它们的电容会随温度和电压而变化,这在设计过程中必须考虑。对于 1 GHz 以上的应用,请选择专门额定用于射频的电容器,以确保一致的性能。

3. 公差和精度

电容器通常提供比电感器更严格的容差水平,通常±1%至±5%。这使它们成为需要精确阻抗匹配的应用的更好选择。在考虑射频电路元件容差时,电容器可以提供更可预测的结果,尤其是在宽带匹配网络中。

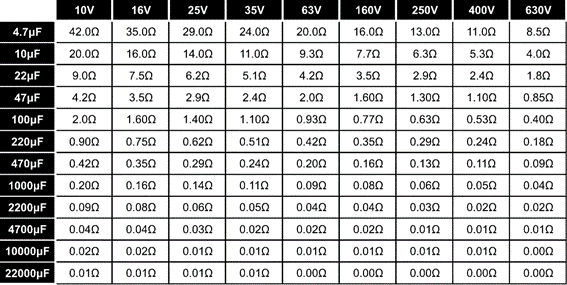

射频阻抗匹配中使用的各种电容器类型的 ESR 值比较图。



电感器与电容器:何时在射频匹配网络中使用每种电感器

在电感器和电容器之间进行阻抗匹配的选择取决于几个因素,包括工作频率、所需的网络拓扑和性能要求。以下是指导您做出决定的详细比较:

  • 频率范围:电感器通常用于较低频率(低于 100 MHz),因为它们的电抗随频率增加而增加,这使得它们在较高范围内的效率较低。另一方面,电容器非常适合更高频率(100 MHz 以上),因为它们的电抗随频率而降低,从而使它们能够有效地传递高频信号。

  • 网络拓扑:常见的阻抗匹配网络(如 L 网络)通常结合了电感器和电容器。例如,为了将低阻抗源与高阻抗负载相匹配,您可以使用串联电感器,然后使用并联电容器。选择将哪个元件放置在何处取决于所需的特定阻抗变换。

  • 损耗与效率:与电感器相比,电容器通常具有较低的损耗(由于较低的 ESR),这使得它们更适合高频、低损耗应用。然而,在选择性至关重要的特定调谐电路中,用于匹配的高 Q 电感器的性能可以优于电容器。





仿真阻抗匹配网络以实现最佳元件选择

在最终确定组件选择之前,模拟阻抗匹配网络对于预测性能和识别潜在问题至关重要。阻抗匹配网络仿真工具允许您对电感器和电容器在不同条件下的行为进行建模,确保您的设计满足所需的规格。

1. 使用史密斯图进行可视化

史密斯圆图是可视化阻抗匹配的强大工具。它可以帮助您绘制电路的阻抗并确定实现匹配所需的电感器和电容器值。例如,如果您的源阻抗为 50 欧姆,负载在 500 MHz 时为 100 + j50 欧姆,史密斯圆图可以指导您添加一个大约 3 pF 的串联电容器,以将阻抗移向中心(50 欧姆)。

2. 考虑寄生效应

在仿真过程中,包括寄生效应,例如电感电容和电容电感。这些寄生效应可以显着改变网络在高频下的行为。例如,10 nH 电感器的寄生电容可能为 0.5 pF,在 2 GHz 左右产生谐振,如果不考虑,这可能会干扰您的设计。

3. 跨频段测试

在整个工作频段上模拟您的网络,以确保一致的性能。为 900 MHz 设计的匹配网络可能在该频率下完美工作,但如果不考虑组件容差或寄生效应,则在 850 MHz 时会失效。使用仿真软件扫描频率并观察 S11(回波损耗)等 S 参数的变化,以验证您的设计。

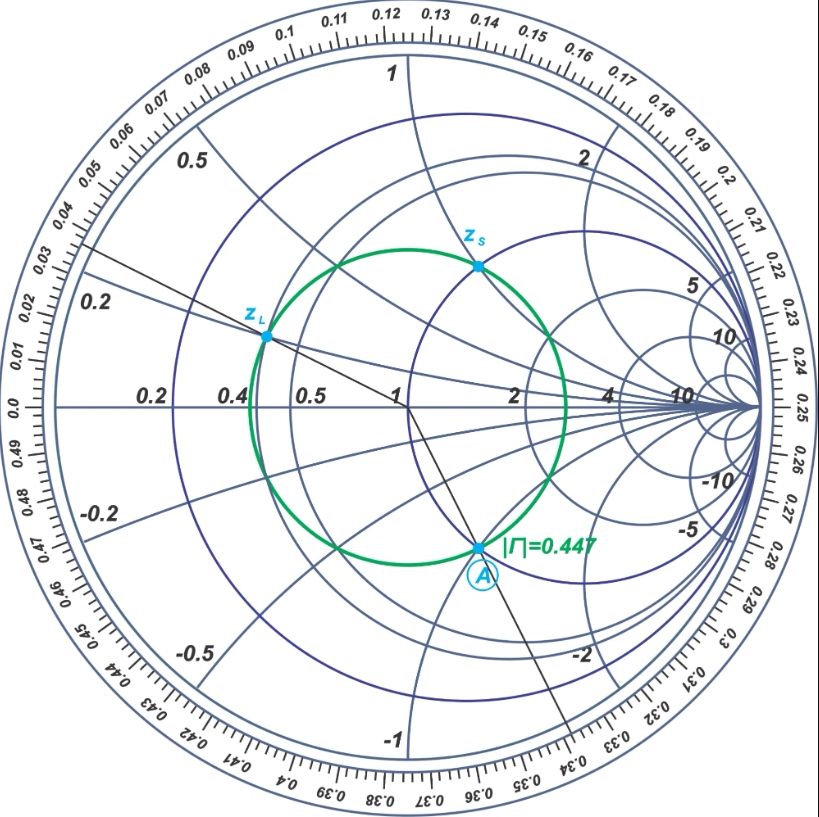

史密斯圆图显示了使用电感器和电容器的阻抗匹配路径。



射频阻抗匹配中元件选择的实用技巧

总而言之,这里有一些可行的提示,可指导射频电路中阻抗匹配网络的组件选择过程:

  • 优先考虑低损耗组件:选择具有高 Q 值的电感器和具有低 ESR 的电容器,以最大限度地减少损耗,尤其是在高频设计中。

  • 检查组件额定值:确保所选组件能够处理应用程序的功率水平和频率。例如,额定电压为 50V 的电容器可能会在以 100W 传输的高功率射频电路中发生故障。

  • 考虑温度稳定性:射频电路通常在不同的环境条件下运行。选择在温度范围内性能稳定的组件,以避免阻抗漂移。

  • 使用原型进行验证:仿真后,构建并测试原型,以确认所选组件达到所需的匹配。测量回波损耗和插入损耗等参数,以微调您的设计。



为您的射频电路做出正确的选择

为射频电路中的阻抗匹配网络选择正确的组件需要技术要求和实际限制之间的平衡。电感器在低频应用和需要高选择性时大放异彩,而电容器是低损耗高频设计的首选。通过考虑阻抗匹配电感器选择、电容器 ESR 阻抗和射频电路元件容差等因素,您可以设计高效可靠的匹配网络。此外,利用阻抗匹配网络仿真工具可确保在实施之前验证您的选择。


无论您是在使用无线通信系统、雷达模块还是任何其他射频应用,了解电感器和电容器的优势和局限性都是实现最佳性能的关键。通过正确的组件和全面的设计流程,您可以确保射频电路中最大的功率传输和最小的信号损失。

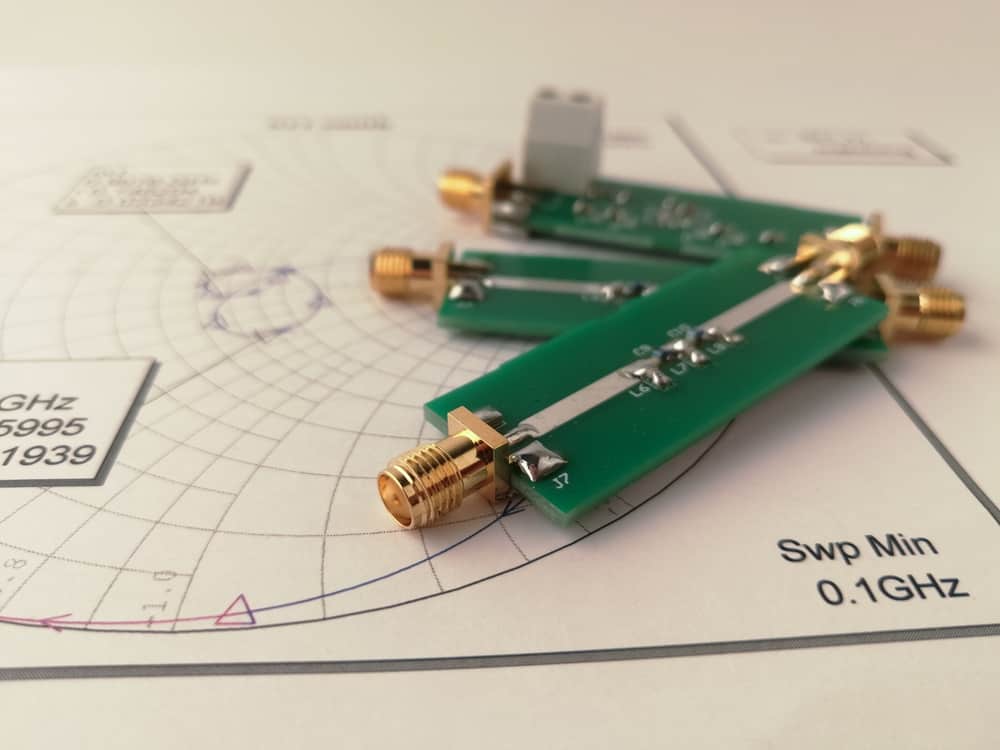

带有突出显示阻抗匹配组件的射频电路板。
