PCB形状优化的艺术：降低EMI和噪声

在电子领域，设计印刷电路板 （PCB） 既是一门科学，也是一门艺术。该过程最关键的方面之一是 PCB 形状优化，以减少电磁干扰 （EMI） 和噪声。如果您想知道如何获得更清晰的信号和更好的性能，答案在于仔细塑造您的 PCB 并应用智能布局技术。本博客深入探讨了降低 PCB 形状 EMI 的实用策略、降噪 PCB 布局技巧、PCB 形状优化技术以及不规则 PCB 的接地策略，以帮助您设计出性能最佳的电路板。

为什么 PCB 形状对于 EMI 和降噪很重要

PCB 的形状不仅仅是将其安装到设备中;它在控制 EMI 和噪声方面发挥着巨大的作用。不规则的形状或规划不当的布局可能会产生意外的天线，从而辐射或接收电磁干扰。噪声通常是由接地不当或信号串扰引起的，会降低性能，尤其是在高速或敏感电路中。通过优化 PCB 形状和布局，您可以最大限度地减少这些问题并确保可靠运行。

在本指南中，我们将探讨形状如何影响信号完整性，并分享降低 EMI 和噪声的可行技术。无论您是在制作简单的原型还是复杂的高密度设计，这些原则都将帮助您获得更好的结果。

了解 PCB 设计中的 EMI 和噪声

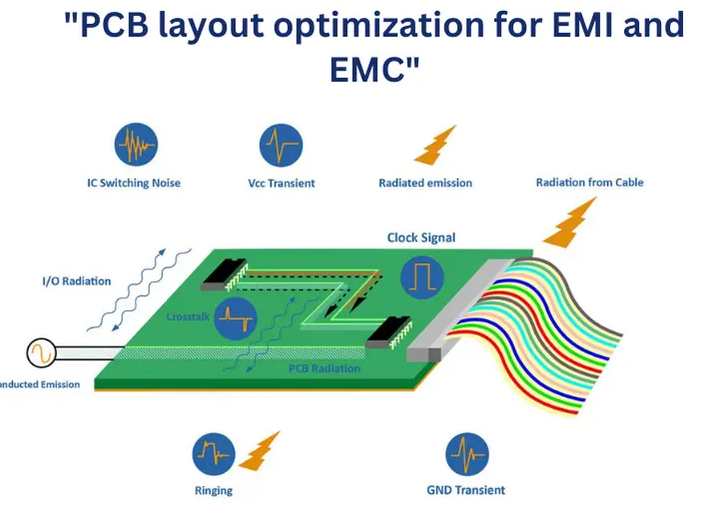

在深入研究优化技术之前，让我们先来分析一下 EMI 和噪声在 PCB 设计中的含义。电磁干扰 （EMI） 是破坏电路正常运行的不需要的电磁能量。它可以来自外部来源，例如附近的设备，也可以来自内部来源，例如PCB本身上的高速开关组件。另一方面，噪声是指干扰所需信号的随机或不需要的电信号，通常是由串扰、电源波动或接地不良引起的。

降低 EMI 的关键 PCB 形状优化技术

优化 PCB 的形状是降低 EMI 的有效方法。以下是设计阶段需要考虑的一些经过验证的技术：

1. 最小化循环面积

信号环路就像天线一样，辐射 EMI 或接收干扰。在设计PCB形状时，应尽可能保持信号和返回路径的短和直接。例如，避免迫使信号长距离传播的细长或不规则形状。紧凑的矩形 PCB 通常比不规则、庞大的设计性能更好，因为它减少了环路面积。

在实践中，如果您在工作频率为 500 MHz 的高频电路上工作，即使将环路面积减少 10 平方毫米也可以显着降低辐射发射。在设计阶段使用仿真工具识别并最小化环路区域。

2.避免尖角和边缘

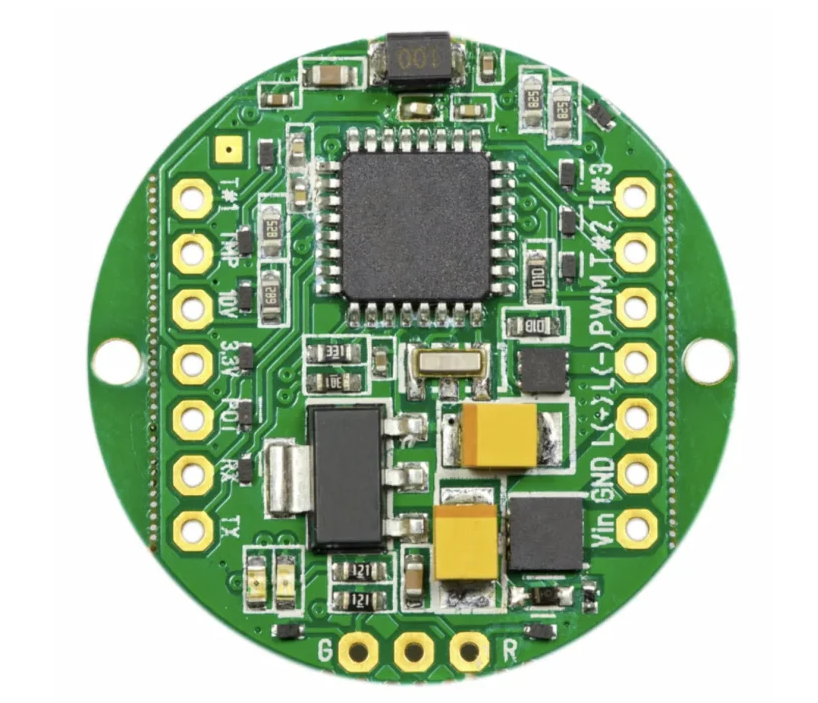

PCB 上的尖角会产生高电场强度点，从而导致 EMI 辐射。如果可能，设计具有圆角或光滑边缘的 PCB。这对于需要独特形状才能安装到特定外壳中的不规则 PCB 尤其重要。拐角处至少 1 mm 的半径有助于降低磁场集中并降低 EMI 风险。

3. 优化电路板尺寸以提高信号完整性

PCB 的整体尺寸会影响信号的传输和交互方式。太大的电路板可能会引入更长的走线，从而增加噪声和 EMI 的风险。相反，太小的电路板会导致过度拥挤，导致走线之间串扰。通过规划 PCB 形状以容纳所有组件，同时控制走线长度，从而取得平衡。对于高速设计，应将关键信号走线保持在工作频率波长的十分之一以下，以避免谐振问题。

降噪PCB布局策略

除了形状之外，PCB 的布局对于降噪也至关重要。以下是一些有效的实施策略：

1. 单独的模拟和数字部分

在同一平面上混合模拟和数字信号会导致噪声耦合。布局 PCB 时，为模拟和数字组件创建不同的区域。使用物理分离或分割平面来隔离这些部分。例如，将放大器等模拟元件放置在电路板的一侧，将微控制器等数字元件放置在另一侧。这减少了高频数字噪声（例如，来自 50 MHz 时钟信号）干扰敏感模拟信号的机会。

2. 仔细布线高速走线

高速走线是噪声和EMI的常见来源。将它们布置远离敏感区域，并避免越过地平面中的裂缝。在高速走线下方保持一致的参考平面，以确保低阻抗返回路径。如果走线必须穿过平面分割，则在交叉点附近添加拼接电容器（例如，0.1 μF），为高频电流提供返回路径。

3. 使用适当的走线间距

走线之间的串扰会引入噪声，尤其是在密集布局中。遵循 3W 规则，该规则建议走线之间的间距至少是走线宽度的三倍。对于 0.2 mm 的走线宽度，保持 0.6 mm 的间距以尽量减少耦合。这在不规则的 PCB 形状中尤其重要，因为空间限制可能会诱使您将走线放置得更近。

不规则 PCB 的接地策略

接地是降低 EMI 和噪声的最关键因素之一，特别是对于标准接地实践可能不适用的不规则 PCB。以下是一些量身定制的接地策略：

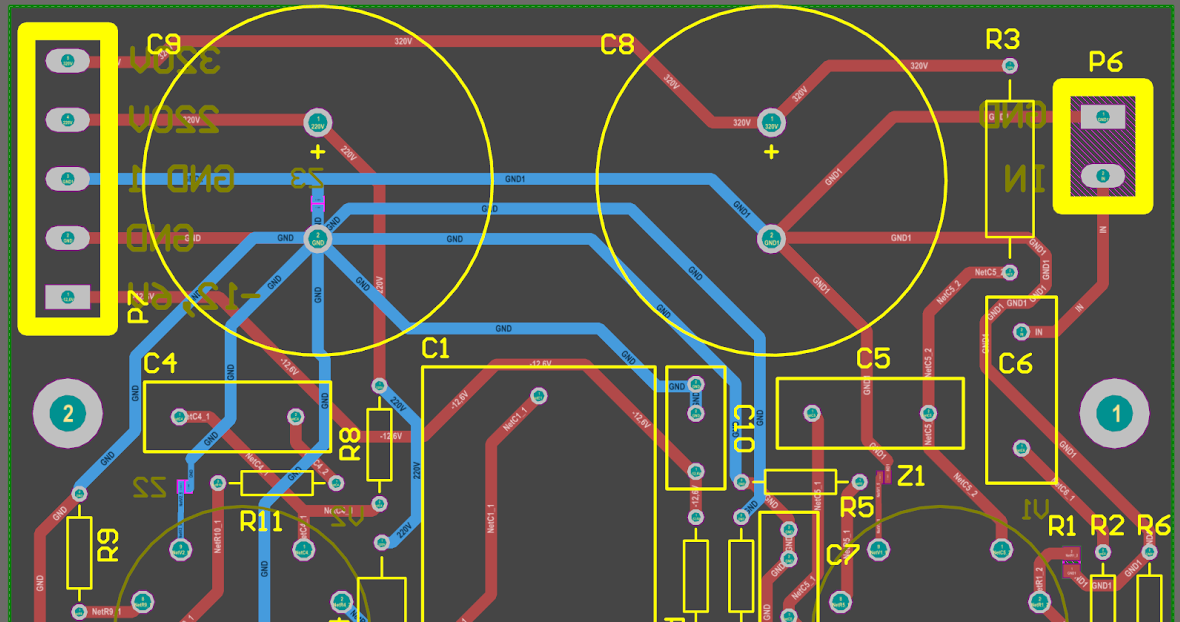

1. 实施坚固的接地层

连续接地层为返回电流提供低阻抗路径，从而降低噪声和 EMI。对于不规则的 PCB，确保接地层尽可能紧密地遵循电路板的形状，没有断裂或分裂。如果由于混合信号要求而不可避免地出现分裂，请使用拼接过孔或电容器在高频交叉点连接平面。在某些设计中，坚固的接地层可以将噪声水平降低多达 20 dB。

2. 使用多个接地通孔

在不规则的 PCB 中，组件可能放置在非常规位置，从而使返回路径更难预测。在高速元件附近放置多个接地过孔，以确保与接地层的短直接连接。例如，在高速IC下放置4-6个过孔可以将返回路径的阻抗降低到1欧姆以下，从而显着降低噪声。

3. 隔离有噪声的组件

对于产生大量噪声的组件，例如开关稳压器，请创建在单点连接到主接地层的隔离接地区域。这种“星形接地”技术可防止噪声扩散到电路的敏感部分。在不规则的 PCB 上，规划形状以适应这些孤立区域，而不会影响整体地面完整性。

PCB 形状优化的高级技巧

对于希望将设计提升到新水平的工程师，请考虑以下先进技术：

1. 在设计过程的早期模拟 EMI

使用电磁仿真软件分析 PCB 形状如何影响 EMI。这些工具可以在制造前预测辐射模式并识别问题区域。例如，仿真可能会显示特定的不规则形状会导致 200 MHz 时的辐射发射增加 10 dB，从而允许您相应地调整设计。

2. 将屏蔽融入形状中

如果 EMI 仍然是一个问题，请设计您的 PCB 形状以适应屏蔽罐或外壳。在关键组件周围留出空间，用于阻挡外部干扰的金属屏蔽层。这对于用于射频应用的不规则 PCB 特别有用，因为外部 EMI 会使性能降低多达 30%。

3. 针对制造限制进行优化

虽然形状优化很重要，但要确保您的设计是可制造的。避免过于复杂的形状，以免增加生产成本或引入缺陷。与您的制造合作伙伴合作，平衡 EMI 降低目标与实际制造限制。例如，形状高度不规则的 PCB 可能需要额外的布线步骤，从而使成本增加 15-20%。

PCB 形状和布局设计中应避免的常见错误

即使有最好的意图，某些错误也会破坏您降低 EMI 和噪声的努力。以下是一些需要注意的陷阱：

• 忽略返回路径：未能为高频信号提供清晰的返回路径可能会导致 EMI 增加。始终确保返回电流有直接接地的路径。

• 过度拥挤的组件：组件封装太紧，尤其是在不规则的 PCB 上，可能会导致串扰和热量积聚，从而放大噪声问题。

• 忽视接地层完整性：在没有适当缝合的情况下在接地层中切割或分裂可能会产生高阻抗路径，从而恶化 EMI。

掌握 PCB 形状以获得最佳性能

优化 PCB 的形状是降低 EMI 和噪声的关键一步，确保您的设计即使在最苛刻的应用中也能可靠地运行。通过专注于降低 PCB 形状 EMI、应用降噪 PCB 布局策略、使用 PCB 形状优化技术以及针对不规则 PCB 实施接地策略，您可以创建提供干净信号和最小干扰的电路板。

首先尽量减少循环区域，避免尖角，并平衡电路板尺寸。然后，通过适当的走线间距、分离的模拟和数字区域以及坚实的接地实践来完善布局。对于不规则的 PCB，请根据独特的形状定制您的接地方法，同时保持低阻抗路径。借助这些技术，您将能够顺利掌握 PCB 设计的艺术。
