阻焊层厚度和BGA组装：可靠连接的关键因素

当谈到球栅阵列 （BGA） 组装时，一个经常被忽视但关键因素是阻焊层厚度。印刷电路板 （PCB） 上的这层薄薄的保护涂层可以决定高密度设计中连接的可靠性。对于从事复杂项目的工程师和设计师来说，了解阻焊层厚度对 BGA 的影响以及正确的 BGA 焊盘设计对于确保顺利的组装过程和长期性能至关重要。

为什么阻焊层厚度对 BGA 组装很重要

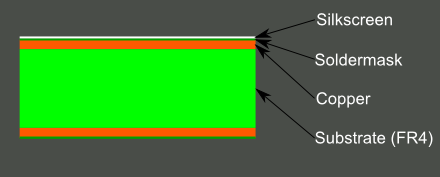

阻焊层是应用于 PCB 的薄聚合物层，可保护铜迹线免受氧化并防止组装过程中出现意外的焊桥。对于底部具有微小焊球网格的 BGA 组件，阻焊层起着更为关键的作用。该层的厚度直接影响焊球与 PCB 焊盘的连接程度，从而影响机械稳定性和电气性能。

在典型的 PCB 设计中，阻焊层厚度范围为 0.8 至 1.2 密耳（20 至 30 微米）。然而，对于 BGA 应用，即使该范围的微小变化也可能导致焊点形成不足或掩模干扰过大等问题。如果阻焊层太厚，可能会侵占焊盘区域，减少焊球的有效接触面。如果太薄，可能无法提供足够的保护，导致 BGA 组装过程中出现短路或污染。

了解阻焊层定义焊盘与非阻焊层定义焊盘

在为 BGA 组件设计焊盘时，一个关键决策是是使用阻焊层定义 （SMD） 焊盘还是非阻焊层定义 （NSMD） 焊盘。这两种方法对阻焊层厚度和整体组装可靠性都有独特的影响。

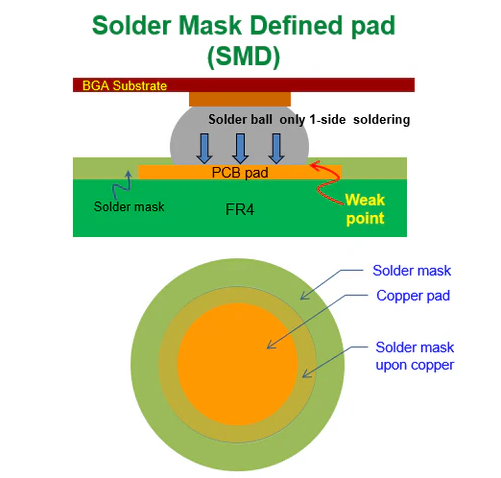

阻焊层定义焊盘 （SMD）

在SMD焊盘设计中，阻焊层与铜焊盘的边缘重叠，定义了焊料可以粘附的区域。这种方法通常用于更细间距的 BGA（焊球之间的距离小于 0.5 毫米），因为它可以更好地控制可焊接区域。然而，BGA 的阻焊层厚度必须使用 SMD 焊盘仔细管理。如果掩模太厚，会产生“台阶”，干扰焊球座，导致接头薄弱。建议在掩模边缘和焊盘之间保持 2 至 3 密耳（50 至 75 微米）的典型间隙，以避免此类问题。

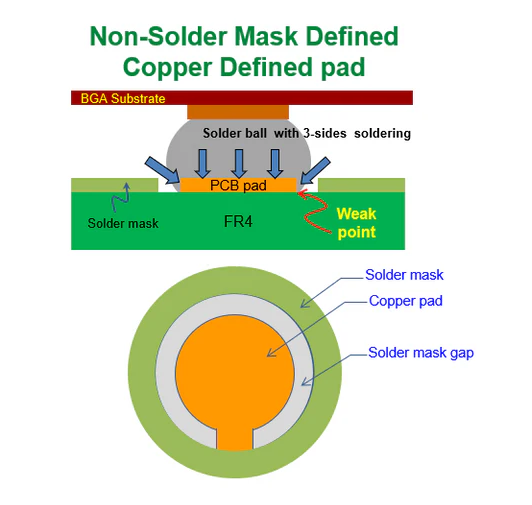

非阻焊层定义焊盘 （NSMD）

另一方面，NSMD 焊盘将阻焊层从铜焊盘上拉回，露出整个焊盘，有时还暴露出周围走线的一小部分。这种设计允许更大的可焊接面积，从而提高焊点的强度。对于 NSMD 焊盘，阻焊层厚度不是直接问题，因为阻焊层不会侵占焊盘。然而，保持一致的厚度（通常约为 0.8 至 1.0 密耳（20 至 25 微米））仍可确保适当的绝缘并防止 BGA 组装过程中的焊料桥接。

对于大多数现代 BGA 设计，NSMD 焊盘是首选，因为它们能够形成更牢固、更可靠的连接。研究表明，与SMD焊盘相比，NSMD焊盘在热循环测试下可以将焊点可靠性提高高达20%，特别是在高密度应用中。

BGA 焊盘设计：最佳性能的关键考虑因素

除了在 SMD 和 NSMD 焊盘之间进行选择之外，BGA 焊盘设计还需要注意几个因素以确保可靠的连接。其中包括焊盘尺寸、间距以及与 BGA 应用的阻焊层厚度的对齐。

焊盘尺寸和间距

BGA 元件的焊盘尺寸通常应为焊球直径的 80-90%，以确保回流焊过程中适当的润湿。例如，直径为 0.5 毫米的焊球与 0.4 至 0.45 毫米的焊盘直径搭配得很好。间距或焊球之间的间距也会影响焊盘设计。细间距 BGA（低于 0.5 毫米）通常需要更严格地控制阻焊层厚度以防止桥接，而较大的间距（0.8 毫米及以上）则更宽容。

阻焊层扩展

阻焊层膨胀是指焊盘边缘与阻焊层开口边缘之间的距离。对于 NSMD 焊盘，2 至 4 密耳（50 至 100 微米）的膨胀是标准配置，以允许制造公差并确保整个焊盘暴露在外。适当的扩展还有助于减轻 PCB 制造过程中的配准错误问题，如果阻焊层覆盖焊盘的一部分，这对 BGA 组装来说可能是灾难性的。

热和电气注意事项

BGA 焊盘设计还必须考虑散热和信号完整性。对于高功率 BGA，在焊盘下方加入热通孔有助于散热，但这些通孔必须封闭或填充以防止焊料芯吸。此外，保持一致的阻焊层厚度有助于控制高速设计中的阻抗。较厚的掩模（约 1.2 密耳或 30 微米）可以略微增加电容，这可能有利于降低以 1 GHz 以上速度传播的高频信号中的噪声。

BGA 组装过程：阻焊层厚度如何影响每个步骤

BGA组装过程涉及几个阶段，从锡膏应用到回流焊和检查。在每一步中，BGA 的阻焊层厚度在确保成功方面起着微妙但重要的作用。

锡膏应用

在锡膏印刷过程中，阻焊层充当模板导轨，以确保焊膏仅沉积在焊盘上。如果阻焊层厚度不均匀或太厚（超过 1.5 密耳或 38 微米），可能会导致焊膏沉积不一致，从而导致 BGA 球出现空隙或焊料量不足。0.8 至 1.2 密耳（20 至 30 微米）的均匀厚度非常适合在此步骤中保持精度。

元件放置

BGA元件的准确放置至关重要，阻焊层通过提供对齐的视觉提示来提供帮助。对于 SMD 焊盘，掩模的边缘定义了焊盘边界，因此厚度的任何变化或配准错误都可能误导自动贴片机。NSMD 焊盘提供了更大的灵活性，因为整个焊盘都暴露在外，但阻焊层必须保持一致，以避免干扰组件的底座。

回流焊

在回流焊阶段，焊球熔化并与焊盘粘合。太厚的阻焊层会形成屏障，阻止适当的润湿并导致接头薄弱。相反，太薄的掩层可能无法防止焊料扩散到焊盘之外，从而有短路的风险。保持推荐的厚度可确保焊料均匀流动，形成可靠的连接，对于标准 0.5 mm 间距 BGA，剪切强度值通常超过 5 kg。

检验和测试

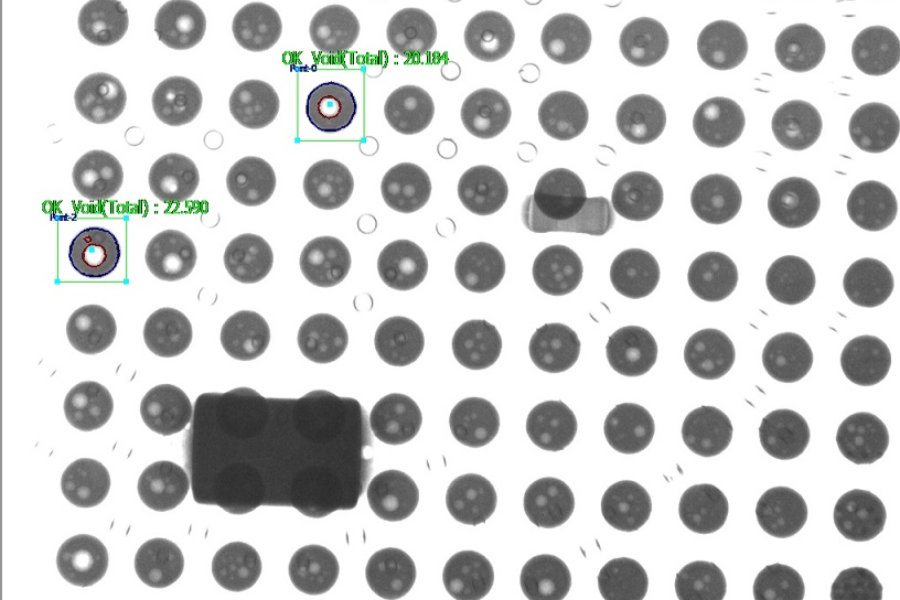

组装后，使用 X 射线系统检查 BGA，以检查是否有空隙、错位或焊点不足。控制良好的阻焊层厚度可以最大限度地减少这些缺陷，减少返工的需要。例如，根据行业研究，阻焊层厚度偏差仅为 0.2 密耳（5 微米）即可将空隙率提高多达 10%，这凸显了精度的重要性。

在 BGA 设计中管理阻焊层厚度的最佳实践

为了在 BGA 组装中实现可靠的连接，请遵循这些可作的最佳实践来管理阻焊层厚度和相关设计元素。

• 在制造注释中指定厚度：在 PCB 设计文件中清楚地传达所需的阻焊层厚度（例如，0.8 至 1.2 密耳或 20 至 30 微米），以避免制造错误。

• 为大多数应用选择 NSMD：除非细间距约束另有规定，否则请选择非阻焊层定义的焊盘，以最大限度地提高可焊接面积并提高接头可靠性。

• 控制阻焊层扩展：将 NSMD 焊盘的膨胀值设置为 2 至 4 密耳（50 至 100 微米），以考虑制造公差。

• 与制造商合作：与您的 PCB 制造商密切合作，以确保阻焊层的一致应用，特别是对于高密度 BGA 布局。

• 在真实条件下测试：对原型进行热循环和机械应力测试，以验证阻焊层厚度和焊盘设计是否能够满足作要求。

常见挑战以及如何克服它们

即使经过仔细规划，也可能会出现与 BGA 阻焊层厚度相关的挑战。以下是一些常见问题和解决方案。

阻焊层注册错误

当阻焊层与焊盘未完全对齐时，就会发生配准错误，可能会覆盖部分可焊接区域。这对于 SMD 焊盘来说问题更大。为了缓解这种情况，请使用稍大的阻焊层膨胀，并在制造过程中要求严格的配准公差（例如，±2 密耳或 ±50 微米）。

焊料桥接

对于细间距 BGA，如果阻焊层太薄或应用不当，焊盘之间的焊料桥接存在风险。确保掩模厚度至少为 0.8 密耳（20 微米），并考虑使用高质量的液体光成像 （LPI） 阻焊材料以获得更好的清晰度。

热应力失效

在运行过程中，BGA 会受到热膨胀和收缩，这会对焊点造成压力。一致的阻焊层厚度有助于保持焊盘完整性，而 NSMD 设计将应力更均匀地分布在接头上，从而在某些热循环测试中将故障率降低多达 15%。

阻焊层厚度的精度是 BGA 成功的

在高密度 PCB 设计领域，每个细节都很重要，BGA 组装的阻焊层厚度也不例外。通过仔细管理此参数，以及使用阻焊层定义或非阻焊层定义焊盘进行深思熟虑的 BGA 焊盘设计，工程师可以确保整个 BGA 组装过程中的可靠连接。无论您是处理细间距组件还是高功率应用，遵循阻焊层厚度（通常为 0.8 至 1.2 密耳（20 至 30 微米））的最佳实践，并与制造商合作将带来更好的结果。通过正确的方法，您可以最大限度地减少缺陷、提高性能并构建经得起时间考验的 PCB。
