无铅化趋势下PCB焊点技术的挑战与发展

随着环保意识的提高和相关法规的实施，电子制造业的无铅化转型已成为不可逆转的趋势。PCB 焊点作为电子连接的核心，其无铅化进程面临着技术、工艺和可靠性等多方面的挑战。本文将探讨无铅焊点技术的发展现状、面临的主要问题及未来发展方向。

无铅化转型的主要驱动力来自于环保法规的要求。欧盟的 RoHS 指令限制了铅等有害物质在电子设备中的使用，推动了无铅焊接技术的研发和应用。传统的锡铅焊料虽然具有优良的焊接性能和可靠性，但铅的毒性对环境和人体健康存在潜在危害。无铅焊料的推广应用，不仅有助于减少环境污染，还能推动电子制造技术的升级和创新。然而，无铅化转型并非简单的材料替换，而是涉及整个制造体系的系统性变革。

目前应用最广泛的无铅焊料是锡银铜（SAC）系列合金，其中 Sn-3.0Ag-0.5Cu（SAC305）被视为标准无铅焊料，具有相对优良的综合性能。与传统的 Sn63/Pb37 共晶焊料相比，无铅焊料的熔点明显提高，SAC305 的熔点约为 217℃，比锡铅焊料高约 34℃。更高的熔点意味着需要更高的焊接温度，这可能导致 PCB 和元件承受更大的热应力，增加了热损伤的风险。同时，无铅焊料的润湿性通常不如传统焊料，需要优化助焊剂配方和焊接工艺以确保良好的焊点形成。

无铅焊点的可靠性特征与传统锡铅焊点存在显著差异。在常温下，SAC 系列无铅焊料的抗拉强度和抗剪强度与锡铅焊料相当甚至更高，SAC305 的抗拉强度可达 7800 PSI，略高于 Sn63/Pb37 的 7250 PSI。然而，在高温环境下，无铅焊点的性能下降更为明显，其高温强度和抗蠕变性能有待提升。研究表明，无铅焊点在热循环条件下的疲劳寿命通常低于锡铅焊点，这主要与无铅焊料的微观结构和力学特性有关。无铅焊料的晶粒结构较为粗大，且在高温下容易发生晶粒长大，导致焊点性能退化。

焊点的微观结构对无铅焊点的可靠性有着重要影响。无铅焊料在凝固过程中容易形成树枝状结晶，这种结构可能导致焊点内部应力集中。与锡铅焊点相比，无铅焊点的金属间化合物（IMC）层生长速度更快，尤其是在高温存储条件下，IMC 层的快速增长会导致焊点脆性增加。此外，无铅焊料的表面张力较大，容易导致焊点形状不佳，如出现缩锡、空洞等缺陷，影响焊点的力学性能和电气性能。

无铅焊接工艺的优化是实现无铅化转型的关键。由于无铅焊料熔点较高，需要重新设计焊接温度曲线，通常回流焊的峰值温度需要提高到 240-250℃。更高的焊接温度可能对 PCB 和元件造成热损伤，因此需要精确控制温度上升速率和高温停留时间，在确保焊料充分熔化的同时，最大限度减少热应力。对于敏感元件，可能需要采用局部加热或分步焊接等特殊工艺，避免元件损坏。此外，无铅焊接对焊盘和引脚的清洁度要求更高，需要加强焊前处理工艺，确保良好的润湿性。

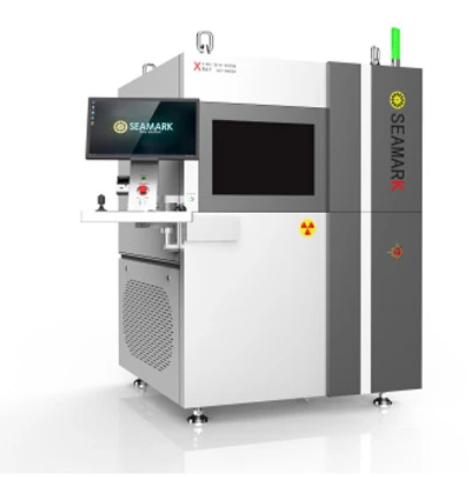

无铅焊点的检测和质量控制也面临新的挑战。无铅焊点的外观特征与传统锡铅焊点不同，传统的基于锡铅焊点的检测标准和方法不再适用。例如，无铅焊点的表面通常较为粗糙，光泽度较低，若沿用锡铅焊点的外观评判标准，可能导致误判。因此，需要建立针对无铅焊点的质量评价体系，包括焊点形状、润湿性、空洞率等指标的新标准。在检测技术方面，X 射线检测和超声检测在无铅焊点内部缺陷检测中发挥着重要作用，能够有效识别焊点内部的空洞、裂纹等缺陷。

可靠性测试是验证无铅焊点性能的重要手段，需要建立适合无铅焊点特点的测试方法和评价标准。温度循环测试是评估无铅焊点可靠性的主要方法，但需要调整测试参数以反映无铅焊点的特性。研究表明，无铅焊点对温度变化速率更为敏感，因此可能需要采用更严格的温度循环条件。振动测试和冲击测试则评估无铅焊点在机械应力作用下的可靠性，为汽车、航空等领域的应用提供数据支持。此外，还需要开展长期可靠性测试，评估无铅焊点在实际使用条件下的性能变化，为产品寿命预测提供依据。

无铅焊料的成本问题也是制约其应用的因素之一。SAC 系列无铅焊料由于含有银等贵金属，成本远高于传统锡铅焊料。为降低成本，研究人员开发了低银或无银无铅焊料，如 Sn-Cu 系列和 Sn-Bi 系列合金。这些替代合金虽然成本较低，但在焊接性能和可靠性方面往往存在不足，需要根据具体应用场景进行权衡选择。对于成本敏感型产品，可以采用局部使用高可靠性无铅焊料的策略，在关键位置使用 SAC 系列焊料，而在非关键位置使用低成本替代材料。

未来无铅焊点技术的发展将围绕提高可靠性、降低成本和改善工艺性能等方向展开。在材料方面，新型无铅焊料的研发将聚焦于提高高温强度和抗蠕变性能，通过添加微量合金元素优化焊料性能。纳米技术在无铅焊料中的应用也展现出巨大潜力，纳米颗粒的添加可以细化晶粒结构，提高焊点的力学性能和可靠性。在工艺方面，激光焊接、感应加热等先进焊接技术的应用将提高无铅焊接的精度和效率，减少热损伤。智能化的焊接过程控制，如自适应温度曲线调整，将进一步提升无铅焊点的质量稳定性。

无铅化转型是电子制造业的必然趋势，虽然面临诸多挑战，但通过材料创新、工艺优化和检测技术的进步，无铅焊点的性能和可靠性不断提升，已能够满足大多数电子产品的应用需求。随着研究的深入和技术的成熟，无铅焊点技术将在环保要求和性能需求之间取得更好的平衡，为电子制造业的可持续发展做出重要贡献。对于企业而言，应根据自身产品特点制定合理的无铅化转型策略，在确保产品质量和可靠性的同时，实现环保合规和技术升级。
