PCB金手指的可靠性设计与性能优化

来源: 时间: 2025/09/15 10:11:00 阅读: 107

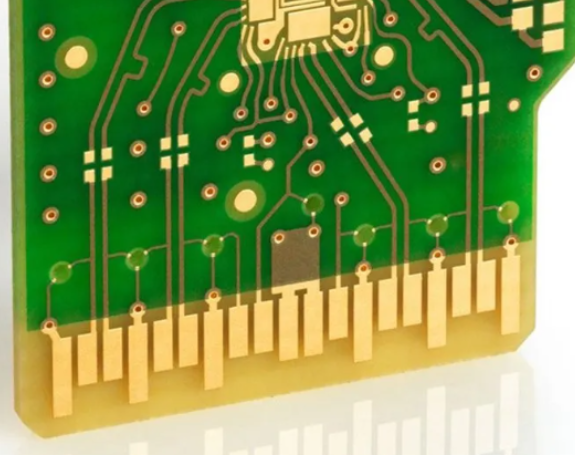

PCB 金手指的可靠性直接决定设备接口的使用寿命与稳定性,需通过结构设计、镀层优化、应力控制等手段,应对插拔磨损、环境腐蚀、温度变化等挑战。尤其在工业控制(插拔次数≥10000 次)、汽车电子(-40℃-150℃宽温)等严苛场景,可靠性设计需达到行业最高标准(如 IEC 60068)。



一、结构可靠性设计

  1. 镀层厚度与底层设计

  • 厚度匹配:根据插拔次数确定厚度,如工业控制卡金手指硬金厚度需≥3μm(插拔 10000 次后镀层残留≥1μm),消费电子软金厚度 0.1-0.2μm(满足 500 次插拔);

  • 底层防护:在铜基材与金镀层间增加镍底层(厚度 2-5μm),镍层可阻挡铜离子扩散(铜扩散率降低 90%),避免金镀层变色(铜扩散导致金层发红),同时提升镀层结合力(结合力从 5N/cm 提升至 8N/cm)。

  • 案例:汽车 OBD 接口金手指采用 “铜 - 镍(3μm)- 硬金(3μm)” 结构,经 10000 次插拔测试后,接触电阻仅增加 0.05Ω(初始 0.1Ω),远低于标准限值 0.5Ω。

  1. 应力分散设计

  • 避免尖角:金手指根部采用圆弧过渡(半径 0.2-0.5mm),减少插拔时的应力集中(应力从 200MPa 降至 80MPa),防止基材开裂;

  • 加强筋设计:在金手指两侧增加 FR-4 加强筋(宽度 1-2mm,厚度与 PCB 一致),提升接口刚性,插拔时 PCB 形变≤0.1mm,避免金手指弯曲;

  • 支撑结构:对于长金手指(长度≥20mm),在末端设计支撑点(如金属卡扣),插拔时分散受力,防止金手指断裂。

  1. 防误插设计

  • 极性凹槽:在金手指区域设计不对称凹槽(宽度 1-2mm,深度 0.5mm),与配对接口的凸起匹配,避免反向插拔(误插率从 10% 降至 0.1%);

  • 定位孔:在金手指两侧设计定位孔(直径 1-2mm),与接口的定位销配合,确保插拔时金手指精准对齐(对齐偏差≤±0.05mm),减少侧向磨损。



二、环境适应性优化

  1. 抗腐蚀设计

  • 镀层致密化:硬金镀层通过添加钴元素(含量 8%),细化晶粒结构(晶粒尺寸从 5μm 降至 1μm),镀层孔隙率从 5 个 /cm2 降至 1 个 /cm2,盐水喷雾测试(5% NaCl,35℃)48h 无锈蚀;

  • 表面钝化:金手指镀后采用铬酸盐钝化(重铬酸钾浓度 5-10g/L)常温处理 1-2 分钟,形成钝化膜(厚度 5-10nm),抗硫化性能提升 2 倍(硫化环境中使用寿命从 1 年延长至 2 年);

  • 密封防护:在金手指周围涂覆硅橡胶密封剂(厚度 0.1-0.2mm),仅露出接触区域,隔绝灰尘与湿气,适合户外设备(如基站接口)。

  1. 温度稳定性设计

  • 热膨胀匹配:选择热膨胀系数(CTE)与金相近的基材(如 FR-4 的 CTE 13ppm/℃,金的 CTE 14.2ppm/℃),减少温度循环时的热应力(-40℃-150℃循环 1000 次后,镀层无开裂);

  • 高温镀层:在高温场景(如发动机 ECU,温度≥150℃),采用钯金合金镀层(钯含量 20%),熔点从 1064℃(纯金)提升至 1200℃以上,高温稳定性显著提升;

  • 散热设计:金手指区域下方设计铜散热层(厚度 35-70μm),将插拔时的接触热量(接触电阻发热)快速传导,温度升高≤10℃(初始温度 25℃)。



三、性能参数优化

  1. 接触电阻控制

  • 表面粗糙度:金手指表面粗糙度 Ra 控制在 0.1-0.3μm,过高(>0.5μm)会导致接触面积减小(接触电阻增加 0.1Ω),过低(<0.05μm)易产生静电吸附(灰尘堆积);

  • 镀层纯度:软金纯度≥99.99%,杂质含量≤0.01%,避免杂质(如铁、铜)导致接触电阻升高(纯度每降低 1%,接触电阻增加 0.02Ω);

  • 插拔力匹配:正常插拔力控制在 5-15N,过小(<5N)易松动(接触电阻波动> 0.1Ω),过大(>15N)会加速镀层磨损(磨损速率增加 50%)。

  1. 耐磨性提升

  • 硬金合金化:添加镍元素(含量 10%)的硬金镀层,硬度从 80HV 提升至 180HV,耐磨性提升 4 倍,插拔 10000 次后镀层磨损量≤0.5μm;

  • 表面润滑:在金手指表面涂覆纳米级润滑膜(如 PTFE 涂层,厚度 5-10nm),摩擦系数从 0.3 降至 0.1,磨损速率降低 60%,且不影响导电性;

  • 插拔速度控制:建议插拔速度 10-20mm/s,过快(>30mm/s)会导致冲击磨损(磨损量增加 30%),过慢(<5mm/s)易产生静摩擦(局部温度升高)。



四、可靠性测试验证

  1. 机械测试:插拔测试(按额定次数循环,接触电阻变化≤20%)、振动测试(10-2000Hz,加速度 20G,测试后无松动);

  1. 环境测试:盐雾测试(48-96h,无锈蚀)、温度循环测试(-40℃-150℃,1000 次循环,镀层无开裂)、湿热测试(85℃/85% RH,1000h,接触电阻变化≤10%);

  1. 电气测试:接触电阻测试(初始≤0.1Ω,测试后≤0.3Ω)、绝缘电阻测试(≥100MΩ,500V DC)、耐电压测试(1000V AC,1 分钟无击穿)。
