光学、X 射线与红外各司其职-PCB成像技术解析

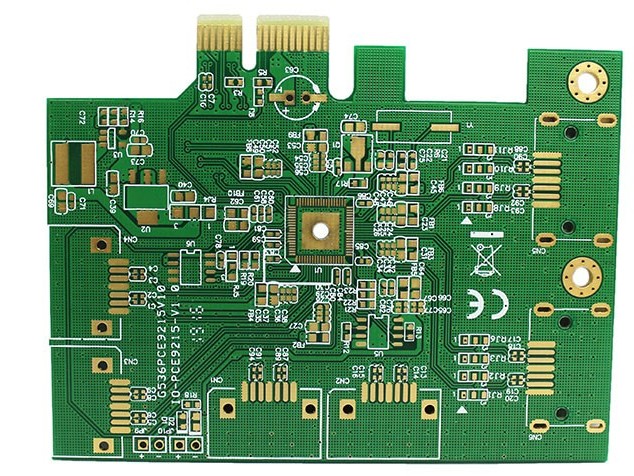

在 PCB 成像领域，没有 “万能技术”，不同的成像方式有着不同的原理和适用场景。其中，光学成像、X 射线成像和红外成像最为常用，它们如同 “三兄弟”，分别擅长 “看表面”“探内部”“查发热”，共同覆盖了 PCB 检测的大部分需求。今天，我们就深入解析这三种核心成像技术的原理、优势、适用场景及实际应用案例，带你看懂不同 PCB 成像技术的 “独门绝技”。

先看应用最广泛的 “光学成像”—— 它是 PCB 表面检测的 “主力军”，原理与我们日常用的相机类似，但精度和功能更强大。光学成像通过高分辨率 CCD 或 CMOS 相机，配合专用光源（如环形光源、条形光源），对 PCB 表面进行拍摄。不同的光源角度和颜色能突出不同的检测目标：比如用蓝色光源照射 PCB，能让线路与基板的对比度更高，便于检查线路是否断线；用斜射光源则能凸显焊盘的凸起高度，判断焊点是否饱满。此外，光学成像还能通过 “多视角拍摄”（如正面、45° 角、90° 角），全面捕捉 PCB 表面的细节，避免因视角盲区遗漏缺陷。

光学成像的优势在于 “高分辨率、低成本、无辐射”，最适合检测 PCB 表面的可见缺陷，比如线路缺口、焊盘氧化、元件缺件、标识模糊等。以手机 PCB 的表面检测为例，光学成像设备的分辨率可达 2000 万像素以上，能清晰分辨 0.005mm 的线路缺口（相当于头发丝直径的 1/10）；检测速度也极快，一块手机 PCB 的表面检测仅需 2-3 秒，完全适配消费电子的批量生产需求。不过，光学成像也有局限性 —— 它无法穿透 PCB 表层，无法检测内部的多层电路或隐藏焊点，比如 BGA（球栅阵列封装）芯片底部的焊点，就需要其他成像技术配合。

再看 “X 射线成像”—— 它是 PCB 内部检测的 “透视专家”，原理与医院的 X 光片类似，利用 X 射线的穿透性，捕捉 PCB 内部结构的图像。不同材质对 X 射线的吸收程度不同：金属（如铜线路、焊锡）会吸收更多 X 射线，在图像中呈现为 “深色区域”；树脂基板则吸收较少，呈现为 “浅色区域”。通过这种对比，工程师能清晰看到 PCB 内部的多层线路是否短路、通孔是否导通、BGA 芯片底部的焊点是否虚焊。

X 射线成像的核心优势是 “穿透性强、能检测隐藏缺陷”，尤其适合高密度 PCB 和复杂封装元件的检测。比如汽车电子中的 PCB，往往集成了多个 BGA 芯片和多层线路，内部焊点完全被元件覆盖，光学成像无法检测。此时，X 射线成像能穿透芯片外壳，清晰显示每个焊点的形态 —— 若焊点存在 “空洞”（内部有空隙），会在图像中呈现为 “浅色圆点”，工程师可据此判断焊点的可靠性。不过，X 射线成像设备成本较高，且存在辐射，需要专业防护，因此多用于关键领域的 PCB 检测（如汽车、医疗、航空航天）。

最后是 “红外成像”—— 它是 PCB 发热故障检测的 “热感仪”，原理是通过红外传感器捕捉 PCB 表面的温度分布，将温度差异转化为彩色图像（通常用红色表示高温区域，蓝色表示低温区域）。PCB 在工作时，正常线路和元件会有轻微发热，但如果存在短路、元件损坏等问题，局部电流会异常增大，导致温度急剧升高，在红外图像中形成明显的 “高温热点”。

红外成像的独特优势是 “能实时检测发热故障、无需停机”，广泛应用于 PCB 的故障排查和可靠性测试。比如服务器 PCB 在运行时，若某个电源芯片因老化导致短路，会迅速发热，红外成像设备能在 1 秒内定位这个 “高温热点”，且无需关闭服务器，不影响正常工作；在 PCB 的可靠性测试中，工程师还会通过红外成像观察 PCB 在长时间运行后的温度变化，判断是否存在 “过热风险”—— 比如某块工业 PCB 在满负荷工作 2 小时后，某个线路的温度超过 80℃，说明该线路的电流密度过高，需要优化设计。不过，红外成像的分辨率相对较低，无法检测非发热类缺陷（如线路断线），通常需与光学成像配合使用。

给大家分享一个综合应用案例：某手机厂商在生产新款手机 PCB 时，采用 “光学成像 + X 射线成像 + 红外成像” 的组合检测方案 —— 先用光学成像检测表面线路和元件是否合格，再用 X 射线成像检查 BGA 芯片底部焊点，最后通过红外成像测试 PCB 工作时的温度分布。这套方案让 PCB 的缺陷率从 0.8% 降至 0.1% 以下，极大提升了产品质量。

光学、X 射线、红外三种 PCB 成像技术各有专攻，没有 “优劣之分”，只有 “适配之别”。在实际应用中，需根据 PCB 的类型、检测需求和成本预算，选择合适的成像技术或组合方案，才能实现高效、精准的检测。
