PCB中集成组件：高密度电路的功能聚合核心

来源：捷配时间: 2025/09/24 09:24:50 阅读: 146 标签： PCB中集成组件

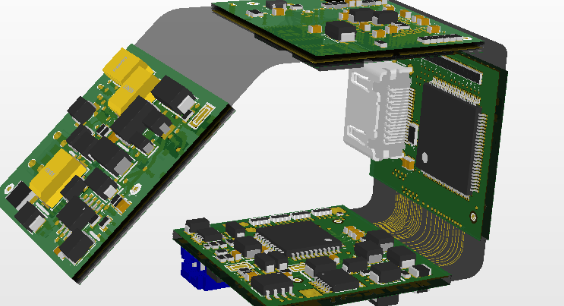

在电子设备向小型化、高可靠性发展的趋势中，PCB 不再是单纯承载离散元件的 “基板”，而是通过集成组件实现 “功能聚合”—— 将多个独立元件（如电阻、电容、芯片、传感器）整合为一体化组件并嵌入或贴装于 PCB，减少元件数量、缩短互联路径，同时提升电路稳定性。与传统 PCB “离散元件堆叠” 模式（元件间通过导线连接，数量多、路径长）相比，集成组件的核心差异在于 “功能集成度” 与 “空间利用率”：传统模式下，一块承载 10 个功能的 PCB 需 20 + 离散元件，而集成组件可将其压缩为 3-5 个一体化单元，PCB 面积减少 30% 以上。若对 PCB 中集成组件的特性理解不足，易出现集成过度导致的散热失控、兼容性冲突，或集成不足造成的空间浪费、可靠性下降。今天，我们从基础入手，解析 PCB 中集成组件的定义、核心价值、关键类型，帮你建立系统认知。

首先，明确 PCB 中集成组件的核心定义：指在 PCB 设计与制造阶段，通过 “封装集成”“埋置集成” 或 “贴装集成” 等方式，将多个具备独立功能的元件（无源元件、有源芯片、传感器、连接器等）整合为结构紧凑、互联简化的功能单元，直接与 PCB 形成电气与机械连接，实现 “多功能一体化” 的组件形式，覆盖信号处理、电源管理、传感检测等核心场景，是高密度 PCB 的核心组成部分。

与传统离散元件布局相比，PCB 中集成组件的核心价值体现在三个维度：?

空间极致压缩：传统离散布局中，元件间需预留焊接、散热与维修间隙（如 0402 元件间距≥0.15mm），10 个元件需占用≥100mm²PCB 面积；集成组件通过一体化封装消除间隙，相同功能下占用面积可减少 50%-70%。例如，某消费电子的电源管理电路，传统离散布局需 1 个芯片 + 6 个电容 + 4 个电阻，占用 80mm²；采用集成电源模块（将芯片与无源元件封装为一体）后，仅占用 25mm²，PCB 面积减少 68.75%；?

可靠性显著提升：离散元件的互联依赖导线与焊点，每增加 1 个元件就增加 2 个焊点，10 个元件存在 20 个潜在故障点（焊点虚焊、导线断裂）；集成组件通过内部金属化互联替代外部导线，故障点减少 80% 以上，同时避免外部环境（湿度、粉尘）对互联节点的侵蚀。某工业控制 PCB 的信号处理电路，离散布局时焊点故障率达 5%；改用集成信号模块后，故障率降至 0.3%；?

性能精准优化：集成组件的内部互联路径极短（通常＜1mm），远短于离散布局的导线长度（≥10mm），可大幅降低信号衰减与延迟 —— 高频信号（如 1GHz 以上）在集成组件中传输损耗比离散布局低 20%-30%，电源噪声因供电路径缩短减少 15%-25%。例如，5G 基站的射频电路采用集成射频模块后，信号传输延迟从 10ns 降至 3ns，满足 5G 低时延需求。?

PCB 中集成组件的关键类型需根据功能与集成方式划分，核心包括三类：?

集成无源组件（IPD）：将电阻、电容、电感等无源元件集成于陶瓷或有机基板，形成 “无源功能块” 贴装于 PCB，适用于电源滤波、信号匹配场景。例如，某智能手表的射频匹配电路，采用 IPD 集成 2 个电阻 + 3 个电容，体积仅 0.8mm×1.2mm，比离散元件节省 60% 空间，且寄生参数（如电感寄生电容）更稳定，信号匹配精度提升 10%；?

集成有源组件：将有源芯片（如 MCU、电源管理 IC）与周边无源元件（电容、电阻）集成封装，形成 “系统级功能模块”，如集成电源模块（PMIC + 滤波电容）、集成传感模块（传感器 + 信号放大芯片）。某医疗血糖仪的检测电路，采用集成传感模块（葡萄糖传感器 + ADC 芯片），检测误差从 5% 降至 2%，同时减少 PCB 布线量 40%；?

埋置式集成组件：将元件（如芯片、电阻）直接埋入 PCB 基材内部，仅露出引脚与 PCB 互联，完全不占用 PCB 表面空间，适用于极致小型化场景（如智能耳机、可穿戴设备）。某 TWS 耳机的充电管理电路，将充电芯片埋入 PCB 内部，表面仅保留 2 个引脚，PCB 表面利用率提升 35%，耳机体积缩小 15%。?

此外，PCB 中集成组件的关键参数需重点关注：?
