PCB组装的质量检测与缺陷解决
PCB 组装的质量直接决定电子设备的可靠性 —— 虚焊会导致设备间歇性故障（MTBF 缩短 50%），桥连会引发短路烧毁元件（报废率超 10%），据统计，未经过严格检测的 PCB 组件，现场故障率可达 5% 以上。与 “仅靠人工目视检测” 的低效方案不同，科学的质量检测需覆盖 “外观、内部、电气、可靠性” 全维度，结合自动化设备（AOI、X-Ray）与手动检测，同时建立 “缺陷 - 根因 - 解决方案” 的对应机制，快速解决生产中的问题。今天，我们解析 PCB 组装的核心检测方法、典型缺陷及解决策略，帮你建立全流程质量保障体系。?
一、PCB 组装的核心检测方法：从外观到可靠性的多层防护?
PCB 组装的检测需分阶段进行（贴装后、焊接后、成品后），每个阶段侧重不同维度，确保缺陷早发现、早解决，避免流入下工序。?
1. 外观检测：筛选显性缺陷的 “第一道防线”?
外观检测针对元件贴装偏移、焊接桥连、锡珠等显性缺陷，主要依赖 AOI（自动光学检测）与人工复检，是最基础也最关键的检测环节。?

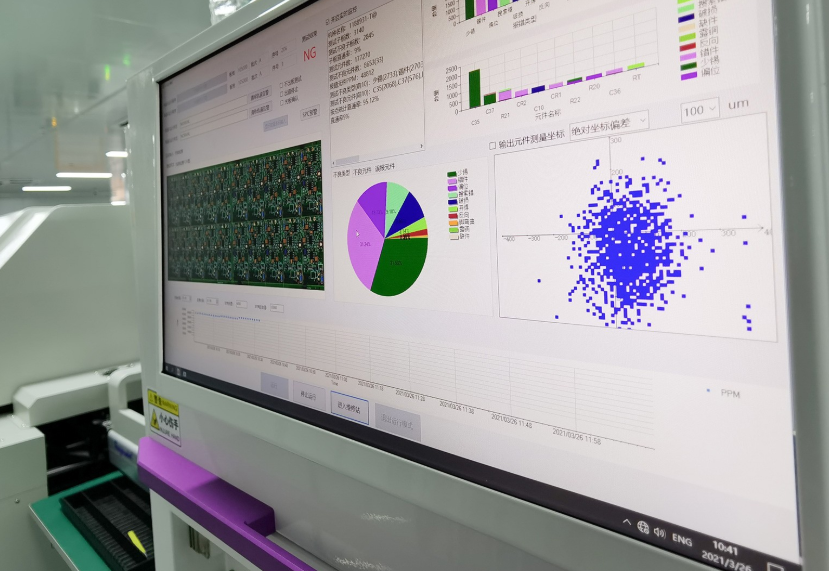

- AOI 检测（自动化核心）：?
- 检测时机：SMT 贴装后（检测元件偏移、错装、缺件）、回流焊 / 波峰焊后（检测虚焊、桥连、锡珠）；?
- 设备原理：通过高分辨率 CCD 相机（500~1000 万像素）拍摄 PCB 图像，与标准图像对比，识别差异缺陷；?
- 检测精度：元件偏移检测精度 ±0.02mm，虚焊识别率≥95%，锡珠检测最小直径 0.1mm；?
- 检测效率：每小时检测 500~1000 片 PCB（取决于 PCB 尺寸与元件密度），远超人工（50~100 片 / 小时）；?
- 优势与局限：优势是效率高、一致性好，适合大批量生产；局限是无法检测 BGA 底部虚焊、通孔内部填充不足等隐性缺陷。?
- 人工复检（补充检测）：?
- 复检范围：AOI 标记的疑似缺陷（如模糊识别的虚焊）、AOI 无法检测的区域（如 PCB 边缘元件、异形元件）；?
- 检测工具：放大镜（10~20 倍）、显微镜（50~100 倍，用于精细检测如 0201 元件桥连）；?
- 检测标准：遵循 IPC-A-610 电子组件可接受性标准，如元件偏移≤10% 焊盘尺寸、虚焊焊点润湿角≤45°、锡珠直径≤0.15mm 且不靠近引脚。?
2. 内部检测：排查隐性缺陷的 “关键手段”?
内部检测针对 BGA 底部虚焊、通孔填充不足、元件内部损坏等隐性缺陷，核心依赖 X-Ray 检测，是高可靠性场景（汽车电子、医疗设备）的必选环节。?
- X-Ray 检测原理与设备：?
- 原理：利用 X 射线穿透 PCB，不同密度的物质（焊锡、元件、PCB 基材）对 X 射线的吸收不同，形成灰度图像，通过灰度差异识别缺陷（如 BGA 锡球空洞、通孔无焊锡）；?
- 设备类型：?
- 2D X-Ray：适用于简单缺陷检测（如通孔填充不足），成本较低；?
- 3D X-Ray：通过断层扫描生成 3D 图像，精准检测 BGA 锡球空洞率（≤25% 为合格）、焊锡厚度，适配高密度组件（如手机主板 BGA）。?
- 检测参数与标准：?
- BGA 检测：锡球空洞率≤25%（单个空洞面积≤10% 锡球面积），锡球与焊盘润湿良好（无明显间隙）；?
- 通孔检测：填充率≥90%（通孔内焊锡高度≥通孔深度的 90%），无明显气泡（直径≤0.1mm）；?
- 检测时机：回流焊 / 波峰焊后，尤其是 BGA、QFP 等高密度元件焊接后，确保内部焊接质量。?
案例：某汽车电子工厂组装 BGA 芯片（球径 0.4mm），2D X-Ray 检测发现 15% 的锡球空洞率超 30%，改用 3D X-Ray 定位后，发现是回流焊恒温时间不足（60s），延长至 80s 后，空洞率降至 10% 以下。?
3. 电气检测：验证功能与连接的 “核心环节”?
电气检测通过施加电压、电流，检测组件的电气连接与功能是否正常，避免 “外观合格但功能失效” 的组件流入市场，核心包括 ICT 与 FCT 检测。?
- ICT（在线测试）：检测电气连接：?
- 检测原理：通过测试针床接触 PCB 测试点，施加测试信号，检测开路（如引脚虚焊）、短路（如桥连）、元件参数偏差（如电阻值超差、电容漏电）；?
- 检测范围：覆盖 90% 以上的电气连接点，测试精度高（电阻测试精度 ±1%，电容 ±5%）；?
- 优势：快速定位故障点（如某引脚开路），便于返修，测试时间短（每片 PCB 10~30 秒）。?
- FCT（功能测试）：验证组件功能：?
- 检测原理：模拟组件的实际工作环境，施加输入信号，检测输出信号是否符合设计要求（如电源模块输出电压是否为 5V±0.1V，通信模块是否能正常收发数据）；?
- 检测设备：定制测试夹具（适配 PCB 尺寸与接口）、信号发生器、示波器、万用表等；?
- 优势：直接验证组件的功能性，确保流入市场的产品能正常工作，是出厂前的 “最后一道检测”。?
4. 可靠性检测：确保长期稳定的 “终极保障”?
可靠性检测模拟组件在实际使用中的环境（温度、湿度、振动），评估长期使用后的性能变化，适用于汽车电子、工业控制、医疗设备等高可靠性场景。?
- 常见检测项目：?
- 温度循环测试：-40~125℃，100~1000 次循环，检测焊点抗温度冲击能力（无虚焊、开裂）；?
- 湿热测试：85℃/85% RH，500~1000 小时，检测 PCB 与元件的耐湿热腐蚀能力（无漏电、参数漂移）；?
- 振动测试：10~2000Hz，加速度 5~30g，检测元件抗振动能力（无脱落、引脚断裂）；?
- 机械冲击测试：500~1000g，冲击时间 0.5~1ms，检测组件抗冲击能力（如跌落时无损坏）。?
- 检测标准：遵循 IEC 60068（环境测试）、AEC-Q100（汽车电子）、ISO 10993（医疗设备）等行业标准，确保检测结果的权威性。?
二、PCB 组装的典型缺陷与解决策略：从根因到落地的全流程?
PCB 组装中常见的缺陷包括虚焊、桥连、元件偏移、锡珠、通孔填充不足，需针对每个缺陷的根因（工艺参数、材料、设备）制定精准解决方案。?
1. 缺陷 1：虚焊（焊点润湿不良，导通电阻＞100mΩ）?
- 外观特征：焊点灰暗无光泽，润湿角＞45°，BGA 底部可见间隙；?
- 核心根因：?
- 焊膏 / 助焊剂问题：焊膏活性不足、助焊剂喷涂量少（＜10μm）、焊膏氧化（存放超 6 个月）；?
- 焊接参数问题：回流焊峰值温度不足（＜230℃，无铅焊膏）、波峰焊浸润时间短（＜3 秒）；?
- 元件 / PCB 问题：元件引脚氧化（氧化层厚度＞1μm）、PCB 焊盘污染（油污、灰尘）。?
- 解决策略：?
- 材料处理：更换活性好的焊膏（如含高活化剂的无铅焊膏）、增加助焊剂喷涂量（15~25μm）、酸洗氧化引脚（10% 硫酸溶液 1~2 分钟）；?
- 参数调整：回流焊峰值温度提高 5~10℃（如 235~245℃）、波峰焊浸润时间延长 1~2 秒（4~5 秒）；?
- 清洁处理：用异丙醇清洗 PCB 焊盘，去除油污与灰尘。?
2. 缺陷 2：桥连（相邻引脚 / 焊盘被焊锡连接，短路）?
- 外观特征：相邻引脚间有焊锡桥接，万用表检测短路（电阻＜1Ω）；?
- 核心根因：?
- 焊膏印刷问题：焊膏量过多（厚度＞50μm）、钢网开口过大（＞焊盘尺寸 10%）；?
- 贴装问题：元件偏移（＞0.1mm），导致引脚靠近相邻焊盘；?
- 焊接问题：回流焊升温速率快（＞2℃/s），焊膏流动性过强；波峰焊第二波流速快（＞1.0m/s）。?
- 解决策略：?
- 印刷优化：减少焊膏厚度（30~40μm）、缩小钢网开口（5%~10%）、清理钢网堵塞开口；?
- 贴装调整：校准贴片机定位（偏差≤±0.05mm）、降低贴装速度（10~20mm/s），避免元件偏移；?
- 焊接调整：回流焊升温速率降至 1~1.5℃/s、波峰焊第二波流速降至 0.5~0.8m/s。?
3. 缺陷 3：元件偏移（贴装位置偏差＞0.1mm）?
- 外观特征：元件引脚未完全覆盖焊盘，AOI 检测标记偏移；?
- 核心根因：?
- 贴片机问题：视觉系统校准偏差（＞±0.01mm）、吸嘴尺寸不匹配（如 0402 元件用 0.5mm 吸嘴）、送料器偏差（＞±0.02mm）；?
- 焊膏问题：焊膏粘度低（＜80Pa?s），贴装后元件滑动；?
- PCB 问题：PCB 定位 Mark 点污染或偏差（＞±0.01mm）。?
- 解决策略：?
- 设备校准：重新校准贴片机视觉系统（偏差≤±0.01mm）、更换适配吸嘴（0402 用 0.3mm 吸嘴）、校准送料器（偏差≤±0.02mm）；?
- 焊膏调整：更换高粘度焊膏（100~120Pa?s）或添加增稠剂（≤5%）；?
- PCB 处理：清洁 Mark 点（异丙醇擦拭）、更换 Mark 点偏差超标的 PCB。?
4. 缺陷 4：锡珠（独立焊锡颗粒，直径＞0.15mm）?
- 外观特征：PCB 表面或元件间隙中存在独立锡珠，易导致短路；?
- 核心根因：?
- 焊膏问题：焊膏中焊锡粉末氧化、焊膏粘度低（＜80Pa?s）；?
- 印刷问题：焊膏印刷后刮刀残留，导致多余焊膏；?
- 回流焊问题：预热温度低（＜80℃），溶剂快速逸出冲击焊膏形成锡珠。?
- 解决策略：?
- 焊膏处理：使用新鲜焊膏（存放＜3 个月）、搅拌均匀（机器搅拌 2~3 分钟）；?
- 印刷优化：调整刮刀压力（15~20N）、清洁刮刀残留焊膏；?
- 回流焊调整：提高预热温度（90~100℃）、降低升温速率（1℃/s）。?
5. 缺陷 5：通孔填充不足（填充率＜90%）?
- 外观特征：X-Ray 检测显示通孔内焊锡未填满，ICT 检测可能出现开路；?
- 核心根因：?
- 波峰焊问题：波峰高度不足（＜PCB 厚度 1/2）、传输速度快（＞1.5m/min）、锡温低（＜250℃）；?
- 元件问题：引脚与通孔间隙小（＜0.1mm），焊锡难以流入；?
- PCB 问题：通孔内壁污染（油污、氧化），焊锡润湿性差。?
- 解决策略：?
- 波峰焊调整：升高波峰高度（PCB 厚度 1/2~2/3）、降低传输速度（1.0~1.2m/min）、提高锡温（250~255℃）；?
- 元件 / PCB 处理：选择引脚与通孔间隙 0.1~0.2mm 的元件、用通孔清洗液（如中性清洁剂）清理通孔内壁。?
三、检测与缺陷解决的核心原则?
- 预防优先：通过优化工艺参数（如焊膏印刷、焊接温度）、选择合格材料，减少缺陷产生，比事后返修更高效；?
- 数据驱动：记录每次缺陷的类型、数量、根因与解决方案，建立数据库，避免同类问题重复发生；?
- 分层检测：贴装后检测元件偏移，焊接后检测焊点质量，成品后检测功能与可靠性，确保每个环节无缺陷流入下工序。?
PCB 组装的质量检测需 “全维度覆盖”，缺陷解决需 “精准定位根因”，通过自动化检测与科学优化，可将组装良率从 90% 提升至 99% 以上，确保电子设备的可靠性与稳定性。
