激光直接成像（LDI）常见缺陷与解决方案：从线宽偏差到曝光不均的精准排查
来源：捷配
时间: 2025/09/29 09:35:39
阅读: 153
标签：
激光直接成像（LDI）

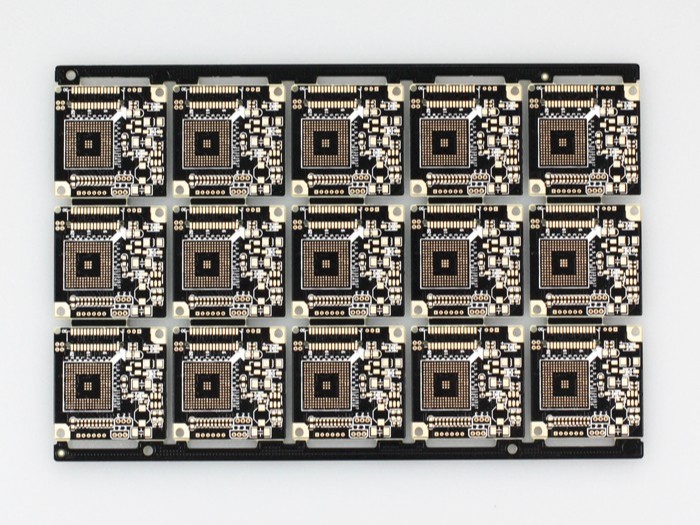

激光直接成像（LDI）虽精度高，但在实际生产中仍可能因 “参数不匹配、材料异常、设备故障” 出现缺陷 —— 线宽偏差超 ±2μm 会导致阻抗超标，边缘锯齿会影响信号传输，曝光不均会引发批量报废。与 “盲目调整参数” 的低效方案不同，科学的缺陷解决需 “定位缺陷类型 - 分析根因 - 针对性施策”，针对线宽偏差、边缘锯齿、曝光不均、显影残留、蚀刻缺损五大常见缺陷，建立标准化排查流程。今天，我们解析 LDI 的常见缺陷，结合案例分析根因与解决方法，帮你快速定位并解决问题。?
一、缺陷 1：线宽偏差（实际线宽与设计偏差＞±2μm）?
线宽偏差是 LDI 最常见的缺陷，表现为实际线宽比设计值宽（过宽）或窄（过窄），会导致 PCB 阻抗波动（如 50Ω 阻抗偏差超 ±10%），影响高频信号传输，常见于细线路（≤20μm）制造。?
1. 核心根因?
- 激光参数不当：?
- 激光功率过高（如高灵敏度感光胶用 20mW 功率）：导致感光胶过度交联，显影后线路边缘残留，线宽偏宽（如设计 20μm，实际 22.5μm）；?
- 激光功率过低（如低灵敏度感光胶用 8mW 功率）：感光胶反应不充分，显影时边缘溶解，线宽偏窄（如设计 20μm，实际 18.2μm）；?
- 光斑直径不匹配（如 10μm 线宽用 20μm 光斑）：光斑过大导致线路边缘重叠，线宽偏宽；?
- 扫描参数不当：?
- 扫描速度过快（能量不足）：线宽偏窄；?
- 扫描速度过慢（能量过剩）：线宽偏宽；?
- 扫描路径重叠率不足（＜10%）：光斑拼接间隙大，线宽偏窄；?
- 显影蚀刻参数不当：?
- 显影时间过长（如 120 秒）：感光胶过度溶解，线宽偏窄；?
- 蚀刻时间过长（如 25 分钟蚀刻 1oz 铜箔）：侧蚀量增加，线宽偏窄；?
- 材料问题：?
- 感光胶厚度不均（偏差＞±1μm）：厚胶区域线宽偏宽，薄胶区域偏窄；?
- PCB 基材热胀冷缩（温度变化＞5℃）：基材膨胀导致线路拉伸，线宽偏窄。?
2. 排查与解决步骤?
- 测量与定位：?
- 用激光测径仪（精度 ±0.1μm）测量不同区域的线宽（每 10cm² 测 5 点），确定是整体偏差还是局部偏差（整体偏差多为参数问题，局部偏差多为材料或设备问题）；?
- 示例：某 PCB 整体线宽偏宽 2.3μm，判断为参数问题；若仅边缘区域偏宽 1.8μm，判断为材料或设备局部异常。?
- 参数排查：?
- 激光功率：用功率计检测实际功率（如设计 10mW，实际 15mW），超差则调整至标准值（如降至 10mW）；?
- 扫描速度：用光栅尺检测实际速度（如设计 200mm/s，实际 150mm/s），超差则调整至 200mm/s；?
- 曝光能量：计算实际能量（能量 = 功率 × 时间 / 面积），如设计 200mJ/cm²，实际 250mJ/cm²，需降低功率或提高速度；?
- 材料与环境排查：?
- 感光胶厚度：用膜厚仪测量（如偏差 ±1.5μm），更换涂覆均匀的感光胶（偏差≤±0.5μm）；?
- 车间温湿度：控制温度 23±2℃，湿度 50±5%，避免基材热胀冷缩；?
- 显影蚀刻调整：?
- 显影时间：如偏宽则延长显影时间 5-10 秒（去除残留），偏窄则缩短 5-10 秒；?
- 蚀刻时间：如偏窄则缩短蚀刻时间 2-3 分钟（减少侧蚀）；?
二、缺陷 2：边缘锯齿（线路边缘粗糙度 Ra＞0.5μm）?
边缘锯齿表现为线路边缘不平整，呈 “锯齿状” 或 “波浪状”，会导致高频信号传输时的阻抗突变（如 10GHz 信号反射系数从 - 20dB 恶化至 - 15dB），常见于超细线（≤15μm）制造。?
1. 核心根因?
- 激光系统问题：?
- 光斑质量差（圆度＜90% 或能量分布不均）：椭圆光斑导致线路边缘一侧宽一侧窄，形成锯齿；?
- 激光功率波动（±5%）：功率忽高忽低导致感光胶反应不均，边缘粗糙；?
- 扫描系统问题：?
- 扫描路径规划不当（无抗锯齿处理）：像素化时线路边缘未做灰度过渡，光斑拼接形成锯齿；?
- 平台振动（振幅＞0.3μm）：扫描时平台晃动导致光斑位置偏移，边缘错位；?
- 材料问题：?
- 感光胶颗粒度大（＞5μm）：感光胶中的颗粒导致激光散射，边缘成像不均；?
- PCB 基材表面粗糙（Ra＞0.3μm）：基材表面不平整导致感光胶涂覆不均，边缘反应差异；?
2. 排查与解决步骤?
- 外观与设备检测：?
- 用扫描电子显微镜（SEM）观察边缘锯齿形态（如单向锯齿多为光斑椭圆，不规则锯齿多为功率波动）；?
- 检测激光光斑（用光斑分析仪）：圆度＜90% 则更换激光准直镜，能量分布不均则清洁光学镜片；?
- 扫描参数优化：?
- 开启抗锯齿功能：在数据处理阶段对线路边缘进行 “多灰度级像素过渡”（如 32 级灰度），锯齿深度从 0.8μm 降至 0.3μm；?
- 减少平台振动：检查平台支撑脚（是否松动），添加减震垫（如硅胶减震垫，减震率≥30%），振幅控制在≤0.2μm；?
- 材料更换：?
- 选用细颗粒感光胶（颗粒度≤3μm，如 AZ 4620），边缘粗糙度可降低 40%；?
- 选用低粗糙度基材（Ra≤0.2μm），确保感光胶涂覆均匀；?
三、缺陷 3：曝光不均（局部区域曝光过度或不足）?
曝光不均表现为 PCB 不同区域的线路质量差异 —— 部分区域线宽偏宽（过曝），部分区域线宽偏窄（欠曝），甚至出现局部无线路（完全欠曝），会导致批量缺陷率升高（＞5%），常见于大面积 PCB（≥300mm×300mm）制造。?
1. 核心根因?
- 激光系统问题：?
- 光学镜片污染（灰尘、油污）：镜片污染导致激光能量衰减，对应区域欠曝；?
- 激光束偏移（光斑中心偏离扫描中心）：边缘区域能量不足，欠曝；?
- 扫描系统问题：?
- 定位基准点错误（如基准点识别偏差 ±1μm）：导致扫描区域整体偏移，边缘区域曝光不完整；?
- 扫描路径重叠率不足（＜10%）：相邻扫描区域衔接处能量不足，欠曝；?
- 材料与预处理问题：?
- 感光胶涂覆不均（厚度偏差＞±1μm）：厚胶区域欠曝，薄胶区域过曝；?
- 预烘干不均（局部溶剂残留＞5%）：残留溶剂多的区域感光胶反应不充分，欠曝；?
2. 排查与解决步骤?
- 能量与材料检测：?
- 用能量分布仪检测 PCB 表面的激光能量分布（如边缘区域能量比中心低 20%），清洁光学镜片（用异丙醇 + 无尘布），能量均匀性提升至 ±5%；?
- 用膜厚仪检测感光胶厚度（如局部厚度 12μm，其他区域 8μm），重新涂覆感光胶（均匀性偏差≤±0.5μm）；?
- 扫描与预处理调整：?
- 重新定位基准点：清洁基准点，用亚像素识别算法提升定位精度（偏差≤±0.05μm）；?
- 提高扫描重叠率：从 10% 提升至 15-20%，衔接处欠曝率从 8% 降至 0.5%；?
- 优化预烘干：分阶段升温（60℃→70℃→80℃），延长烘干时间 5 分钟，溶剂残留≤3%；?
四、缺陷 4：显影残留（感光胶未完全去除，覆盖线路边缘）?
显影残留表现为显影后线路边缘或表面仍有未去除的感光胶，呈 “白色残留” 或 “褐色斑点”，会导致蚀刻时线路边缘保护过度（线宽偏宽）或局部无法蚀刻（残留铜），常见于高灵敏度感光胶使用场景。?
1. 核心根因?
- 曝光参数不当：?
- 曝光能量过高（如超过感光胶最大耐受能量 30%）：感光胶过度交联，显影液无法溶解；?
- 曝光时间过长（如扫描速度过慢）：与高能量同理，导致过度交联；?
- 显影参数不当：?
- 显影液浓度过低（如碳酸钠溶液＜1%）：溶解能力不足，无法去除残留；?
- 显影温度过低（＜25℃）：溶解速度慢，残留无法充分去除；?
- 显影时间过短（＜60 秒）：未达到残留去除时间；?
- 感光胶问题：?
- 感光胶过期（有效期超 6 个月）：感光胶活性下降，反应不均，易产生残留；?
2. 排查与解决步骤?
- 曝光与显影参数核查：?
- 降低曝光能量（如从 250mJ/cm² 降至 200mJ/cm²），过度交联减少，残留率从 10% 降至 1%；?
- 调整显影参数：浓度提高至 1.5%，温度升至 28℃，时间延长至 90 秒，溶解能力提升；?
- 材料更换：?
- 使用在有效期内的感光胶（距过期≥3 个月），避免活性下降导致的残留；?
五、缺陷 5：蚀刻缺损（线路局部缺失或断裂）?
蚀刻缺损表现为线路出现 “缺口”“断裂” 或 “边缘缺损”，会导致电气开路（导通电阻＞100mΩ），常见于薄铜（0.5oz）或细线路（≤15μm）制造。?
1. 核心根因?
- 显影参数不当：?
- 显影过度（时间过长或温度过高）：感光胶边缘溶解过多，蚀刻时铜箔暴露，形成缺损；?
- 蚀刻参数不当：?
- 蚀刻温度过高（＞50℃）：蚀刻速度过快，边缘侧蚀量增加，形成缺口；?
- 蚀刻液浓度过高（如氯化铁＞45%）：溶解能力过强，薄铜线路易被蚀刻断裂；?
- 感光胶问题：?
- 感光胶耐蚀刻性差（如普通感光胶用于碱性蚀刻液）：蚀刻时感光胶溶解，铜箔暴露；?
2. 排查与解决步骤?
- 显影与蚀刻参数调整：?
- 缩短显影时间（如从 90 秒降至 75 秒），降低显影温度（从 30℃降至 27℃），避免过度溶解；?
- 降低蚀刻温度（从 52℃降至 48℃），稀释蚀刻液浓度（如氯化铁从 45% 降至 42%），侧蚀量从 2μm 降至 1μm；?
- 感光胶选型：?
- 碱性蚀刻液选耐碱感光胶（如旭化成 AZ 7225），酸性蚀刻液选耐酸感光胶，避免感光胶溶解；?
LDI 缺陷解决需 “精准定位根因”，避免盲目调整参数，核心是建立 “缺陷 - 根因” 的对应关系，结合设备检测、参数核查、材料更换，高效解决问题，确保线路质量稳定。
