消费级边缘 AI 盒子PCB：微型化与低成本平衡
来源：捷配
时间: 2025/10/08 09:09:01
阅读: 10

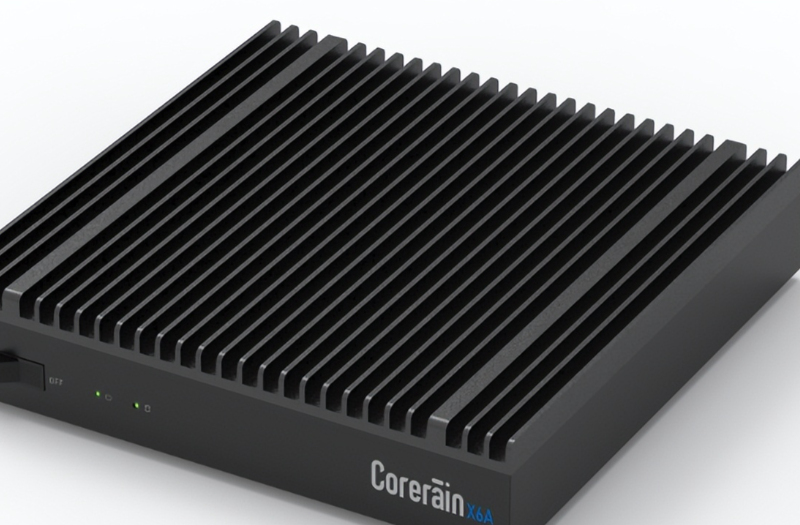

消费级边缘 AI 盒子（如智能摄像头边缘处理器、家庭 AI 网关、小型安防检测盒）是边缘计算 “民用化载体”，需在小尺寸（≤150mm×100mm）、低成本（PCB 成本≤50 元）、低功耗（整机功耗≤10W）的条件下，实现 AI 推理（如人脸识别、物体检测，准确率≥95%）与多设备连接（支持 Wi-Fi 6、蓝牙 5.3）。但普通 PCB 设计难以平衡这些需求：某智能摄像头边缘盒，因 PCB 面积过大（180mm×120mm），无法适配家庭弱电箱，安装需额外打孔；某家庭 AI 网关因采用全罗杰斯基材（成本占比 40%），PCB 成本超 80 元，超出消费级定价预期；某安防检测盒因 PCB 散热不足，AI 芯片（如瑞芯微 RK3588S）温度超 90℃，频繁触发 “降频锁帧”，人脸识别准确率从 95% 降至 85%。
要平衡消费级产品的 “尺寸、成本、性能”，边缘 AI 盒子 PCB 需掌握三大设计平衡术：第一是微型化的高密度 HDI 工艺。150mm×100mm 的空间需集成 AI 芯片、内存、无线模块：采用 8 层 2 阶 HDI 工艺（盲孔 0.1mm，埋孔 0.15mm），过孔占用面积减少 60%，比传统 4 层 PCB 布局密度提升 80%，在 150mm×100mm 空间内可集成 RK3588S AI 芯片（4 核 A76）、4GB DDR4 内存、Wi-Fi 6 模块；支持 01005（0.4mm×0.2mm）超小型阻容元件与 QFN 封装的无线芯片（如高通 QCA6391，封装 5mm×5mm），元件占用面积减少 70%；采用 “正反面立体布局”，将发热的 AI 芯片、电源模块布置在正面（靠近散热孔），敏感的无线模块布置在背面，通过埋孔实现互联，平面尺寸缩小 15%。某智能摄像头边缘盒通过微型化优化，PCB 面积从 180mm×120mm 缩小至 145mm×95mm，成功适配家庭弱电箱。
第二是成本与性能的基材平衡。消费级产品需控制成本，但不能牺牲 AI 算力：非高频区域采用普通高 Tg FR-4（如生益 S1141，成本比罗杰斯低 60%），满足 AI 芯片供电、逻辑控制等需求；仅 Wi-Fi 6（5GHz）、蓝牙 5.3 高频敏感区域，局部采用罗杰斯 RO4350B 基材（占板面积≤20%），通过 “局部覆盖” 降低成本，5GHz 信号传输 5 米衰减≤8dB，比全普通基材（衰减 12dB）提升 33%；元件选用国产替代型号（如国产 DDR4 内存、阻容元件），成本比进口低 25%，整体 PCB 成本可控制在 45 元以内。某家庭 AI 网关通过基材优化，成本从 80 元降至 45 元，符合消费级定价。
第三是低功耗与散热的协同优化。消费级产品需低功耗以降低散热成本（无需风扇）：选用低功耗 AI 芯片（RK3588S 典型功耗 6W），电源管理芯片用 TI TPS65983（静态电流≤1μA，效率≥90%），将整机功耗控制在 8W 以内；在 AI 芯片下方布置孔径 0.3mm、间距 1mm 的散热过孔阵列（过孔内壁镀铜 30μm），将热量传导至 PCB 背面的铝制散热片（导热系数≥2W/m?K），芯片温度从 90℃降至 72℃；PCB 表面设计 “铜箔散热网格”（线宽 0.2mm，间距 0.5mm），覆盖 AI 芯片周边 3cm 区域，增大散热面积。某安防检测盒通过散热优化，AI 芯片温度稳定在 70℃，人脸识别准确率恢复至 95%。
针对消费级边缘 AI 盒子 PCB 的 “微型化、低成本、低功耗” 需求，捷配推出消费级解决方案：微型化采用 8 层 2 阶 HDI+01005 元件，最小尺寸 140mm×90mm；成本控制用普通 FR-4 + 局部罗杰斯 + 国产元件，PCB 成本≤50 元；散热含散热过孔 + 铝制散热片，AI 芯片温度≤75℃。同时，捷配的 PCB 通过 FCC/CE 电磁兼容测试、Wi-Fi 联盟认证，适配智能摄像头、家庭网关场景。此外，捷配支持 1-8 层消费级边缘 PCB 免费打样，24 小时交付样品，批量订单可提供成本与尺寸优化方案，助力消费电子厂商研发高性价比的边缘 AI 产品。
