工业机器人物联网模块 PCB：EMC 干扰下，如何让位置数据传输零误差？

来源：捷配时间: 2025/09/30 10:19:27 阅读: 25

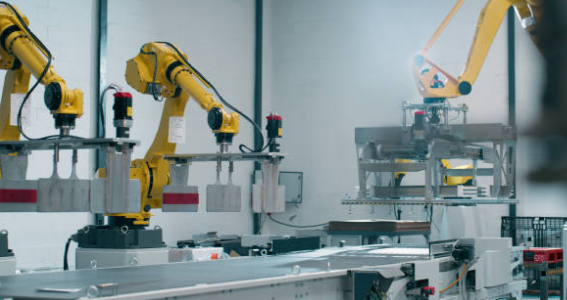

工业机器人的物联网模块（用于位置反馈、力控数据上传）需在车间强电磁干扰（电机、变频器产生 10kHz-1MHz 噪声）环境下，实现数据传输误差≤±0.1mm、通信误码率≤10^-9。普通 PCB 若抗干扰不足，易导致数据失真：某 3C 工厂的机器人模块，因 PCB 未做屏蔽，受变频器干扰，位置反馈数据偏差从 ±0.1mm 扩大至 ±0.5mm，螺丝锁附位置偏移，产品合格率下降 15%；某汽车焊接车间的模块因电源噪声侵入力控采集线路，力控数据出现 “工频纹波”（50Hz），焊接压力波动 ±5N，焊缝强度不达标；更严重的是，某重型机械厂的模块因 EMC 辐射超标（56dBμV/m），干扰周边 PLC，机器人与传送带动作不协调，生产效率下降 20%。

要实现 “EMC 干扰下数据零误差”，工业机器人物联网模块 PCB 需构建 “电源滤波、信号屏蔽、接地优化” 三重抗干扰防线：第一是电源端的传导干扰过滤。电机、变频器的干扰常通过电源侵入：在模块电源入口串联共模电感（TDK ACM2012，阻抗 600Ω@100MHz）与磁珠（阻抗 1kΩ@100MHz），滤除低频传导噪声；并联 X 电容（0.1μF/250V）与 Y 电容（1000pF/250V），抑制共模干扰，将电源纹波控制在 10mV 以内；在机器人位置传感器供电端并联 22μF 钽电容 + 0.1μF MLCC 电容（X7R 材质），进一步滤除高频噪声，某 3C 工厂通过电源优化，位置反馈偏差恢复至 ±0.12mm，产品合格率提升至 98%。

第二是信号端的辐射干扰屏蔽。位置反馈与力控信号易受辐射干扰：位置反馈线路（如编码器信号）采用 “屏蔽双绞线”（线距 0.15mm，外侧覆盖 1oz 接地铜箔），干扰抑制率≥90%，工频纹波从 50mV 降至 5mV 以下；力控采集芯片（如 TI ADS1232）与 MCU 区域外侧布置 “双层金属屏蔽罩”（0.15mm 铝箔 + 0.1mm 铜箔），屏蔽罩接地电阻≤50mΩ，电机噪声抑制率≥95%；PCB 上的高频通信线路（如 EtherCAT）设计为阻抗 100Ω±3% 的差分对，与电源线路间距≥8mm，避免交叉干扰，某汽车焊接车间通过屏蔽优化，焊接压力波动从 ±5N 降至 ±1N，焊缝强度达标。

第三是接地系统的干扰隔离。不合理的接地会形成干扰回路：采用 “星形接地” 设计，电源地、信号地、屏蔽地分别独立连接至 PCB 中心的接地点（靠近 MCU），避免不同接地回路的电流相互干扰；位置反馈与力控信号的接地铜箔宽度≥2mm（2oz 厚度），降低接地阻抗（≤50mΩ），减少接地电压降；高频通信区域采用 “多点接地”（接地间距≤2cm），缩短高频噪声的接地路径，某重型机械厂通过接地优化，EMC 辐射从 56dBμV/m 降至 40dBμV/m（符合 CISPR 22 Class B 标准），机器人与传送带动作恢复协调。

针对工业机器人物联网模块 PCB 的 “抗 EMC、高精准” 需求，捷配推出工业级抗干扰解决方案：电源滤波含共模电感 + X/Y 电容，纹波≤10mV；信号屏蔽用双层屏蔽罩 + 屏蔽双绞线，干扰抑制率≥95%；接地系统支持星形接地 + 多点接地，阻抗≤50mΩ。同时，捷配的 PCB 通过 IEC 61000-4-3 射频抗扰度测试、EtherCAT 兼容性测试，适配 3C、汽车、重型机械场景。此外，捷配支持 1-4 层机器人物联网 PCB 免费打样，48 小时交付样品，批量订单可提供 EMC 测试报告，助力机器人厂商提升数据传输精度。
