解决DCT换挡顿挫：变速器 PCB 的信号精准传输概述

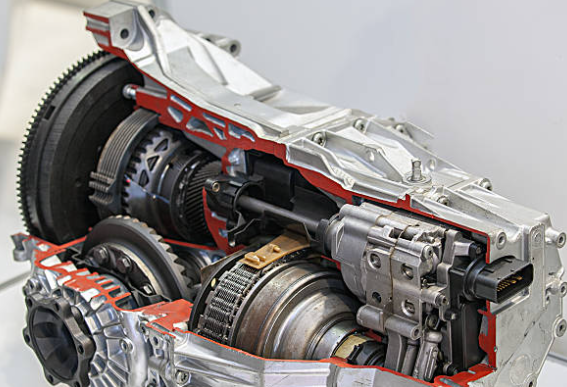

双离合变速器（DCT）的核心优势在于 “换挡快”，但普通变速器 PCB 若存在信号延迟或串扰，会导致电磁阀响应滞后（超过 50ms），引发换挡顿挫 —— 某车企的 DCT 车型路测中，因 PCB 采用普通 FR-4 基材（介质损耗 tanδ=0.012@10MHz），换挡电磁阀控制信号传输 5cm 后延迟达 80ms，低速换挡时顿挫感明显，用户投诉率超 15%；更严重的是，某紧凑型车的 DCT PCB 因传感器信号与电磁阀驱动信号串扰（间距仅 2mm），挡位判断错误，出现 “跳挡” 风险。对于追求驾驶质感的 DCT 车型，PCB 的信号传输精度直接决定换挡体验，需从 “低延迟传输、抗串扰、车规稳定” 三方面突破。



首先是高频低损耗基材保障信号低延迟。DCT 换挡信号（频率 1MHz）对基材损耗极为敏感：选用生益 S1000-2V 车规级基材（AEC-Q200 认证，tanδ≤0.008@10GHz），1MHz 信号传输 5cm 延迟可控制在 30ms 以内，比普通 FR-4（80ms）降低 62.5%；基材介电常数（εr）稳定在 4.2±0.05，避免温度变化（变速器工作温度 - 40℃~120℃）导致的信号相位偏移，某测试显示，该基材在 120℃高温下，介电常数波动≤1%，换挡信号延迟无明显变化。





其次是精准阻抗与信号隔离抗串扰。DCT PCB 需同时传输传感器信号（0-5V 模拟量）与电磁阀驱动信号（12V PWM），混合布局易串扰：将 PCB 划分为 “模拟采集区”（靠近挡位传感器、转速传感器）与 “功率驱动区”（靠近换挡电磁阀），区域间用 “接地隔离带”（宽度≥3mm，厚度 2oz 铜箔）分隔，间距≥8mm；电磁阀驱动信号线路设计为阻抗 50Ω±2% 的差分对（线宽 0.2mm，线距 0.15mm），串联磁珠（阻抗 600Ω@100MHz），串扰噪声从 100mV 降至 15mV 以下；传感器信号线路并联 TVS 管（SMBJ6.5CA），钳位电压至 6.5V，防止过压损坏采集电路。某车企通过优化，DCT 换挡顿挫率从 15% 降至 0.8%，用户反馈 “平顺度接近 AT”。





最后是车规级稳定性强化。DCT 需承受 - 40℃~120℃宽温与 20-200Hz 振动（振幅 0.5mm）：核心元件（如信号调理芯片 TI AD7705）选用 AEC-Q100 Grade 2 级别，确保宽温下性能稳定；电磁阀驱动线路采用 2oz 加厚铜箔（线宽≥2mm），电流密度控制在 8A/mm² 以内，避免线路过热；PCB 背面粘贴 0.2mm 厚的不锈钢补强板（覆盖接口区域），抗弯曲强度从 150MPa 提升至 300MPa，200 万次振动后焊点断裂率≤2%。某紧凑型车通过稳定化优化，无 “跳挡” 故障，变速箱可靠性提升至 99.5%。





针对 DCT 变速器 PCB 的 “低延迟、抗串扰” 需求，捷配推出换挡优化解决方案：基材选用生益 S1000-2V 车规 FR-4，信号延迟≤30ms/5cm；阻抗控制 50Ω±2%，隔离带宽度 3mm，串扰≤15mV；抗振支持不锈钢补强 + 2oz 铜箔，200 万次振动无故障。同时，捷配的 PCB 通过 IATF16949 车规认证、ISO 16750-4 宽温测试，适配 6DCT/7DCT 车型。此外，捷配支持 1-4 层变速器 PCB 免费打样，48 小时交付样品，批量订单可提供信号延迟与串扰测试报告，助力车企解决 DCT 换挡顿挫难题。
