适配新能源 EDU：变速器 PCB 的高低压隔离，让电驱与换挡协同更安全

来源：捷配时间: 2025/10/08 09:20:39 阅读: 13

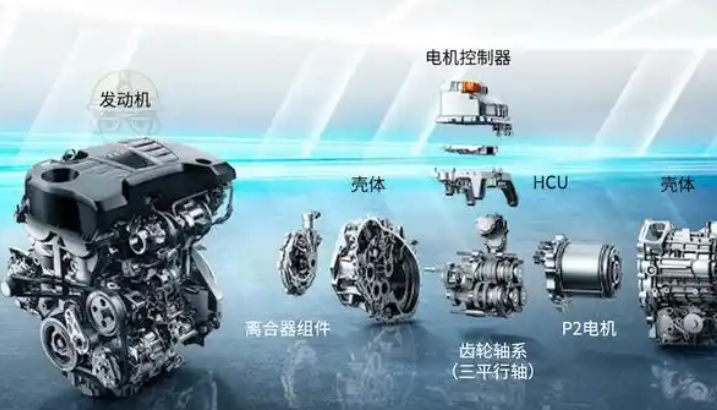

新能源汽车电驱变速器（EDU）将电机与变速器集成，PCB 需同时承载高压电机驱动（300-800V）与低压换挡控制（12V），若高低压隔离不足，会引发严重安全隐患 —— 某纯电车的 EDU PCB 因爬电距离仅 4mm（未达 GB/T 18487.1 标准的 8mm 要求），高湿环境下出现高压击穿，车辆紧急断电；某混动车型的 EDU 因高低压信号串扰，电机转速信号侵入换挡控制线路，挡位切换错误，出现 “电驱失速”；更严峻的是，某新能源 SUV 的 EDU PCB 因散热不足，IGBT 温度超 150℃，触发高温保护，动力中断。对于新能源 EDU，PCB 的高低压隔离、EMC 防护与散热能力，是安全与可靠性的核心。

首先是高压安全的隔离设计。300-800V 高压对 PCB 的绝缘性能要求严苛：选用生益 S1000-2V 车规级耐高压基材（击穿电压≥40kV/mm），符合 GB/T 18487.1 标准；高低压线路的爬电距离≥8mm，电气间隙≥5mm，若 PCB 空间有限，通过 “绝缘凸台”（高度 2mm）延长爬电路径；高压区域涂覆环氧绝缘胶（厚度≥1mm，击穿电压≥20kV/mm），防止潮气、粉尘导致的绝缘下降；高压连接器采用 “锁扣式 + 双重防水胶圈” 结构（符合 ISO 6469-3 标准），接触电阻≤20mΩ，击穿电压≥1000V。某纯电车通过隔离优化，EDU 在 90% RH 环境下无高压击穿，绝缘失效率从 12% 降至 0.2%。

其次是高低压信号的抗串扰防护。EDU 的高压电机驱动信号（10kHz-1MHz）易干扰低压换挡信号：将 PCB 划分为 “高压驱动区”（IGBT、电机控制器）与 “低压控制区”（换挡电磁阀、挡位传感器），区域间用 “接地隔离带”（宽度≥10mm，厚度 3oz 铜箔）分隔，形成 “物理屏障”；低压信号线路采用 “屏蔽双绞线”（线距 0.15mm，外侧覆盖 1oz 接地铜箔），串扰抑制率≥95%；高压驱动线路串联共模电感（TDK ACM2012，阻抗 600Ω@100MHz），并联 X 电容（0.1μF/1000V）与 Y 电容（1000pF/500V），将高压噪声控制在 15mV 以内。某混动车型通过防护优化，挡位切换错误率从 8% 降至 0.1%，无电驱失速现象。

最后是高效散热的结构设计。EDU 的 IGBT 与电机控制器总功耗超 500W，需快速散热：在 IGBT 下方采用 “FR-4+1mm 铝基板” 复合 PCB（导热系数 2W/m?K，是普通 FR-4 的 6 倍），布置孔径 0.4mm、间距 1mm 的散热过孔阵列（过孔内壁镀铜 30μm），将热量传导至铝基板，再通过导热胶贴合至 EDU 壳体散热鳍片，IGBT 温度从 150℃降至 90℃；高压驱动区的铜箔采用 “网格状布局”（线宽 0.3mm，间距 0.5mm），增大散热面积；选用低热阻阻焊油墨（太阳油墨 SF-6000，热阻≤0.1℃?cm²/W），避免阻焊层阻碍热量散发。某新能源 SUV 通过散热优化，EDU 高温保护触发率从 18% 降至 0.5%，动力输出稳定。

针对新能源 EDU 变速器 PCB 的 “高低压隔离、强散热” 需求，捷配推出电驱专用解决方案：高压隔离用生益 S1000-2V 基材 + 8mm 爬电距离 + 环氧胶，击穿电压≥40kV/mm；抗串扰含 10mm 接地带 + 屏蔽双绞线，噪声≤15mV；散热采用 1mm 铝基 PCB + 散热过孔，IGBT 温度≤90℃。同时，捷配的 PCB 通过 IATF16949 车规认证、GB/T 18487.1 高压测试，适配纯电 / 混动 EDU。此外，捷配支持 1-6 层 EDU 变速器 PCB 免费打样，48 小时交付样品，批量订单可提供高压隔离与散热测试报告，助力新能源车企研发安全可靠的电驱变速器。
