PCB 微控制器入门：MCU 怎么选？

    提到 PCB 上的微控制器（MCU），很多人会觉得 “选个功能够的芯片就行”，却忽略了 MCU 选型和外围元件搭配直接决定 PCB 的稳定性 —— 比如选了高功耗 MCU 却没做好电源设计，会导致设备续航缩水；漏装复位电路，可能让 MCU 频繁死机。今天从科普角度，拆解 PCB 微控制器的核心选型逻辑和必配外围元件，帮你迈出 MCU PCB 设计的第一步。



首先搞懂：MCU 是 PCB 的 “大脑”，选型不能只看 “功能多”，要贴合实际需求。核心选型维度有三个，选错一个都可能踩坑：一是性能匹配：MCU 的位数（8 位 / 16 位 / 32 位）、主频要和任务难度匹配。8 位 MCU（如 STM32G031）主频低（≤64MHz）、资源少，适合简单控制（如 LED 闪烁、按键检测），成本低（1-3 元）；32 位 MCU（如 STM32H743）主频高（≥400MHz）、支持复杂算法（如 PID 控制、数据处理），适合工业控制、智能设备，但成本高（5-20 元）。某玩具 PCB 错用 32 位 MCU，不仅成本增加 3 倍，还因资源过剩导致功耗上升，电池续航从 1 个月缩至 10 天。二是功耗控制：根据设备供电方式选功耗等级。电池供电设备（如传感器节点）优先选超低功耗 MCU（如 STM32L073，静态电流 0.5μA），插电设备（如家电控制板）可放宽功耗要求（如 STM32F103，静态电流 10μA）。某无线传感器因选了普通功耗 MCU，5000mAh 电池仅用 3 个月，换成超低功耗型号后续航延长至 18 个月。三是封装适配：MCU 封装要和 PCB 尺寸、焊接工艺匹配。DIP 封装（如 AT89C51）引脚外露，适合手工焊接、小批量制作（如 DIY 项目），但占用 PCB 空间大；QFP 封装（如 STM32F407，LQFP144）引脚密集（间距 0.5mm），适合批量贴片，空间利用率高；WLCSP 封装（如 STM32L431，1.6mm×1.6mm）无引脚，适合微型设备（如智能手表），但焊接难度高。某微型医疗 PCB 因选了 QFP 封装，尺寸超预期，换成 WLCSP 后才适配设备空间。





选好 MCU 后，PCB 上必须搭配三类外围元件，少一个都可能让 MCU “不工作”：





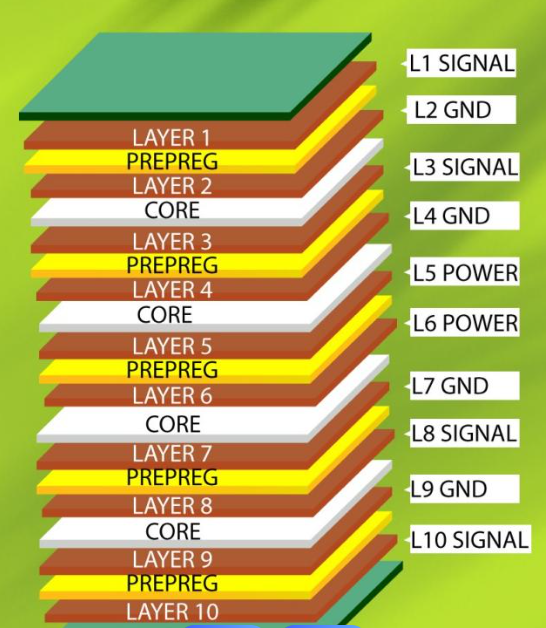

看似简单的选型和元件搭配，实则需要专业经验，而捷配在 PCB 微控制器设计上为用户提供全流程支持：首先，针对不同场景（消费电子、工业控制、微型设备），捷配工程师会推荐适配的 MCU 型号（如玩具选 STM32G0，医疗选 STM32L4），并提供封装选型建议（DIP/QFP/WLCSP），避免尺寸或焊接问题；其次，在 PCB 设计阶段，捷配会提供外围元件布局指导，包括电源电路的电容摆放、晶振与 MCU 的间距、复位电路的位置，确保元件搭配合理；此外，捷配支持 MCU PCB 的免费打样（1-6 层），可先制作样品验证选型和元件搭配效果，批量订单还可提供功能测试报告（如电源纹波、时钟精度测试），助力用户快速打造稳定的 MCU PCB。
