柔性电子 PCB 基础认知：结构、特性与核心差异
来源：捷配
时间: 2025/10/13 09:32:37
阅读: 95

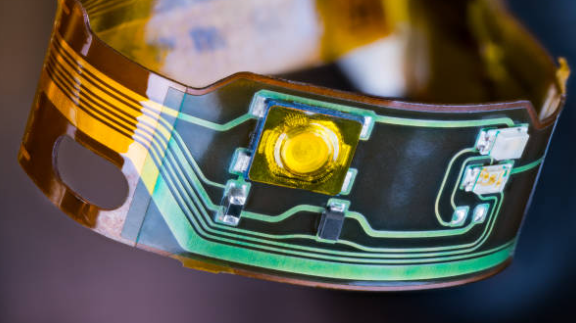

柔性电子 PCB（Flexible Printed Circuit，简称 FPC）是一种以柔性基材为载体的印制电路板，凭借 “可弯曲、轻薄、能适配复杂空间” 的特性，成为小型化、可穿戴、折叠设备的核心组件。与刚性 PCB（如 FR-4 基材）相比，它的核心优势在于物理形态的灵活性，但结构与工艺差异显著，若不理解其基础特性，易在选型或应用中出现可靠性问题。?
首先，明确柔性电子 PCB 的核心结构：由 “柔性基材、铜箔、粘结剂、覆盖膜” 四层核心材料构成，各层功能与选型直接影响其性能：?
- 柔性基材：主流为聚酰亚胺（PI）或聚酯（PET），PI 基材耐温范围广（-269℃~260℃）、绝缘性好（介电常数 3.4~3.8），适合高温、高频场景（如汽车电子、工业传感器）；PET 基材成本低、耐弯折性优（弯曲次数≥10 万次），但耐温性差（长期使用≤120℃），多用于消费电子低端产品（如普通耳机）。?
- 铜箔：分电解铜与压延铜，压延铜延展性好（断裂伸长率≥15%），适合频繁弯曲场景（如折叠屏铰链）；电解铜成本低（比压延铜低 30%），但延展性差（伸长率≤5%），仅适用于低弯曲需求场景（如固定布线）。?
- 粘结剂：用于贴合基材与铜箔，需匹配基材耐温性，PI 基材常用环氧类粘结剂（耐温 200℃），PET 基材用丙烯酸类粘结剂（耐温 120℃）。?
- 覆盖膜：保护线路免受环境侵蚀，材质多为 PI 或 PET，厚度 12~25μm，需具备耐化学性（如耐酒精、耐油脂）。?
柔性电子 PCB 与刚性 PCB 的核心差异，需从物理特性、工艺、应用场景三方面对比，避免混淆选型：?
- 物理特性：刚性 PCB 厚度 1.0~2.0mm，不可弯曲（弯曲半径＞50mm 即断裂）；柔性 PCB 厚度 0.05~0.3mm，最小弯曲半径可达 0.1mm（取决于基材与铜箔，PI + 压延铜组合），可实现 360° 折叠或缠绕。?
- 工艺差异：刚性 PCB 采用层压、机械钻孔；柔性 PCB 需用激光钻孔（孔径最小 0.1mm）、柔性层压（避免基材褶皱），且表面处理多为沉金（耐弯折，避免喷锡层开裂）。?
- 应用场景：刚性 PCB 适用于固定安装（如电脑主板、电视驱动板）；柔性 PCB 适用于动态场景（如设备关节、人体贴合部位）。?
柔性电子 PCB 的核心分类的，需根据应用需求选择：?
- 单面板：仅一面有线路，结构简单、成本低（比双面板低 40%），适用于简单布线（如耳机充电触点）；?
- 双面板：两面有线路，通过过孔导通，适用于复杂电路（如智能手环传感器连接）；?
- 多层板：3 层及以上线路，集成度高（可替代多块单面板），但成本高（比双面板高 80%），用于高端产品（如折叠屏手机主板连接线）；?
- 刚柔结合板：局部为柔性区域（可弯曲），局部为刚性区域（固定元件），兼顾灵活性与稳定性（如汽车中控的 FPC 与刚性 PCB 结合部位）。?
理解基础特性是应用柔性电子 PCB 的前提 —— 例如某厂商为智能手表选择 PET 基材 FPC，却因手表充电时温度达 130℃，导致 FPC 基材软化变形；改用 PI 基材后，问题彻底解决。可见，基材、铜箔的选型需严格匹配应用环境的温度、弯曲需求，避免因基础认知不足导致产品失效。
