工业物联网节点PCB让振动监测数据 精准无误

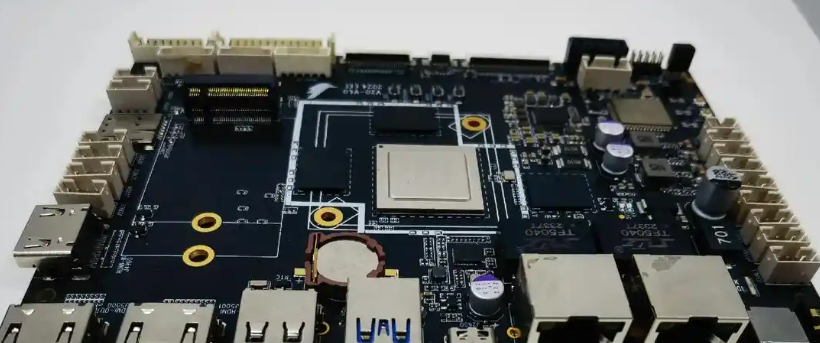

    工业物联网节点（如设备振动监测、电机温度监测）是工厂 “预测性维护” 的核心，需在 10-50Hz 振动（振幅 0.3mm）、强电磁干扰（电机噪声 10kHz-1MHz）、80℃高温环境下，实现毫米级振动数据采集与无线传输。但普通 PCB 的抗振性与抗干扰能力不足，常让数据失真 —— 某汽车零部件厂的电机振动监测节点，因 PCB 焊点在振动中脱落，振动数据出现 “断连”，未能及时预警电机轴承磨损，导致设备停机维修损失超 5 万元；某锂电池工厂的节点因电磁干扰，温度采集误差从 ±0.5℃扩大至 ±3℃，电芯烘烤质量不达标。工业物联网节点的 PCB，必须具备 “抗振、抗扰、耐温” 的硬核性能。



工业物联网节点 PCB 的设计需聚焦三大核心：首先是抗振动的结构强化。持续振动会导致 PCB 焊点脱落与基材开裂：核心元件（如振动传感器、MCU）的焊盘设计为 “泪滴形”（半径≥0.5mm），采用 Sn96.5Ag3.0Cu0.5 无铅焊锡（延伸率≥15%），200 万次振动（50Hz，0.3mm 振幅）后焊点断裂率≤2%；在 PCB 背面粘贴 0.2mm 厚的不锈钢补强板（覆盖传感器与连接器区域），抗弯曲强度从 150MPa 提升至 300MPa；连接器采用 “双锁扣 + 防松螺母” 封装（符合 ISO 16750-3），振动后接触电阻变化≤10mΩ。某汽车零部件厂通过抗振优化，节点无故障运行 1.2 万小时，成功预警 3 次电机故障。





其次是强电磁干扰的屏蔽防护。工厂电机、变频器产生的电磁噪声是数据失真的主因：在 PCB 电源入口串联共模电感（TDK ACM2012，阻抗 600Ω@100MHz）与自恢复保险丝（16V/2A），并联 X 电容（0.1μF/275V）与 Y 电容（1000pF/250V），将电源纹波控制在 15mV 以内；振动传感器的信号线路采用 “屏蔽双绞线”（线距 0.1mm，外侧覆盖 1oz 接地铜箔），干扰抑制率≥90%；PCB 接地采用 “星形接地”，电源地、信号地、屏蔽地分别独立连接至中心接地点，避免接地回路电流引入噪声。某锂电池工厂通过抗扰优化，温度采集误差恢复至 ±0.4℃，电芯烘烤合格率提升至 99.8%。





最后是高温环境的稳定性保障。80℃高温会加速 PCB 老化：选用生益 S1141 高 Tg FR-4（Tg≥170℃，吸湿性≤0.15%），5000 小时 80℃老化后，介电常数波动≤2%，层间剥离强度下降≤5%；阻焊油墨选用太阳油墨 PSR-4000（耐温≥150℃），焊盘采用 “沉金 + 化学镍” 工艺（镍层 5μm，金层 1.5μm），80℃下烘烤 1000 小时，焊盘氧化率≤0.3%。某测试显示，优化后的 PCB 在 80℃高温下，数据采集偏差≤±0.2%，满足工业级精度要求。





针对工业物联网节点 PCB 的 “抗振、抗扰、耐温” 需求，捷配推出工业级解决方案：抗振含泪滴形焊盘 + 不锈钢补强板，200 万次振动无故障；抗扰用共模电感 + 屏蔽双绞线，纹波≤15mV；耐温支持生益 S1141 基材 + 沉金焊盘，80℃老化无衰减。同时，捷配的 PCB 通过 GB/T 14598.3-2015 工业控制标准、IEC 61000-4-6 射频抗扰度测试，适配电机监测、设备维护场景。此外，捷配支持 1-6 层工业节点 PCB 免费打样，48 小时交付样品，批量订单可提供抗振与抗扰测试报告，助力工控厂商研发高可靠的工业物联网设备。
