锡膏解冻与回温：从冷藏到使用的关键过渡
来源：捷配
时间: 2025/10/14 10:19:03
阅读: 126
锡膏解冻与回温是 “连接储存与使用” 的关键环节 —— 从 2-10℃冰箱取出的锡膏，若直接开封使用，会因温度过低导致助焊剂溶剂冷凝、锡膏粘度异常，进而引发印刷缺陷（如焊膏坍塌、桥连）；若解冻回温不彻底，包装内产生的冷凝水混入锡膏，会导致焊接时出现大量空洞（空洞率从 10% 升至 30%）。与 “简单室温放置” 的误区不同，科学的解冻回温需控制时间、环境、操作步骤，确保锡膏参数恢复至使用标准。本文聚焦锡膏解冻回温的核心目的、标准化流程、参数控制及常见错误，帮你实现平稳过渡。
?

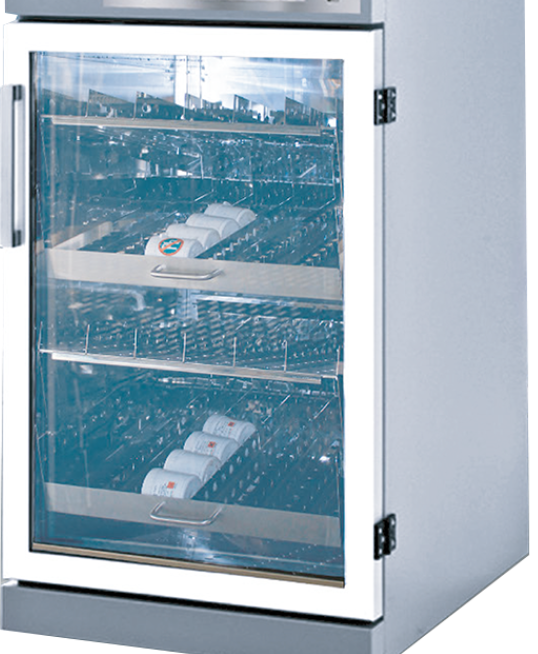

一、解冻与回温的核心目的：避免质量风险?
很多人误以为解冻回温只是 “让锡膏变常温”，实则有三个关键目的，直接影响后续使用：?
- 消除冷凝水：?
- 风险：冷藏锡膏温度（2-10℃）远低于室温（23±2℃），直接开封时，空气中的水蒸气会在锡膏表面和包装内冷凝成水；若冷凝水混入锡膏，焊接时水分受热蒸发，会导致焊点空洞（单个空洞面积＞20%）、甚至炸锡；?
- 目的：通过缓慢回温，使锡膏温度逐渐接近室温，避免温差导致的冷凝水产生；完全回温后，包装内外无温差，开封时无冷凝水。?
- 恢复粘度与触变性：?
- 风险：冷藏状态下，锡膏中的助焊剂溶剂流动性降低，触变剂沉淀，导致粘度升高（比常温状态高 20%-30%）、触变性下降；直接使用会导致印刷时焊膏无法顺利脱模（钢网开孔残留焊膏），或印刷后坍塌；?
- 目的：回温过程中，溶剂流动性恢复，触变剂重新分散，锡膏粘度降至 200-300Pa?s（无铅）、180-250Pa?s（有铅）的标准范围，触变性恢复至 “剪切时流动、静置时稳定” 的状态。?
- 激活助焊剂活性：?
- 风险：低温储存会抑制助焊剂中活化剂的活性，直接使用时，活化剂无法有效去除焊盘氧化层，导致虚焊；?
- 目的：回温至室温后，活化剂活性逐渐恢复（回温 4 小时后活性恢复 90%），确保焊接时能正常发挥作用。?
二、标准化解冻回温流程：时间、环境与操作?
科学的解冻回温需遵循 “包装状态→环境控制→时间把控→状态检查” 四步，每个环节都有明确标准：?
- 第一步：保持密封状态解冻：?
- 操作：从冰箱取出锡膏后，不可立即开封，需保持原包装（铝箔袋）密封状态进行解冻；?
- 原因：密封可防止空气中的水蒸气接触锡膏表面，避免回温过程中产生冷凝水；若提前开封，回温时锡膏表面会吸附水分，即使后续搅拌也无法完全去除；?
- 注意：检查包装是否破损，若有破损，需单独放置在密封袋中解冻，避免污染。?
- 第二步：控制回温环境：?
- 温度：回温环境温度需稳定在 23±2℃（标准 SMT 车间温度），避免在空调出风口、窗户旁等温度波动大的区域（温度波动≤±1℃）；?
- 湿度：相对湿度 40%-60%，湿度过高（＞70%）会增加冷凝水风险，湿度过低（＜30%）会导致锡膏表面溶剂轻微挥发；?
- 洁净度：回温区域需洁净（Class 10000），避免灰尘、油污污染包装表面（开封时灰尘易混入锡膏）；?
- 案例：某工厂在窗户旁回温锡膏，室外温度波动导致回温环境温度从 20℃升至 28℃，回温后锡膏粘度波动达 50Pa?s，调整至恒温车间回温后，粘度波动降至 10Pa?s。?
- 第三步：把控回温时间：?
- 时间标准：回温时间与锡膏重量相关，需确保锡膏内外温度一致（用温度计测量锡膏表面温度，与室温差≤1℃）：?
- 100g / 罐：回温 2-3 小时；?
- 500g / 罐：回温 4-6 小时；?
- 1kg / 罐：回温 8-10 小时；?
- 控制方法：?
- 记录：在锡膏包装上标注 “开始回温时间”“预计完成时间”，避免提前开封；?
- 验证：回温完成后，用红外温度计测量锡膏表面温度，确认与室温一致（如室温 23℃，锡膏温度 22.5-23.5℃）；?
- 误区规避：不可用加热设备（如热风枪、烤箱）加速回温，加热会导致局部温度过高，助焊剂溶剂挥发、活化剂失效，锡膏直接报废。?
- 第四步：开封前状态检查：?
- 检查包装：回温完成后，观察包装内是否有冷凝水（对着光观察，无水雾、水珠）；若有冷凝水，需继续回温 1-2 小时，或用干净的无尘布擦干包装外表面，待冷凝水完全消失后再开封；?
- 检查锡膏：开封前轻轻晃动锡膏罐，无明显结块声（若有结块，说明储存或回温不当，锡膏可能已失效）；?
- 开封操作：用专用工具剪开包装（避免剪刀污染），开封后立即用干净的刮刀搅拌锡膏（初步搅拌 1 分钟），观察锡膏状态（均匀无颗粒、无气泡）。?
三、常见解冻回温错误与后果：需重点规避?
- 错误 1：未密封回温：?
- 操作：从冰箱取出后立即拆开铝箔袋，暴露在空气中回温；?
- 后果：空气中的水蒸气在锡膏表面冷凝，混入后焊接空洞率升至 35%，甚至出现炸锡（焊料飞溅）；?
- 规避：严格保持密封状态回温，开封前确认包装内无冷凝水。?
- 错误 2：回温时间不足：?
- 操作：500g 锡膏仅回温 2 小时就开封使用；?
- 后果：锡膏内部温度仍低（如 10℃），粘度高达 350Pa?s（标准 200-300Pa?s），印刷时焊膏无法填满钢网开孔，焊膏量不足，虚焊率升至 15%；?
- 规避：按重量严格控制回温时间，用温度计验证内外温度一致后再开封。?
- 错误 3：加热加速回温：?
- 操作：用热风枪（温度 50℃）对着锡膏罐加热，加速回温；?
- 后果：局部温度过高，助焊剂溶剂挥发，锡膏表面结壳（硬度升高），搅拌后仍有颗粒，印刷时堵塞钢网，焊点呈 “蜂窝状”；?
- 规避：禁止使用任何加热设备，只能自然回温，若需缩短时间，可提前规划取用时间（如次日使用的锡膏，今日下班前取出回温）。?
- 错误 4：回温后长期放置：?
- 操作：锡膏回温完成后，未及时开封使用，在室温下放置超过 8 小时；?
- 后果：助焊剂溶剂挥发，锡膏粘度升高至 380Pa?s，触变性下降，印刷后焊膏坍塌，桥连率升至 10%；?
- 规避：回温完成后，4 小时内开封使用，若无法及时使用，需放回 2-10℃冰箱（但仅允许 1 次重新冷藏，且重新回温后需在 2 小时内使用）。?
锡膏解冻回温的核心是 “缓慢、密封、彻底”—— 缓慢回温避免冷凝水，密封回温防止污染，彻底回温恢复参数。只有严格遵循标准化流程，才能确保锡膏从冷藏状态平稳过渡到使用状态，为后续印刷和焊接质量提供保障。
微信公众号
微信小程序
抖音视频号
浙公网安备 33010502006866号
